Акустико-эмиссионная система UNISCOPE
Тип оборудования: Акустико-эмиссионная системаГарантия: 12 месяцев
Соответствие "UNISCOPE" требованиям безопасности и качества продукции подтверждено сертификатом ГОСТ Р и разрешением Ростехнадзора РФ на применение на опасных производственных объектах.
Назначение акустико-эмиссионной системы UNISCOPE:

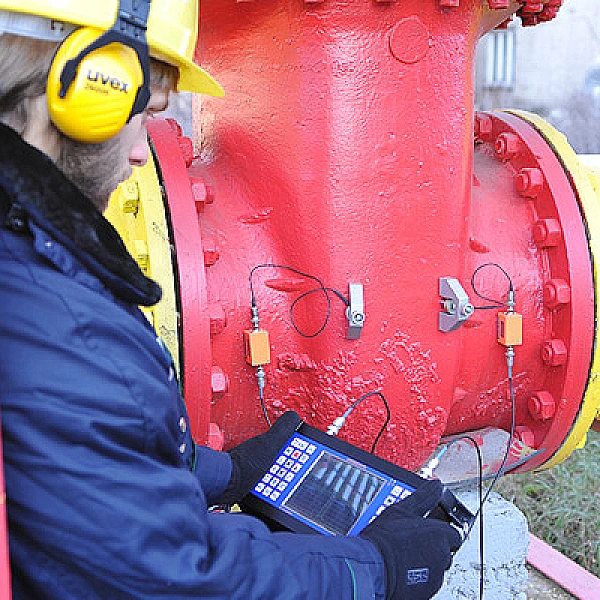

Применяется для неразрушающего контроля методом АЭ без вывода из эксплуатации: магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.Выявления зарождений и развития трещин.
Поиска мест коррозии, течи, зон с повышенным уровнем напряжения.
Определения координат и оценки параметров дефектов.
Отслеживания различных технологических процессов и оценки технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.
Акустико-эмиссионная система UNISCOPE обладает следующими отличительными особенностями:
- малый вес и максимальное удобство при работе в полевых условиях
- надежная защита от неблагоприятных внешних факторов
- приспособленность к отрицательным температурам
- современный уровень аппаратно-программного обеспечения
- расширенный функционал прибора за счет использования различных внешних измерительных блоков, для решения разнообразных задач
- графическое отображение результатов измерений на цветном LCD дисплее со светодиодной подсветкой
- возможность хранение больших объемов данных на легкодоступных съемных носителях информации
- продолжительное время работы от двух встроенных аккумуляторов
- интегральность метода АЭ, которая заключается в том, что, используя один или несколько датчиков, установленных неподвижно на поверхности объекта, можно проконтролировать весь объект целиком (100% контроль). Это свойство метода акустической эмиссии особенно полезно при исследовании труднодоступных (не доступных) поверхностей контролируемого объекта
- обнаружение и регистрация развивающихся дефектов, что дает возможность классифицировать дефекты по степени их опасности (влияние на прочность) для контролируемого объекта
- оптимальное соотношение эффективность стоимость
Описание основных режимов работы

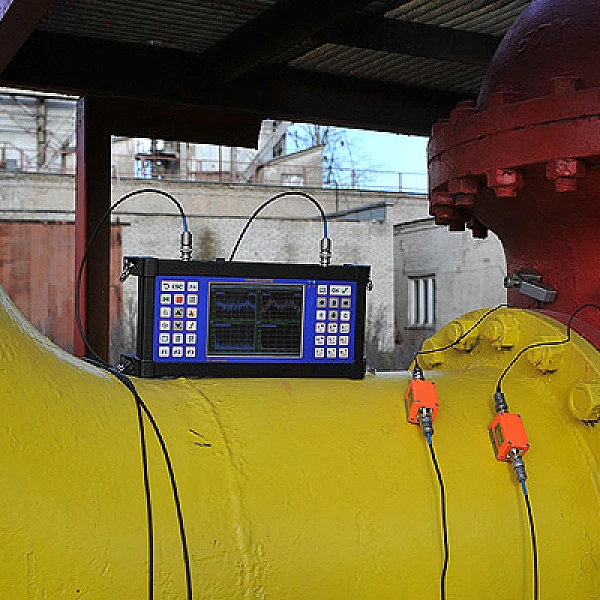

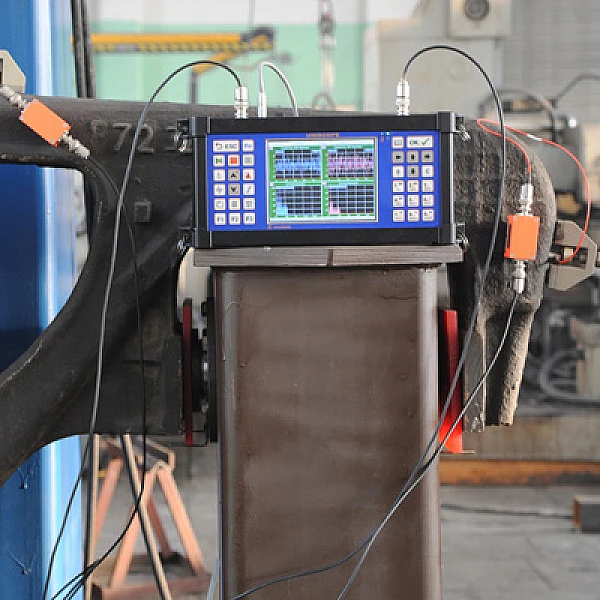

В режиме АЭ измерений "UNISCOPE" предназначен для неразрушающего контроля без вывода из эксплуатации промысловых и технологических трубопроводов, переходов и перемычек, запорной арматуры и регуляторов давления, сосудов и баллонов, грузоподъемных механизмов и другого промышленного оборудования с возможностью линейной локализации и оперативной оценки степени опасности источников АЭ.
Основные характеристики аналогового канала регистрации АЭ приведены в таблице 2. Кроме того, для улучшения качества выделения полезного сигнала на фоне шумов различного рода предусмотрено применение прогружаемых цифровых частотных фильтров и предварительной аппаратной фильтрации входных данных по параметрам АЭ-импульсов. Параллельно с регистрацией АЭ по двум аналоговым каналам реализована возможность записи параметрической информации и по двум цифровым каналам в едином масштабе времени для повышения качества анализа диагностической информации.
|
Диапазон рабочих частот |
0,5 Гц ... 1 МГц |
|
Варианты переключаемых частотных диапазонов |
0,5 Гц ... 30 кГц, |
|
Варианты длин подключаемых кабельных линий |
10 м, 50 м |
|
Разрядность АЦП |
16 бит |
|
Максимальная частота преобразования АЦП |
20 МГц |
|
Размер буфера записи осциллограммы по каждому каналу |
8 Мб |
|
Синхронность работы аналоговых и входов |
±1 мкс |
Таблица 2. Основные характеристики аналогового канала регистрации АЭ.
В режиме течеискания "UNISCOPE" позволяет выявлять и количественно оценивать величины протечек запорной арматуры различного типа и назначения, рабочего давления и диаметра для жидкой и газообразной рабочей среды. Функция течеискания реализована на базе каналов регистрации АЭ импульсов. Характерная форма течевых сигналов распознается программным обеспечением системы. На основании параметров этих сигналов оценивается величина расхода среды. В зависимости от типа рабочей среды, проходного диаметра и рабочего давления запорной арматуры средняя погрешность расхода утечки может составлять от 0,1 до 20 л/мин.
В режиме тензометрии "UNISCOPE" проводит измерение НДС объекта в реальном масштабе времени. Важной особенностью работы в этом режиме является возможность его использовать совместно с АЭ измерениями для параметрического сопровождения контроля посредством наблюдения за изменением величины и характера нагружения.
Для подключения резистивного моста в "UNISCOPE" использована шестипроводная схема, что позволяет проводить измерения НДС на удалении до 10 м от базового блока. Основные характеристики тензометрического канала приведены в таблице 3.
|
Режимы работы |
«датчик» / «мост» |
|
Сопротивление тензорезисторов: |
120 Ом не менее 120 Ом |
|
Диапазон входного сигнала |
± 10, 20, 40, 80 мВ |
|
Разрядность АЦП |
24 бит |
|
Погрешность измерения |
0,1 % от диапазона |
|
Напряжение питания |
5 В |
В режиме виброметрии "UNISCOPE" осуществляет оценку уровня вибрации в стандартных полосах частот по мгновенным и средним величинам. Прибор обеспечивает запись временного сигнала в режиме осциллографа. Доступно проведение как широкополосного, так и узкополосного спектрального и статистического анализа вибрации по результатам периодических измерений.
Комплектация:

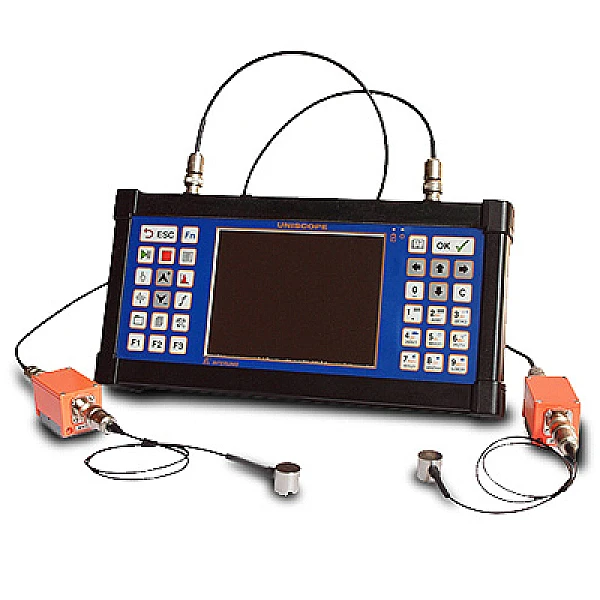

UNISCOPE - двухканальная портативная акустико-эмиссионная система, которая опционально может быть укомплектована дополнительными блоками: 1) Виброметр 2) Тензоизмеритель 3) Акустический течеискатель.Система UNISCOPE блочная, то есть при желании можно приобрести отдельные блоки и прошивку прибора, которая необходима для решения тех или иных задач. Но в первую очередь это акустико-эмиссионная система.
Технические характеристики Акустико-эмиссионной системы UNISCOPE:
Габаритные размеры | 300х170х60 мм |
Клавиатура | Пленочная, мембранная с усиленным тактильным эффектом, повышенная защита от истирания и воздействия агрессивных сред, количество клавиш 34 шт. |
Масса электронного блока | 2,6 кг |
Защита от внешних воздействий | IP65 |
Диапазон рабочих температур | От -20 до +40°С |
Поддерживаемые интерфейсы | Картыпамяти SD/SDHC, Ethernet, USB2.0 |
Дисплей | TFT LED, 5.7'', 640х480 точек, 262 144 цветов |
Питание | Встроенные аккумуляторные батареи Li-Ion, 7.4 В, 2х4000 мАч |
