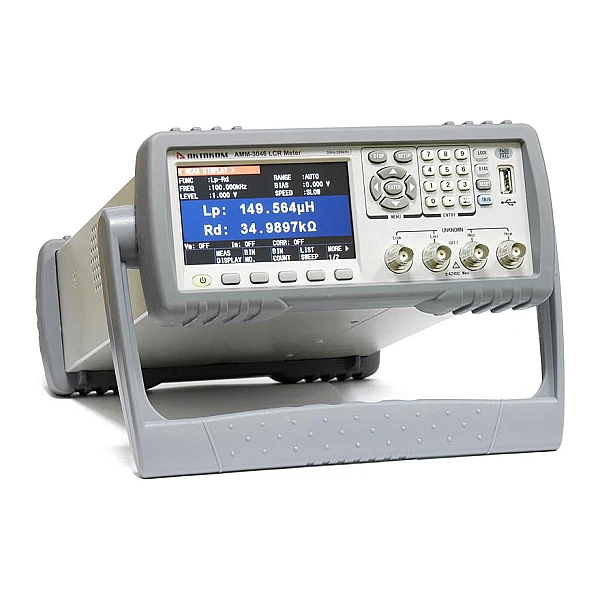

АММ-3046 Анализатор компонентов
Прецизионный анализатор компонентов АММ-3046 (LCR-метр) обладает высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на 15025 точках с тестовой частотой от 20 Гц до 200 кГц. Анализатор компонентов АММ-3046 имеет встроенный источник смещения тока и напряжения, контроль уровня тестового сигнала, компаратор на 10 ячеек, возможность работы по списку и широкие возможности по подключению к ПК.
Особенности АММ-3046:
-
Цифровой RLC-метр.
-
Тестовая частота 20 Гц...200 кГц.
-
37 тестовых частот.
-
Базовая погрешность 0,05%.
-
Емкость (C) 0,00001 пФ-10 Ф,
-
индуктивность (L) 0,00001 мкГн-100 кГн,
-
сопротивление (Z, R, X, DCR) 0,00001 Ом-100 МОм,
-
проводимость (Y, G, B) 0,00001 мкСм-100 См,
-
добротности (Q) 0,00001-99999,9,
-
тангенса угла потерь (D) 0,00001-10,
-
фазовый угол, отклонение %. Посл. и параллельная схема замещения.
-
Автомат. контроль уровня сигнала (V/I).
-
Внутренний источник смещения (0...±5 В / 0...±50 мА).
-
Список свипирование 201 точка.
-
Выбор внутр. импеданса (AC): 30 Ом, 100 Ом.
-
Компаратор. Внутр. память -100 установок.
-
Сохранение на USB.
-
Интерфейсы RS232C, USB, HANDLER, GPIB (опция).
-
ЖК-цветной 6 разрядов.
-
Габариты 235 х 105 х 360 мм,
-
масса 3,6 кг.
Технические харакетристики АММ-3046:
|
Характеристика |
Значение | |
|---|---|---|
|
Измеряемые (тестируемые) параметры |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | |
|
Базовая точность измерения LCR |
0,05% | |
|
Частотные характеристики тестового сигнала |
Тестовая частота |
20 Гц...200 кГц (15025 точек) |
|
Наилучшее разрешение |
0,01 Гц | |
|
Точность установки |
0,01% | |
|
Уровень тестового сигнала AC |
Напряжение тестового сигнала |
10 мВ...2 Вскз (режим Normal, ALC OFF) 10 мВ...1 Вскз (режим Constant level, ALC ON) |
|
Разрешение |
10 мВ | |
|
Точность |
±(10% Uуст + 2 мВ) (режим Normal, ALC OFF) ±(6% Uуст + 2 мВ) (режим Constant level, ALC ON) | |
|
Ток тестового сигнала |
100 мкА...20 мАскз (режим Normal, ALC OFF) 100 мкА...10 мАскз (режим Constant level, ALC ON) | |
|
Разрешение |
100 мкА | |
|
Точность |
±(10% Iуст + 10 мкА) (режим Normal, ALC OFF) ±(6% Iуст + 10 мкА) (режим Constant level, ALC ON) | |
|
Мониторинг уровня тестового сигнала DCR |
Диапазон напряжения |
0,01 мВ...2 Вскз |
|
Точность мониторинга |
±3% Uсчит + 0,5 мВ) для 5 мВ...2 Вскз ±12% Uсчит + 0,1 мВ) для 0,01 мВ...5 мВскз | |
|
Диапазон тока |
0,001 мкА…20 мАскз | |
|
Точность мониторинга |
±3% Iсчит + 5 мкА) для 50 мкА...20 мАскз ±12% Uсчит + 1 мкА) для 0,001 мкА...50 мкАскз | |
|
Внутренний источник смещения DC (только для АММ-3046) |
Напряжение / ток |
0 В...±5 В / 0 мА...±50 мА (импеданс 100 Ом) 0 В...±1,5 В / 0 мА...±50 мА (импеданс 30 Ом) |
|
Наилучшее разрешение |
1 мВ / 10 мкА | |
|
Точность установки |
±(1% Uуст + 5 мВ) | |
|
Вых. импеданс |
30 Ом, 100 Ом выбираемый | |
|
Время измерения (без учета времени изменения значения на дисплее) при частоте более 10 кГц |
Быстрое: 75 изм/с Среднее: 11 изм/с Медленное: 2,7 изм/с | |
|
Диапазон измерения LCR параметров |
|Z|, X, R, DCR |
0,00001 Ом...99,9999 МОм |
|
|Y|, B, G |
0,00001 мкСм..99,9999 См | |
|
C |
0,00001 пФ...9,99999 Ф | |
|
L |
0,00001 мкГн...99,9999 кГн | |
|
D |
0,00001...9,99999 | |
|
Q |
0,00001...99999,9 | |
|
θ (град) |
-179,999°...179,999° | |
|
θ (рад) |
-3,14159...3,14159 | |
|
Схема замещения |
последовательная, параллельная | |
|
Выбор диапазона |
Ручной, автоматический | |
|
Режим запуска |
Внутренний, ручной, внешний, по шине | |
|
Усреднение |
1...255 | |
|
Математические операции |
ΔABC, Δ% | |
|
Установка задержки |
0...60с, разрешение 1 мс | |
|
Компаратор |
10 ячеек сортировки, BIN1...BIN9; доп. ячейки NG, AUX, счетчик ячеек, выход PASS/FAIL на передней панели, LED индикатор | |
|
Список свипирования |
201 точка, частота, AC напряж. /ток, смещение, пределы, внутренний /внешний источник | |
|
Внутренняя память |
40 групп настроек | |
|
Внешняя USB память |
файлы настроек, CSV файлы | |
|
Интерфейсы |
HANDLER, USB, RS-232C; GPIB (опция) на задней панели USB host на передней панели | |
|
Дисплей |
цветной ЖК TFT, 6 разрядов (макс. отобр. 999999), | |
|
Рабочая температура /влажность |
0 °С...40 °С, ≤75%RH | |
|
Питание |
99 В...121 В, 198 В...242 В; 47 Гц...63 Гц | |
|
Макс. потребляемая мощность |
80 ВА | |
|
Габаритные размеры (ш х в х г ) |
235 х 105 х 360 мм | |
|
Вес |
Около 3,6 кг | |
Стандартная комплектация:
-
Анализатор компонентов
-
4-проводные щупы Кельвина
-
4-проводный тестовый зажим
-
Калибровочная пластина
-
Запасные предохранители
-
Кабель питания
-
Руководство по эксплуатации
