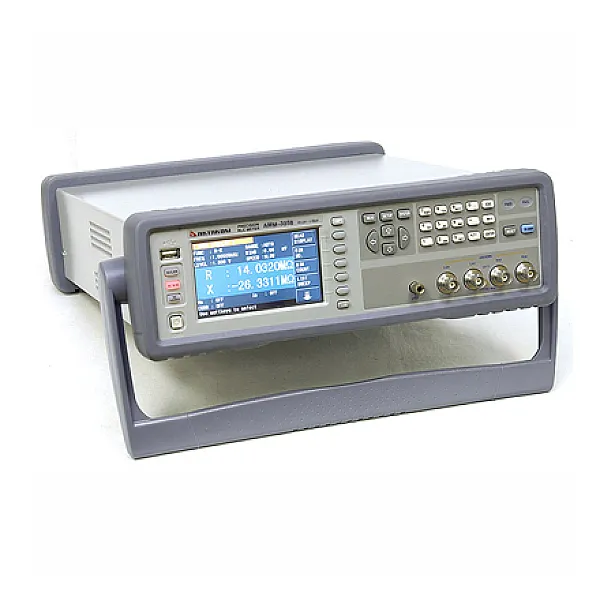

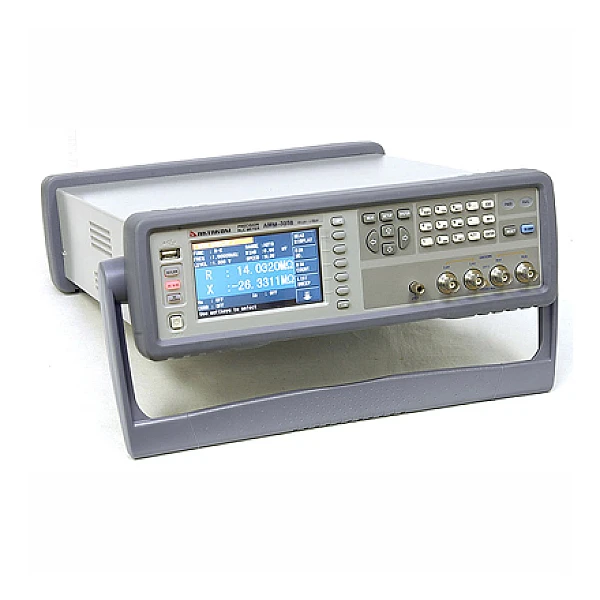

Анализатор компонентов АММ-3058
Прецизионный LCR-метр обладающий высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на высокой тестовой частоте. Имеет небольшие габаритные размеры и вес. Два измеренных параметра и служебная информация отображается на цветном 4,3" ЖК дисплее.
Приборы имеют встроенную функцию проверки трансформаторов, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК.
Технические характеристики LCR-метра АММ-3058:
|
Основные параметры измерения
| |
|
Измеряемые (тестируемые) параметры
|
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
|
|
Базовая точность измерения LCR параметров
|
0,05%
|
|
Частотные характеристики тестового сигнала
| |
|
Тестовая частота
|
20 Гц...1 МГц
|
|
Наилучшее разрешение
|
10 мГц
Отображение 4 разряда
|
|
Точность установки
|
0,01%
|
|
AC уровень
| |
|
Напряжение тестового сигнала
|
10 мВ...2 Вскз
|
|
Наилучшее разрешение
|
100 мкВ
Отображение 3 разряда
|
|
Точность установки
|
10%Uуст + 2 мВ (ALC ON)
6%Uуст + 2 мВ (ALC OFF)
|
|
Ток тестового сигнала
|
100 мкА...20 мА
|
|
Наилучшее разрешение
|
1 мкА
Отображение 3 разряда
|
|
Ток тестового сигнала
|
10%Iуст + 20 мкА (ALC ON)
6%Iуст + 20 мкА (ALC OFF)
|
|
Источник смещения DC
| |
|
Напряжение / ток
|
0 В ...±5 В / 0 мА ...±50 мА
|
|
Разрешение
|
0,5 мВ / 5 мкА
|
|
Точность установки
|
1%Uуст + 5 мВ
|
|
ISO ON
|
используется при тестировании индуктивности и трансформаторов
|
|
Выходной импеданс
| |
|
ISO ON
|
100 Ом
|
|
ISO OFF
|
30 Ом, 50 Ом, 100 Ом выбираемый
|
|
Выходной импеданс DCR
|
30 Ом, 50 Ом, 100 Ом выбираемый
|
|
Тестируемые параметры трансформаторов
|
DCR1 (первичная обмотка), DCR 2 (вторичная обмотка), M (взаимная индуктивность), N, 1/N, фаза, Lk (индуктивность утечки), C (емкость первичной и вторичной обмоток), баланс
|
|
Время измерения (без учета времени изменения значения на дисплее)
|
Быстрое: 13 мс
Среднее: 67 мс
Медленное: 187 мс
|
|
Диапазон измерения LCR параметров
| |
|
|Z|, X, R, DCR
|
0,00001 Ом...99,9999 МОм
|
|
|Y|, B, G
|
0,00001 мкСм..99,9999 См
|
|
C
|
0,00001 пФ...9,99999 Ф
|
|
L
|
0,00001 мкГн...99,9999 кГн
|
|
D
|
0,00001...9,99999
|
|
Q
|
0,00001...99999,9
|
|
θ (град)
|
-179,999°...179,999°
|
|
θ (рад)
|
-3,14159...3,14159
|
|
Δ%
|
-999,999%...999,999%
|
|
Базовая точность измерения LCR параметров
|
0,05%
|
|
Прочие параметры измерения
| |
|
Схема замещения
|
последовательная, параллельная
|
|
Выбор диапазона
|
Ручной, автоматический
|
|
Режим запуска
|
Внутренний, ручной, внешний, по шине
|
|
Усреднение
|
1...255
|
|
Калибровка
|
Открытая, закрытая, на нагрузке.
Уровень сигнала 0,3 Вскз...1 Вскз |
|
Математические операции
|
ΔABC, Δ%
|
|
Установка задержки
|
0...999, наилучшее разрешение 100 мкс
|
|
Компаратор
|
10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX
Счетчик ячеек
Выход PASS/FAIL на передней панели
LED индикатор
|
|
Список свипирования
|
10 точек
Параметры: частота, AC напряжение/ток, внутренний/внешний источник смещения
|
|
Внутренняя память
|
100 ячеек для файлов установок LCRZ
201 результат измерения
|
|
Внешняя USB память
|
GIF файлы
Файлы установок LCRZ
|
|
Интерфейсы
| |
|
I/O (ввод/вывод)
|
HANDLER (сортировщик) на передней панели
|
|
ПК
|
USB, RS232C, GPIB (опция), LAN
|
|
Память
|
USB host на передней панели
|
|
Управление источником смещения
|
Внешний источник смещения управляется через DCI интерфейс.
Максимальный ток смещения - 120 А
Опция. Устанавливается либо DCI интерфейс либо GPIB
|
|
Общие данные
| |
|
Дисплей
|
цветной ЖК 4,3" TFT
|
|
Рабочая температура/влажность
|
0°С-40°С, ≤90%RH
|
|
Питание
|
99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
|
|
Макс. потребляемая мощность
|
80 ВА
|
|
Габаритные размеры
|
280 х 88 х 370 мм (без хольстера)
369 х 108 х 408 мм (без хольстера)
|
|
Вес
|
Около 5 кг
|
Комплект поставки:
- Анализатор компонентов АММ-3058
- Адаптер с щупами Кельвина АКТАКОМ АСА-3012 или АКТАКОМ АСА-3026
- Адаптер для прямого подключения компонентов АКТАКОМ АСА-3048 с двумя парами дополнительных сменных контактных пружин
- Калибровочная пластина
- Сетевой кабель
- Предохранитель Т2АL 250 В - 2 шт.
- Руководство по эксплуатации
- Упаковочная тара
