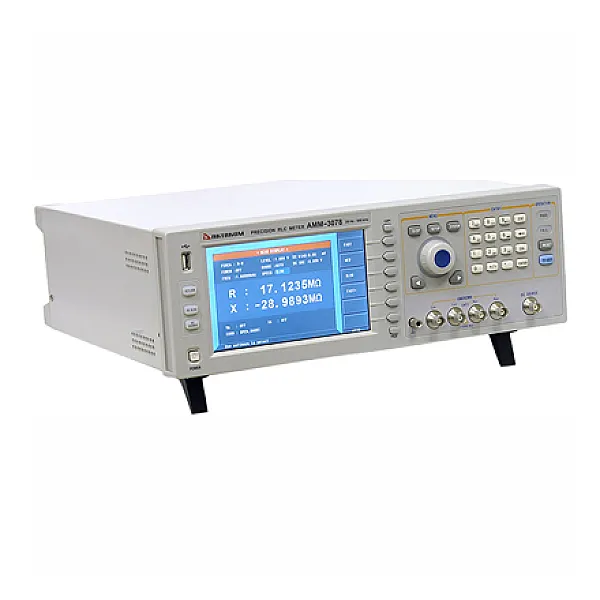

Анализатор компонентов АММ-3078
Прецизионный LCR-метр обладающий высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на высокой тестовой частоте. Четыре измеренных параметра и служебная информация отображается на цветном 7" ЖК дисплее.
Приборы имеют встроенную функцию сканирования и графического анализа, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК, встроенный независимый источник напряжения, возможность подключения источников смещения по напряжению и току.
Технические характеристики LCR-метра АММ-3078:
| Характеристика | Значение | |
| Измеряемые (тестируемые) параметры | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | |
| Базовая точность измерения LCR параметров | 0,05% | |
| Частотные характеристики
тестового сигнала | Тестовая частота | 20 Гц...500 кГц |
| Наилучшее разрешение | 1 мГц
Отображение 5 разрядов | |
| Точность установки | 0,01% | |
| AC уровень | Напряжение тестового сигнала | 5 мВ...10 Вскз |
| Наилучшее разрешение | 100 мкВ
Отображение 3 разряда | |
| Точность установки | 10%Uуст + 2 мВ (ALC ON)
6%Uуст + 2 мВ (ALC OFF) | |
| Ток тестового сигнала | 50 мкА...100 мА | |
| Наилучшее разрешение | 1 мкА
Отображение 3 разряда | |
| Ток тестового сигнала | 10%Iуст + 20 мкА (ALC ON)
6%Iуст + 20 мкА (ALC OFF) | |
| Источник смещения DC | Напряжение / ток | 0 В ...±10 В / 0 мА ...±100 мА |
| Разрешение | 0,5 мВ / 5 мкА | |
| Точность установки | 1%Uуст + 5 мВ | |
| ISO ON | используется при тестировании
индуктивности и трансформаторов | |
| Выходной импеданс АС | ISO ON | 100 Ом |
| ISO OFF | 30 Ом, 50 Ом, 100 Ом выбираемый | |
| Выходной импеданс DCR | 30 Ом, 50 Ом, 100 Ом выбираемый | |
| Независимый источник DC | Напряжение / ток | 0 В ...±10 В / 0 мА ...±50 мА |
| Разрешение | 0,5 мВ / 5 мкА | |
| Точность установки | 1%Uуст + 5 мВ | |
| Выходной импеданс | 100 Ом | |
| Время измерения (без учета времени изменения значения на дисплее) для частоты ≥10 кГц | Быстрое: 9 мс
Среднее: 67 мс Медленное: 187 мс | |
| Диапазон измерения LCR параметров | |Z|, X, R, DCR | 0,00001 Ом...99,9999 МОм |
| |Y|, B, G | 0,00001 мкСм..99,9999 См | |
| C | 0,00001 пФ...9,99999 Ф | |
| L | 0,00001 мкГн...99,9999 кГн | |
| D | 0,00001...9,99999 | |
| Q | 0,00001...99999,9 | |
| θ (град) | -179,999°...179,999° | |
| θ (рад) | -3,14159...3,14159 | |
| Δ% | -999,999%...999,999% | |
| Базовая точность измерения LCR параметров | 0,05% | |
| Схема замещения | последовательная, параллельная | |
| Выбор диапазона | Ручной, автоматический | |
| Режим запуска | Внутренний, ручной, внешний, по шине | |
| Усреднение | 1...256 | |
| Калибровка | Открытая, закрытая, на нагрузке.
Уровень сигнала 0,3 Вскз...1 Вскз | |
| Математические операции | ΔABC, Δ% | |
| Установка задержки | 0...999, наилучшее разрешение 100 мкс | |
| Компаратор | 10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX
Счетчик ячеек Выход PASS/FAIL на передней панели LED индикатор | |
| Список свипирования | 10 страниц по 15 точек
Параметры: частота, AC напряжение/ток, внутренний/внешний источник смещения, напряжение независимого источника DC | |
| Графический анализ | Непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения | |
| Внутренняя память | 100 ячеек для файлов установок LCRZ
201 результат измерения 10 ячеек для GIF файлов, CSV-файлов | |
| Внешняя USB память | GIF файлы
Файлы установок LCRZ | |
| Интерфейсы | I/O (ввод/вывод) | HANDLER (сортировщик) на передней панели |
| ПК | USB, RS232C, GPIB (опция), LAN | |
| Память | USB host на передней панели | |
| Управление источником смещения | Внешний источник смещения управляется через DCI интерфейс.
Максимальный ток смещения - 120 А | |
| Источник смещения тока | Опция. 1А DC источник смещения тока | |
| Дисплей | цветной ЖК 7" TFT (800х480) | |
| Рабочая температура/влажность | 0°С-40°С, ≤90%RH | |
| Питание | 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц | |
| Макс. потребляемая мощность | 80 ВА | |
| Габаритные размеры | 400 х 132 х 385 мм | |
| Вес | Около 13 кг
| |
Комплект поставки:
- Анализатор компонентов АММ-3078
- Адаптер с щупами Кельвина АКТАКОМ АСА-3012 или АКТАКОМ АСА-3026
- Адаптер для прямого подключения компонентов АКТАКОМ АСА-3048 с двумя парами дополнительных сменных контактных пружин
- Калибровочная пластина
- Сетевой кабель
- Предохранитель Т2АL 250 В - 2 шт.
- Руководство по эксплуатации
- Упаковочная тара
