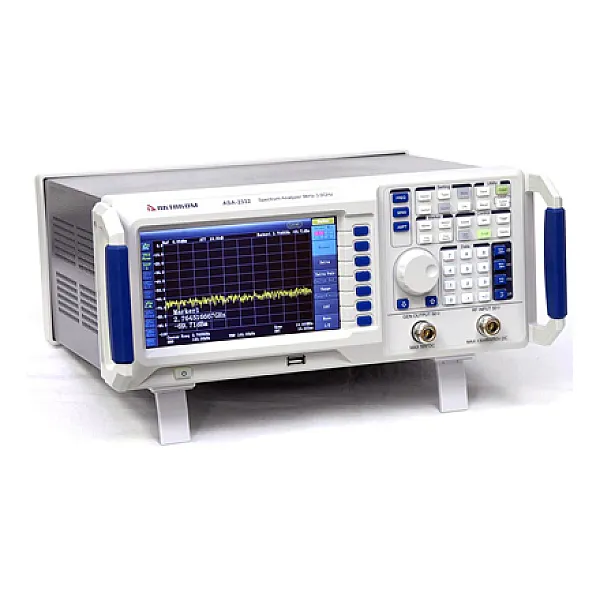

Анализатор спектра ASA-2332
Технические характеристики анализатора спектра ASA-2332:
| Параметр | Значениe |
| ЧАСТОТА | |
| Частотный диапазон | 9 кГц…3 ГГц |
| Разрешение | 1 Гц |
| Температурная стабильность источника опорной частоты (20 ~ 30 C) | ± 2х10-6 |
| Изменение погрешности источника опорной частоты | ± 2х10-6/год |
| Частота опорного генератора | 10 МГц |
| Курсорные измерения | Наилучшее разрешение: полоса обзора / (кол.точек развертки-1) |
| Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение курсора) | |
| Маркеры | Разрешение: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц |
| Погрешность: ± (частота курсора × погрешность опорной частоты + разрешение маркера) | |
| Развертка | Диапазон: Нулевая (0 Гц),100 Гц…3 ГГц |
| Наилучшее разрешение: 1 Гц | |
| Погрешность: ± полоса обзора / (кол.точек развертки-1) | |
| Плотность фазовых шумов | <-82 дБн/Гц @ 10 кГц |
| ПОЛОСА ПРОПУСКАНИЯ | |
| Полоса пропускания RBW (-3 дБ) | 10 Гц… 1 МГц, с шагом 1-3-10 |
| Полоса пропускания фильтров ПЭМИН (ЭМИ) | 9 кГц, 120 кГц |
| Полоса пропускания видео VBW (-3 дБ) | 1 Гц… 1 МГц, с шагом 1-3-10 |
| Избирательность фильтров по уровням (60дБ/3 дБ) | <5:1 |
| Погрешность установки полосы пропускания ПЧ (1 Гц...1 МГц) | ±5% |
| АМПЛИТУДА | |
| Диапазон измерения (10 МГц...3 ГГц) | Уровень собственных шумов(DANL)... +30 дБм |
| Диапазон ослабления (аттенюатор) | 0...50 дБ с шагом 10 дБ |
| Погрешность аттенюатора (50 МГц, 10 дБ, 20°C~30°C) | <0,5 дБ |
| Максимальный уровень на входе (аттенюатор ≥20 дБ) | +30 дБм (1 Вт) |
| +40 дБм (10 Вт) - максимальный опасный уровень; постоянная составляющая 50 В | |
| Средний уровень шумов; 0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50 | без предусилителя: <-90 дБм (100 кГц...1 МГц), типичное <-110 дБм; <-120 дБм (1 МГц...3 ГГц), типичное <-125 дБм |
| с предусилителем:<-90 дБм (100 кГц...10 МГц), типичное <-110 дБм; <-135 дБм (10 МГц...3 ГГц), типичное <-135 дБм | |
| Логарифмическая шкала | 1 дБ…200 дБ |
| Линейная шкала | 0...100% |
| Количество отображаемых точек | 601 |
| Количество графиков | 3 + математика |
| Тип детектора | стандартный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратический, среднее напряжение, квази-пиковый |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы шкалы | дБм, дБмВ, дБмкВ, В, Вт |
| Нелинейность АЧХ (50 МГц, 10 дБ, 20°C~30°C) | ±1,5 дБ |
| Установка опорного уровня | Диапазон: -100 дБм…+30 дБм с шагом 1 дБ |
| Разрешение: логарифмическая шкала 0,01 дБлинейная шкала 4 е.м.р. | |
| КСВН ВЧ вход | < 1.5:1, (10 МГц... 3 ГГц, 10 дБ или 20 дБ аттенюации) |
| Гармонические искажения 2-го порядка (SHI) | + 40 дБм |
| Интермодуляционные искажения 3-го порядка (TOI) | +10 дБм (>30 МГц) |
| Остаточные отклики, внутренние | <-90 дБм, типичное |
| Остаточные отклики, другие | <-60 дБн |
| Зеркальные (мнимые) частоты | <-60 дБн |
| Промежуточные частоты | <-60 дБн |
| РАЗВЕРТКА | |
| Диапазон | 20 мкс… 3000 с (нулевой обзор)10 мс ….3000 c (100 Гц ≤ полоса обзора ≤ 3 ГГц) |
| Погрешность свипирования | 0,5 % (нулевой обзор)5% (100 Гц ≤ полоса обзора ≤ 3 ГГц) |
| Режим | непрерывный, одиночный |
| Источник запуска | свободный, видео, внешний |
| ВХОДЫ/ ВЫХОДЫ | |
| ВЧ вход | Соединитель N-типа (female) ; 50 Ом; |
| Вход и выход опорного генератора | Уровень внешнего запуска: 5 В TTL уровень. Соединитель типа BNC (female), 50 Ом. Амплитуда входа опорного генератора 10 МГц : 0 дБм...+10 дБм. Амплитуда выхода опорного генератора 10 МГц : -3 дБм...+3 дБм |
| Вход внешнего запуска | Уровень внешнего запуска: 5 В TTL уровень. Соединитель типа BNC (female), 50 Ом |
| Выход трекинг-генератора | Соединитель типа N (female), 50 Ом |
| Интерфейсы | USB-host, USB-device, LAN, RS-232, VGA |
| ТРЕКИНГ-ГЕНЕРАТОР | |
| Частотный диапазон | 9 кГц...3 ГГц |
| Выходной уровень | -20 дБм...0 дБм, шаг 1 дБ |
| Выходная нелинейность (10 МГц...3 ГГц) | ±3 дБ |
| ОБЩИЕ ДАННЫЕ | |
| Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 7” |
| Напряжение питания | Входное напряжение: AC 100 В… 240 В / 45 Гц… 440 Гц |
| Потребляемая мощность | 35 Вт |
| Габаритные размеры | 364 x 155 х 330 мм |
| Масса | 6 кг |
| Рабочая температура | 5 ºC …40 ºC |
Комплект поставки:
- Анализатор спектра ASA-2332
- Кабель питания
