Анализатор спектра Rohde & Schwarz FSH4 (модель 14) от 9 кГц до 3,6 ГГц

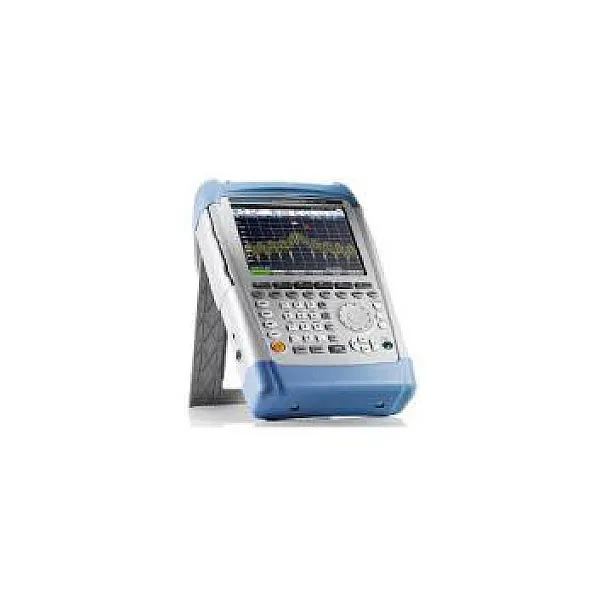

Портативный анализатор спектра FSH4 от всемирно известной компании Rohde & Schwarz представляет собой прочный и надежный прибор, который разработан специально для работы в полевых условиях. Компактное исполнение корпуса, небольшой вес, интуитивно понятный интерфейс и богатый набор измерительных функций делают данный прибор незаменимым помощником для специалистов, чья профессиональная деятельность тесно связана с ежедневными прецизионными измерениями параметров электронного оборудования.
Главная функция FSH4 - это проведение анализа спектральной составляющей сигнала, но, при наличии дополнительных опций данный прибор с легкостью может измерять параметры мощности, тестировать работу кабелей и антенн, а также выполнять функции векторного анализатора цепей. Анализатор спектра Rohde & Schwarz FSH4 позволяет осуществлять три самые важные функции высокочастотного анализа без использования дополнительного оборудования, что в свою очередь позволит работникам сервисных центров более быстро и качественно выполнять свою работу.
Функциональные особенности и технологические преимущества R&S FSH4:
-
Высокий показатель чувствительности
-
Минимальная погрешность, не превышающая 1 дБ
-
Встроенный двухканальный анализатор цепей
-
Поддержка съемных карт памяти для сохранения данныхEthernet и USB интерфейс для сопряжения с персональным компьютером
-
Прочный влагозащищенный корпус для работы в полевых условиях
-
Фирменное программное обеспечение в комплекте
Технические характеристики Rohde & Schwarz FSH4:
|
Диапазон частот |
|
R&S FSH4 |
R&S FSH8 |
R&S FSH13 |
R&S FSH20 | ||||
|
модель .04/14 или .08/18 |
от 9 кГц до 3.6 ГГц |
от 9 кГц до 8 ГГц |
- |
- | |||||
|
модель .24/28 |
от 100 кГц до 3.6 ГГц |
от 100 кГц до 8 ГГц |
- |
- | |||||
|
|
|
|
от 9 кГц до 13,6 ГГц
|
от 9 кГц до 20 ГГц | |||||
|
Точность воспроизведения частоты |
|
2,5 х 10 -6 | |||||||
|
5 х 10 -8 с GSP приемником R&S®HA-Z240 | |||||||||
|
5 х 10 -9 с источником опорной частоты R&S®FSH-Z114 | |||||||||
|
Максимальная полоса демодуляции |
|
20 МГц (при анализе сигналов LTE (опции FSH-K50/-К50Е/-К51/-К51Е)) | |||||||
|
Средний уровень собственных шумов |
без предусилителя, полоса разрешения = 1 Гц (нормиров.)
| ||||||||
|
(DANL) |
на частоте 3.6 ГГц |
<–138 дБмВт, –143 дБмВт (тип.) | |||||||
|
|
на частоте 8 ГГц |
- |
<–136 дБмВт, –141 дБмВт (тип.) | ||||||
|
|
на частоте 13.6 ГГц |
- |
- |
< –136 дБмВт, –141 дБмВт (тип) | |||||
|
|
на частоте 20 ГГц |
- |
- |
- |
< –130 дБмВт, –135 дБмВт (тип) | ||||
|
|
с предусилителем, полоса разрешения = 1 Гц (нормиров.)
| ||||||||
|
|
на частоте 3.6 ГГц |
<–159 дБмВт, –163 дБмВт (тип.) | |||||||
|
|
на частоте 8 ГГц |
- |
<–147 дБмВт, –150 дБмВт (тип.) | ||||||
|
|
на частоте 13.6 ГГц |
- |
- |
<–158 дБмВт, –162 дБмВт (тип.) | |||||
|
|
на частоте 20 ГГц |
- |
- |
- |
<–150 дБмВт, –155 дБмВт (тип.) | ||||
|
Точка пересечения третьего порядка |
от 300 МГц до 3,6 ГГц |
>10 дБмВт, ном + 15 дБмВт
| |||||||
|
от 3,6 ГГц до 8 ГГц |
- |
>3 дБмВт, ном + 10 дБмВт- | |||||||
|
от 3,6 ГГц до 13,6 ГГц |
- |
- |
>3 дБмВт, ном + 15 дБмВт |
>3 дБмВт, ном + 15 дБмВт | |||||
|
от 13,6 ГГц до 20 ГГц |
- |
- |
- |
>3 дБмВт, ном + 10 дБмВт | |||||
|
Фазовый шум |
на частоте 500 МГц |
- | |||||||
|
при отстройке 30 кГц |
< -95 дБн (1 Гц), ном. -105 дБн (1 Гц) | ||||||||
|
при отстройке 100 кГц |
< -100 дБн (1 Гц), ном. -110 дБн (1 Гц) | ||||||||
|
при отстройке 1 МГц |
< -120 дБн (1 Гц), ном. -127 дБн (1 Гц) | ||||||||
|
Детекторы |
|
отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43)
| |||||||
|
Погрешность измерения уровня |
10 МГц< f ≤ 3,6 ГГц |
< 1 дБ, ном. 0,5 дБ | |||||||
|
3,6 ГГц < f ≤ 8 ГГц |
- |
< 1,5дБ, ном. 0,5 дБ | |||||||
|
3,6 ГГц < f ≤ 13,6 ГГц |
- |
- |
< 1,5дБ, ном. 0,5 дБ | ||||||
|
13,6 ГГц < f ≤ 20 ГГц |
- |
- |
- |
< 1,5дБ, ном. 0,5 дБ | |||||
