Анализатор спектра Rohde & Schwarz HMS-X
Использование R&S HMS X обеспечивает проведение следующих видов исследований:
-
Испытания на ЭМС
-
Диагностика современных систем беспроводной связи (UMTS; GSM; TETRA; DVBT; Bluetooth; WLAN)

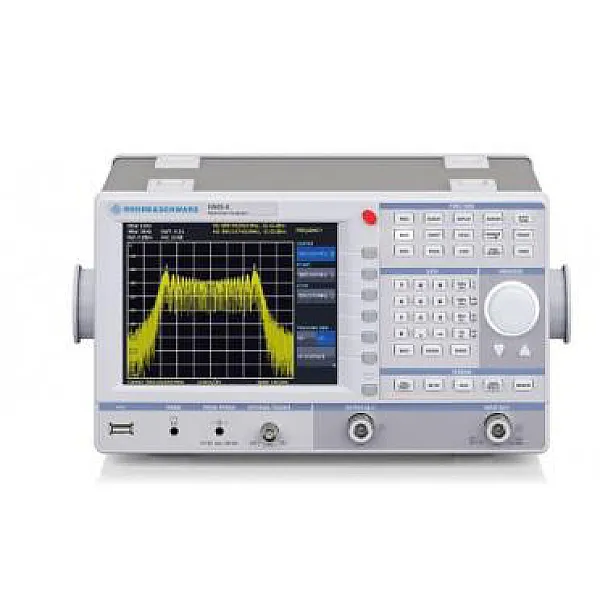

Еще одной характерной чертой модели выступает ЖК-дисплей с диагональю более 6 дюймов, обеспечивающий непревзойденное качество изображения. Интегрированная подсветка экрана обуславливает комфортные условия работы даже при полном отсутствии освещения. USB порт на фронтальной панели дает возможность сохранять пользовательские настройки и полученные результаты на съемный носитель. Наличие интерфейсов Ethernet и GPIB позволяет осуществлять удаленное управление прибором.
Технические характеристики Rohde & Schwarz HMS-X:
|
Частотные характеристики | ||
|
Диапазон частот: | ||
|
Основной блок HMS-X |
100 кГц…1,6 ГГц | |
|
с опцией HMS-3G |
100 кГц…3 ГГц | |
|
Температурная стабильность: |
±2×10 -6 (0…30°C) | |
|
Погрешность опорного генератора: |
±1×10 -6 (за год) | |
|
Частотомер (требуется HMS-EMC): | ||
|
Разрешение |
1 Гц | |
|
Погрешность |
±(частота x погрешность опорной частоты) | |
|
Диапазон установки полосы обзора: | ||
|
Основной блок HMS-X |
0 Гц (нулевая полоса обзора), 1 кГц…1,6 ГГц | |
|
с опцией HMS-3G |
0 Гц (нулевая полоса обзора), 100 Гц…3 ГГц | |
|
Спектральная чистота, фазовый шум SSB: | ||
|
отстройка 30 кГц |
| |
|
(500 МГц, +20…30°C) | ||
|
отстройка 100 кГц |
| |
|
(500 МГц, +20…30°C) | ||
|
отстройка 1 МГц |
| |
|
(500 МГц, +20…30°C) | ||
|
Время развертки: | ||
|
Полоса обзора = 0 Гц |
20 мс…100 с | |
|
Полоса обзора > 0 Гц |
20 мс…1000 с, мин. 20 мс/600 МГц | |
|
Полосы пропускания (-3 дБ): | ||
|
Основной блок HMS-X |
10 кГц…1 МГц с шагом 1–3, 200 кГц | |
|
с опцией HMS-EMC |
100 Гц…1 МГц с шагом 1–3, 200 кГц | |
|
Погрешность установки полос пропускания: | ||
|
≤300 кГц |
тип. ±5% | |
|
1 МГц |
тип. ±10% | |
|
Полосы пропускания (-6 дБ): | ||
|
Основной блок HMS-X |
9 кГц, 120 кГц, 1 МГц | |
|
с опцией HMS-EMC |
200 Гц, 9 кГц, 120 кГц, 1 МГц | |
|
Полосы видеофильтра: | ||
|
Основной блок HMS-X |
1 кГц…1 МГц с шагом 1–3 | |
|
с опцией HMS-EMC |
10 Гц…1 МГц с шагом 1–3 | |
|
Амплитудные характеристики | ||
|
Отображаемый диапазон: |
от среднего уровня собственных шумов до +20 дБмВт | |
|
Диапазон измерений: |
тип. -104 (от -114 с опцией HMS-EMC )…+20 дБмВт | |
|
Макс. допустимый уровень пост. напряжения на ВЧ-входе: |
80 B | |
|
Максимальная мощность |
20 дБмВт, 30 дБмВт на ≤3 минуты | |
|
на ВЧ-входе: | ||
|
Частотомер (требуется HMS-EMC): | ||
|
Разрешение |
1 Гц | |
|
Погрешность |
±(частота x погрешность опорной частоты) | |
|
Диапазон, свободный от интермодуляционных искажений: | ||
|
Интермодуляционные искажения при сигнале на смесителе 2 x -20 дБмВт (опорн. уровень -10 дБмВт) |
тип. 66 дБ (+13 дБмВт TOI (точка пересечения третьего порядка)) | |
|
(расст. между сигналами ≤ 2 МГц) |
тип. 60 дБ (+10 дБмВт TOI) | |
|
(расст. между сигналами >2 МГц) |
тип. 66 дБ (тип. +13 дБмВт TOI) | |
|
DANL (средний уровень собственных шумов): | ||
|
(RBW 10 кГц, VBW 1 кГц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц / 3 ГГц) |
-95 дБмВт (тип. -104 дБмВт) | |
|
(RBW 100 Гц, VBW 10 Гц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц /3 ГГц) |
с опцией HMS-EMC: -115 дБмВт (тип. -135 дБмВт) | |
|
с предусилителем |
тип. -124 дБмВт (требуется опция HMS-EMC) | |
|
Собственные паразитные составляющие: | ||
|
(оп. уровень ≤-20 дБмВт, f >30 МГц, RBW ≤100 кГц) |
| |
|
Входные паразитные составляющие: | ||
|
(ур. смесит. ≤-40 дБмВт, отстройка >1 МГц) |
тип. -70 дБн, -55 дБн (2…3 ГГц (с опцией HMS-3G)) | |
|
Гармонические искажения | ||
|
(ур. смесит. -40 дБмВт): |
тип. -60 дБн | |
|
Отображение уровня: | ||
|
Опорный уровень |
-80…+20 дБмВт с шагом 1 дБ | |
|
Отображ. диапазон |
100 дБ, 50 дБ, 20 дБ, 10 дБ, линейный (с опцией HMS-EMC) | |
|
Логарифмич. масштаб |
дБмВт, дБмкВ, дБмВ | |
|
Линейный масштаб |
Процент от опорного уровня (с опцией HMS-EMC) | |
|
Измеренные кривые: |
1 кривая и 1 кривая из памяти | |
|
Математические опера ции над кривыми: |
A-B (кривая – сохраненная кривая), B-A | |
|
Детекторы: |
Авто-, мин.-, макс.-пиковый, отсчетов, СКЗ, среднего значения, квази-пиковый (с опцией HMS-EMC) | |
|
Погрешность измерения уровня: |
<1,5 дБ, тип. 0,5 дБ | |
|
(от оп. уровня до оп. уровня - 50 дБ, 20…30°C) | ||
|
Маркер/дельта-маркер | ||
|
Количество маркеров: |
8 | |
|
Маркерные функции: |
пиковый уровень, след. пик, минимум, центральная | |
|
частота = частота маркера, частота, опорный уровень | ||
|
= уровень маркера, все маркеры -на пики | ||
|
Виды маркеров: |
обычный (уровень и лог.), дельта-маркер, шумовой маркер | |
|
с опцией HMS-EMC |
обычный (лин.), частотомер | |
|
Входы/Выходы | ||
|
ВЧ-вход |
гнездо N-типа | |
|
Входной импеданс: |
50 Ом | |
|
КСВН (10 МГц…1 ГГц/3 ГГц): |
тип. <1,5 | |
|
Выход следящего генератора (СГ) требуется опция HMS-TG | ||
|
Тип разъёма |
гнездо N-типа | |
|
Выходной импеданс: |
50 Ом | |
|
Диапазон частот: |
5 МГц…1,6 ГГц (до 3 ГГц с опцией HMS-3G) | |
|
Выходной уровень: |
-20…0 дБмВт, с шагом 1 дБ | |
|
Вход сигнала запуска и внешней |
гнездо BNC, выбираемое | |
|
оп. частоты: | ||
|
Напряжение запуска |
TTL | |
|
Опорная частота |
10 МГц | |
|
Опорный уровень (50 Ом) |
10 дБмВт | |
|
Напряжение питания |
6 В пост. тока, макс. 100 мА | |
|
для пробников поля: |
(DIN-разъем, 2,5 мм) | |
|
Аудиовыход (наушники): |
3,5 мм DIN-разъем | |
|
Демодуляция |
АМ и ЧМ (встроенный громкоговоритель) | |
|
Входы/Выходы | ||
|
ВЧ-вход |
гнездо N-типа | |
|
Входной импеданс: |
50 Ом | |
|
КСВН (10 МГц…1 ГГц/3 ГГц): |
тип. <1,5 | |
|
Выход следящего генератора (СГ) требуется опция HMS-TG | ||
|
Тип разъёма |
гнездо N-типа | |
|
Выходной импеданс: |
50 Ом | |
|
Диапазон частот: |
5 МГц…1,6 ГГц (до 3 ГГц с опцией HMS-3G) | |
|
Выходной уровень: |
-20…0 дБмВт, с шагом 1 дБ | |
|
Вход сигнала запуска и внешней |
гнездо BNC, выбираемое | |
|
оп. частоты: | ||
|
Напряжение запуска |
TTL | |
|
Опорная частота |
10 МГц | |
|
Опорный уровень (50 Ом) |
10 дБмВт | |
|
Напряжение питания |
6 В пост. тока, макс. 100 мА | |
|
для пробников поля: |
(DIN-разъем, 2,5 мм) | |
|
Аудиовыход (наушники): |
3,5 мм DIN-разъем | |
|
Демодуляция |
АМ и ЧМ (встроенный громкоговоритель) | |
