Антенна измерительная рупорная П6-223
Широкополосная измерительная рупорная антенна П6-223 на базе H - образного волновода предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 0,8 до 18 ГГц. В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Соответствует ГОСТ 22261-94.

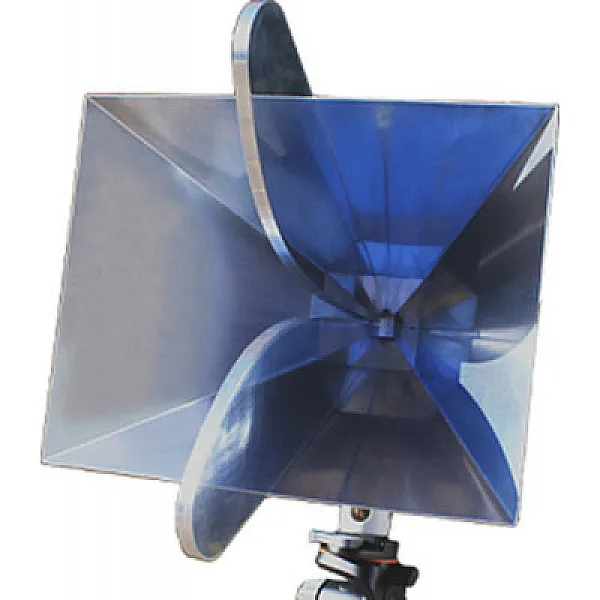

Антенна представляет собой пирамидальный рупор, обеспечивающий работу в диапазоне частот от 0,8 до 18 ГГц. Антенна выполнена на базе излучателя «Вивальди» и имеет коаксиальный СВЧ-вход с волновым сопротивлением 50 Ом (соединитель SMA/N - female (розетка)). Конструкция антенны предусматривает возможность её крепления на стандартный фотоштатив или диэлектрическую треногу.
Особенности:
- Идеально подходит для измерения радиопомех;
- Стабильные метрологические характеристики позволяют проводить измеренияслабых сигналов и генерировать электромагнитное поле без значимых обратных потерь;
- Защита оконечного оборудования от статического электричества обеспечиваетсяконструкцией антенны (с применением заземляющего устройства);
- Возможна эксплуатация в лабораторных и полевых условиях, а также насредствах подвижности.
|
Технические характеристики
| |
|
Диапазон рабочих частот |
0,8 - 18 ГГц |
|
Коэффициент усиления антенны |
≥6 дБ |
|
КСВН |
1,8 дБ |
|
Пределы погрешности коэффициента усиления антенны с разъемом SMA-типа |
±2 дБ |
|
Габариты |
310х330х312 мм |
|
Масса |
2,3 кг |
|
Напряжение питания |
+5 В |
|
Потребляемый ток |
150 мА |
|
Условия эксплуатации | |
|
Температура |
-40...+50 °C |
|
Относительная влажность воздуха при 25°C |
≤70 % |
|
Атмосферное давление |
630 - 795 мм.рт.ст. |
Комплектность:
- Антенна П6-223 – 1 шт.;
- Паспорт – 1 шт.;
- Сертификат первичной калибровки – 1 шт.;
- Узел крепления АК-02 М – 1 шт.
