Автоматизированная система контроля кольцевых сварных соединений труб УКСШ-55

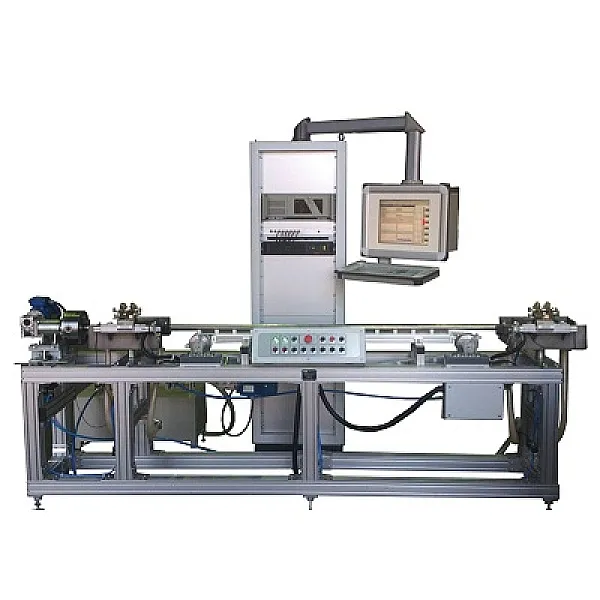

Установка предназначена для контроля качества кольцевых сварных соединений на трубах из нержавеющей стали диаметром 36 мм с толщиной стенки 5 мм. УКСШ-55 состоит из станины, устройства вращения трубы, двух иммерсионных ванн, стойки управления и измерения, пульта управления механикой, панели оператора и гидростанции.Контролируемое изделие представляет собой трубу 36×5, на концах которой находятся подлежащие контролю сварные соединения.

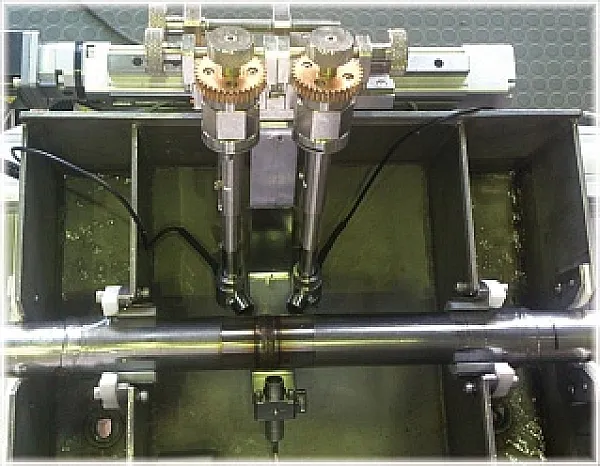

Иммерсионные ванны предназначены для обеспечения акустического контакта ПЭП и контролируемого изделия. В каждой иммерсионной ванне расположены по три ПЭП - два для контроля и один для позиционирования, что позволяет полностью контролировать тело шва.
Стойка управления и измерения включает в себя источник бесперебойного питания, управляющую ЭВМ и многоканальный дефектоскоп УМД-8.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Одновременный контроль сразу двух кольцевых швов;
- Автоматическое позиционирование относительно сварного шва;
- Высокая точность измерений.
Информация от измерительной части поступает в реальном времени на управляющую ЭВМ и выводится на экран. Программное обеспечение, работающее под управлением операционной системы Windows, выполняет задачи отображения и регистрации результатов контроля измерительной части установки, ведёт электронный журнал работы установки, а так же сохраняет на жесткий диск результаты УЗ контроля в виде протоколов для дальнейшего просмотра и вывода на печать.
| Диаметр контролируемых труб | 36 мм |
| Толщина стенки трубы | 5 мм |
| Материал контролируемой трубы | 08Х18Н10Т |
| Обнаруживаемый дефект | торцевое сверление ∅ 2,5мм |
| Границы относительной погрешности измерения размеров дефектов | ± 10 % |
| Время установления рабочего режима | не более 15 мин |
| Режим работы установки | автоматический |
| Габаритные размеры В×Ш×Д | 2500×1500×4000 мм |
| Масса | 1000 кг |
СПЕЦИФИКАЦИЯ АКУСТИЧЕСКОГО БЛОКА
| Тип | 2 иммерсионные ванны с преобразователями |
| Количество каналов контроля | 4 канала дефектоскопии + 2 канала позиционирования преобразователя |
СПЕЦИФИКАЦИЯ ЭЛЕКТРОННОГО БЛОКА
| Тип дефектоскопа | УМД-8 |
| Максимальное количество каналов | 8 |
| Форма импульсов возбуждения | радиоимпульс |
| Частота посылок импульса возбуждения | 100 - 2000 Гц |
| Частотный диапазон | 1- 15 МГц |
| Диапазон регулировки усиления | 110 дБ |
Для уточнения комплектации обратитесь к нашим специалистам, по телефонам, указанным в разделе "контакты".
