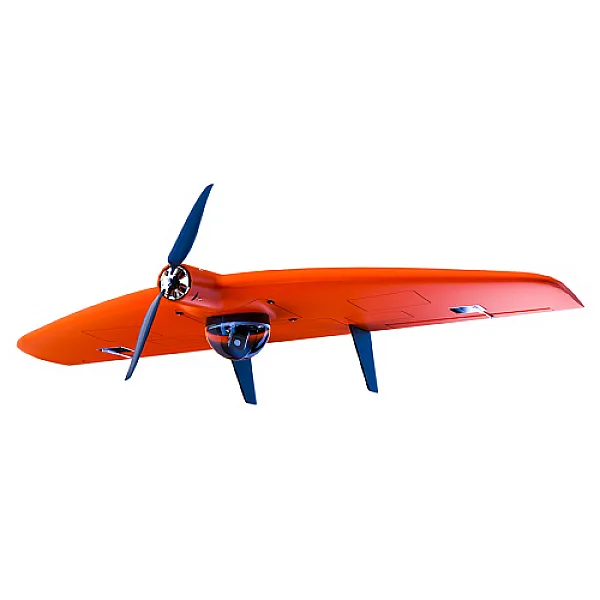

БПЛА Supercam S100
по всей России
дилер
производителя
низкой цены
БПЛА Supercam S100
БЛА состоит из планера с системой автоматического управления автопилотом, органами управления и силовой установкой, бортовой системы питания, системой посадки на парашюте и блоков целевой нагрузки.
1) Система автоматического управления БЛА (автопилот) установленная внутри планера представляет контейнер с разъемом. Внутри контейнера размещена плата с датчиками стабилизации платформы в трех плоскостях и чипами управления.
САУ поддерживает два режима полета: полуавтоматический и автоматический. Полетное задание загружается в автопилот до взлета, но, при этом в него можно внести изменения, вплоть до полного обновления полетного задания на любом этапе полета.Автопилот передает в режиме реального времени по каналу радиосвязи координаты GPS, напряжение питания, угловое положение аппарата в пространстве, скорость БЛА, скорость ветра, высоту полета над подстилающей поверхностью от точки старта. При нарушении канала передачи телеметрии автопилот автоматически проводит процедуру возврата БЛА к точке старта.
2) Бортовая радиосистема БЛА / Модем состоит из передатчика видеоинформации и приемопередатчика телеметрической информации и команд управления.
Видео передатчик бывает цифровой или аналоговый (по контракту).3) Малогабаритный автономный маяк (контракт), встроенный в планер, представляет собой радиопередатчик со штыревой антенной длинной 170 мм и позволяет при аварийной посадке БЛА вне зоны видимости обнаружить его на удалении до 3 км.
Характеристики маяка:
Питание – литиевый элемент питания типа CR 2032 3V.
Время работы – 20 ч. (от нового элемента питания).
Масса с элементом питания – 9,5 г.
Для включения маяка необходимо установить в него элемента питания и замкнуть контакты заглушкой-перемычкой.
4) Источник питания БЛА - Аккумуляторная батарея состоит из литий-полимерных аккумуляторов (банок), собранных в единый блок АКБ.
Предприятие-изготовитель гарантирует сохранение емкости, без существенного снижения, на 50 циклов «заряд-разряд» и в течение одного года с момента первого заряда, при соблюдении режимов хранения и эксплуатации.Температурный диапазон работы аккумулятора, составляет от -30°C до +40°C.
5) Силовая установка БЛА - воздушный винт
Силовая установка БЛА Supercam-100 - электродвигатель с системой управления.Воздушный винт состоит из лопастей, соединенных ступицей. Ступица при помощи цангового зажима крепится на вал электродвигателя БЛА.
6) Система посадки БЛА (парашют) состоит из установленного в планере механизма открытия крышки парашютного отсека, подвеса стабилизации положения аппарата при спуске на парашюте с амортизатором и парашюта с крышкой отсека.
Функциональные возможности комплекса:
- Корректировка (добавление, удаление и перемещение точек маршрута), полная перезагрузка полетного задания и считывание задания с других НСУ во время полета;
- Составление полетного задания с учетом карты высот;
- Возможность передачи управления БЛА с одной НСУ на другую;
- Система автоматического управления (САУ - автопилот БПЛА) обеспечивает удержание БПЛА на заданной высоте, выполнение заданных маневров в горизонтальной и вертикальной плоскостях, выполнение поставленной задачи;
- БПЛА осуществляет автоматический полет по заданной программе, имеет возможность зависания над объектом. Точка облета может перемещаться оператором в реальном времени с учетом корректировки на ветер или неточности электронной карты;
- Полуавтоматическое управление может осуществляться при помощи многофункционального джойстика;
- Защита от потери управления (при обрыве связи БПЛА возвращается на точку старта и совершает автоматическую посадку);
- Возможность одновременной эксплуатации 4х БПЛА;
- Возможность управления БПЛА с двух НСУ и передачи управления;
- Голосовой модуль НСУ (голосовое подтверждение всех команд и текущих изменений условий полета, скорости ветра и выполнения полетного задания);
- Автоматический возврат БПЛА в заданную точку;
- Взлет и посадка осуществляются в автоматическом режиме;
- Возможность подключения НСУ к сети интернет как веб-сервера с функциями полнофункционального удаленного терминала;
- Предусмотрена возможность работы НСУ в движении.
В комплект входит программное обеспечение наземной станции управления. Все БПЛА компании «Беспилотные системы» поддерживают 3 режима управления летательным аппаратом во время его полета:
1) автоматический – БПЛА летит по заранее заданной программе и может не иметь связи с НСУ, при наличии связи оператор имеет возможность изменять контрольные точки, высоту, скорость и другие параметры ЛА при помощи интерфейса ПО наземной станции управления;
2) полуавтоматический – оператор изменяет курс, высоту, скорость и другие параметры ЛА при помощи интерфейса ПО наземной станции управления.
БПЛА имеет возможность запланированной автоматической посадки:
1) по команде с НСУ (на точку старта);
2) при завершении полетного задания (на запрограммированную точку).
В аварийных случаях посадка совершается:
1) при обрыве связи (на точку старта);
2) при разряде батареи ниже критического уровня (на текущую точку).
Комплект БПЛА полностью готов к использованию сразу после его получения.
- Время полета – 120 мин;
- Скорость полета – 60 ÷ 125 км/ч;
- Радиус действия радиолинии – 15 - 100 км (в зависимости от типа радиоканала).
- Максимальная дальность полета – не менее 120 км;
- Масса летательного аппарата – 2,5 кг;
- Размах крыла летательного аппарата – 1 м;
- Рабочая высота полета – 50 ÷ 500 м.
- Практический потолок – не менее 3600 м;
- Время развертывания комплекса – 10 мин;
- Навигация – GPS/Глонасс;
- Условия эксплуатации
- ветер до 15 м/c,
- температура окружающего воздуха от –30°С до +30°С,
- умеренный дождь и снегопад;
- Взлет – с помощью эластичной катапульты (рогатка);
- Посадка – на парашюте в автоматическом либо полуавтоматическом режиме;
- Площадка для взлета и посадки – 50 х 50 м;
- Режимы полета - полет в автоматическом или полуавтоматическом режиме;
| № | Наименование | Количество |
| 1 | Пульт управления беспилотным аппаратом - наземная станция управления НСУ в пылевлагозащищенном кейсе (ноутбук, джойстик, видео ацп, комплект кабелей), ПО для управления БПЛА | 1 |
| 2 | Беспилотный самолет Pioneer с парашютом с продолжительностью полета до 2-х часов (навигационные огни, встроенная цифровая система телеметрии, радиомодем с приемником СНС (диагональ воздух), система самодиагностики, система автоматического отцепа крыльев, система автоматического отцепа строп парашюта)
| 2 |
| 3 | Контейнер транспортировочный для БЛА | 2 |
| 4 | Наземная антенна | 1 |
| 5 | Полезная нагрузка фотоаппарат | 1 |
| 6 | Полезная нагрузка видеокамера | 1 |
| 7 | Полезная нагрузка тепловизор | 1 |
| 8 | Катапульта эластичная | 1 |
| 9 | Зарядное устройство | 1 |
| 10 | Аккумуляторная батарея | 6 |
| 11 | Запасные части и инструменты | 1 |
Состав комплекса:
|
Наименование |
Кол-во |
|
БПЛА |
|
|
Беспилотный самолет Supercam S100F: |
1 |
|
Автопилот | |
|
Навигационные огни | |
|
3-хосевой магнетометр | |
|
Цифровая система телеметрии | |
|
Система самодиагностики | |
|
Система инерциальной коррекции | |
|
Система автовозврата при потере связи | |
|
Парашют с системой автоматического отцепа строп после посадки | |
|
Навигационная система GPS/ГЛОНАСС | |
|
Бортовой поисковый передатчик с наземным приемником | |
|
Радиомодем | |
|
НСУ (Наземная станция управления) |
|
|
Наземная станция управления в ударопрочном пыле-влагозащищенном кейсе на базе ноутбука с предустановленным ПО для управления, планирования полетного задания и контроля за всеми системами БПЛА, голосовой информатор |
1 |
|
Антенны |
|
|
Наземный блок антенн для управления и телеметрии |
1 |
|
Целевые нагрузки (быстросъемные, взаимозаменяемые) |
|
|
Фотокамера SONY A6000 с разрешением 24 Мпикс и объективом 20 мм на фиксированной платформе |
1 |
|
Вспомогательное оборудование |
|
|
ЗИП |
1 |
|
Кейс транспортировочный для Supercam S100F |
1 |
|
Малогабаритная эластичная катапульта с буром |
1 |
|
Универсальное 2-х канальное микропроцессорное зарядное устройство в противоударном пыле-влагозащищенном кейсе, со встроенным балансиром, позволяющее производить зарядку и разрядку, балансировку и мониторинг напряжения на каждом элементе отдельно |
1 |
|
Сертифицированные АКБ Lipo «SuperCam» 10 Ач |
4 |
|
Комплект эксплуатационной документации на комплекс: |
1
|
|
-Паспорт на комплекс; | |
|
-Формуляр БПЛА; | |
|
-Ведомость зарядки АКБ; | |
|
-Руководство эксплуатации комплекса. |
Дополнительные опции:
- Видеокамера 720х576 на фикс. платформе (+150 000 Р)
- Видеокамера HD на фиксированной платформе (+350 000 Р)
- Управляемая видеокамера 720х576 (+350 000 Р)
- Управляемый тепловизор с разрешением не менее 640х480 (+1 190 000 Р)
- Замена фотокамеры на SONY RX1R 24 Мп (+147 000 Р)
- Замена фотокамеры на SONY RX1RM2 42 Мп (+299 000 Р)
- Тепловизор с разрешением не менее 640х480 на фиксированной платформе (+890 000 Р)
- Комплект оборудования GNSS Javad Triumph-2 (+350 000 Р)
- Комплект GNSS Javad TRE-3N (GPS/Glonas L1/L2) (+664 000 Р)
- Аналоговый канал передачи видео в RTK на 15 км (+440 000 Р)
- Курсовая камера 720х576 встроенная в БПЛА (+45 000 Р)
- ПО «Justin» для постобработки GNSS измерений (+129 506 Р)
- АКБ Lipo «Supercam» 10 Ач (+25 000 Р (1шт.) )
- Мощная графическая станция для обработки (+234 000 Р)
- ПО Photomod UAS для БПЛА (+149 000 Р)
