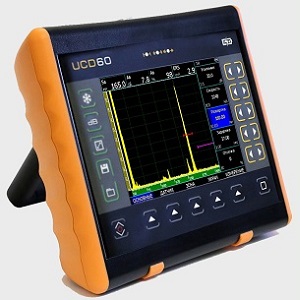

Дефектоскоп на фазированных решетках УСД-60ФР

Дефектоскоп на фазированных решетках УСД-60ФР

Тип оборудования: ультразвуковой дефектоскоп с фазированной решеткой, томограф металла.
Производитель: Россия
Описание: Многофункциональный прибор для оперативного проведения контроля с построением В-скана (работа с фазированной решеткой), а так же с классическими преобразователями.
Сертификаты на УСД-60ФР:
Сертификат Госстандарта России RU.C.27.003.A №59426, зарегистрирован в Государственном реестре средств измерений под №34808-15 и допущен к применению в Российской Федерации.
Гарантия: 36 месяцев.

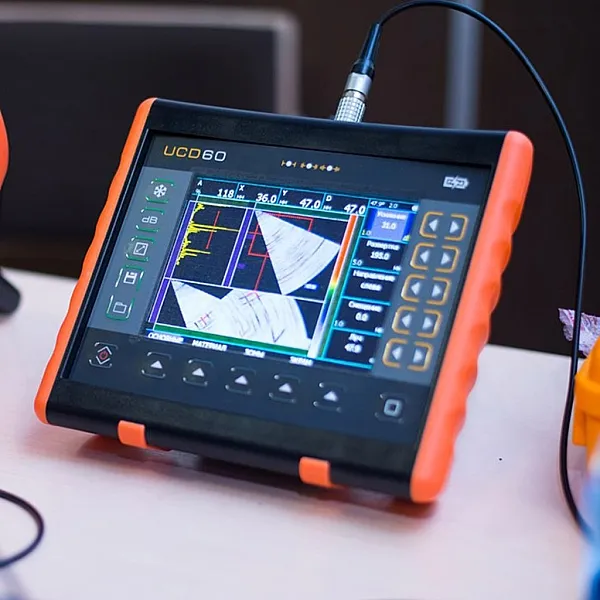

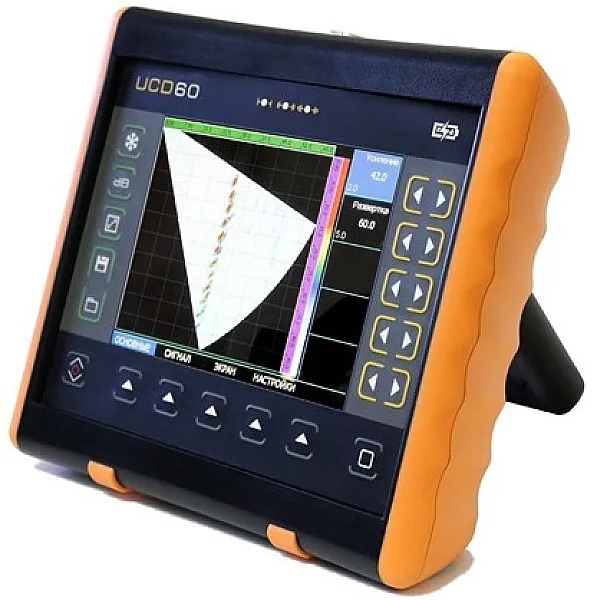

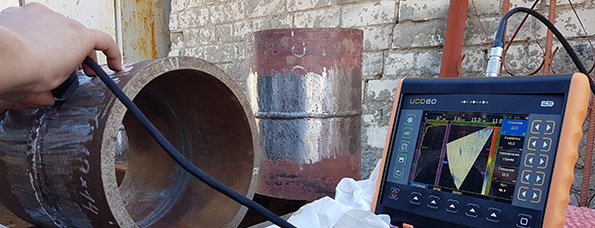

Ультразвуковой дефектоскоп УСД-60ФР с фазированной решеткой  - производительный и компактный дефектоскоп, является улучшенной версией дефектоскопа УСД-60 (были заимствованы высокопроизводительные электронные компоненты), а также используется проверенная высококачественная эргономика УЗ дефектоскопа УСД-50. Данная модель сочетает 2 технологии - цифровой фокусировки сигналов и классических 16-элементных фазированных решеток. Соответственно, можно проводить оперативный  контроль с построением A-, В- и C-сканов, а также использовать стандартные преобразователи. Дополнительно может быть поставлен сканер с датчиком пути для записи результатов контроля со всего сварного соединения (построение координатной развертки).

УСД-60ФР основан на универсальной платформе дефектоскопа УСД-60.

Таким образом можно сначала приобрести классический ультрасовременный ультразвуковой дефектоскоп УСД-60, а дальше по необходимости "наращивать" платформу новыми программными возможностями - работа с сканером TOFD, с фазированными решётками, многоэлементными сканерами для кольцевых сварных швов труб.

ПРЕИМУЩЕСТВА УЗ ДЕФЕКТОСКОПА УСД-60ФР:

• Ударопрочный пыле- и влагозащищенный корпус
• Морозоустойчивое исполнение. Работа прибора при наружной температуре воздуха от -30°С

• Наличие конструктора сварного шва и режима учета реальной геометрии изделия позволяет сделать контроль удобным и наглядным

• Цветной дисплей с разрешением 640*480 точек (135*100 мм), TFT матрица.
• Вывод изображения на полный экран 640 на 480 пикселей без потери быстродействия

• Легкий и компактный дефектоскоп. Масса с аккумуляторной батареей составляет всего 1.4 кг!
• Автоматическая настройка прибора
• Подключение стандартных 16-ти элементных датчиков фазированной решетки (ФР)
• Подключение многоканального коммутатора (до 32-х каналов)
• Внешние интерфейсы: RS-232 и Ethernet
• Вывод сигналов в виде А-, В- сканов и TOFD
• Продолжительная автономная работа: до 10 часов работы от аккумулятора
• Подключение стандартных 16-ти элементных преобразователей с фазированной решеткой. Использование сменных призм позволяет избежать износа самого преобразователя и контролировать любые криволинейные поверхности.


Особенности УСД-60ФР

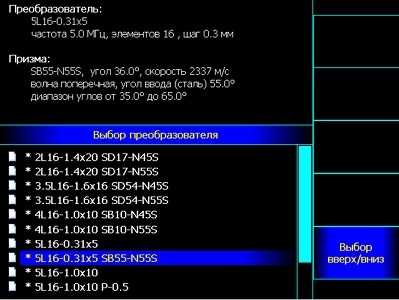

ВСТРОЕННЫЙ СПИСОК ПРЕОБРАЗОВАТЕЛЕЙ

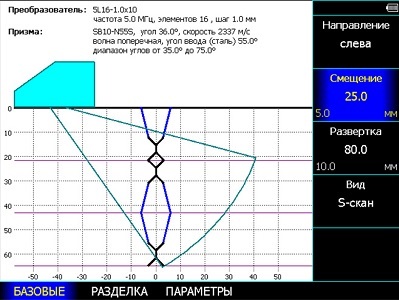

КОНСТРУКТОР СВАРНОГО ШВА (позволяюет моделировать сварное соединение с любой разделкой кромок и определять оптимальные параметры развертки и смещения преобразователя относительно валика усиления, что в сочетании с ВРЧ и УРЧ обеспечивает высокую достоверность контроля при продольном сканировании без возвратно-поступательных движений относительно шва.)

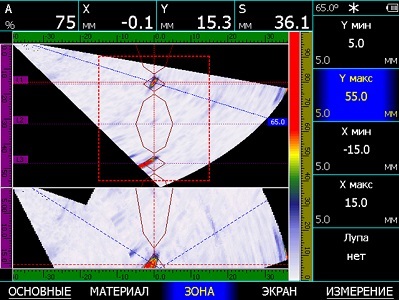

S, В-СКАН С ПОСТРОЕНИЕМ ХОДА ЛУЧЕЙ

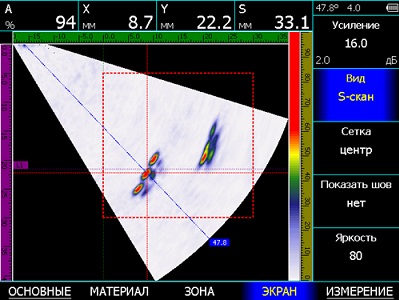

S - СКАН

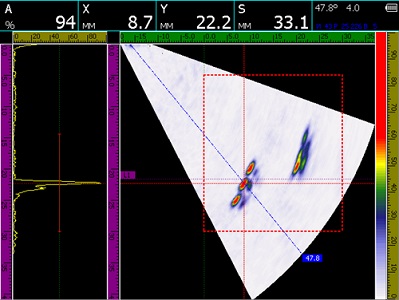

S, А СКАН НА ОДНОМ ЭКРАНЕ

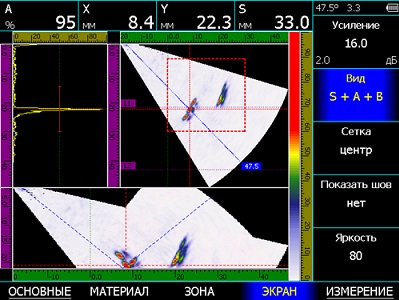

S,А,B СКАН НА ОДНОМ ЭКРАНЕ

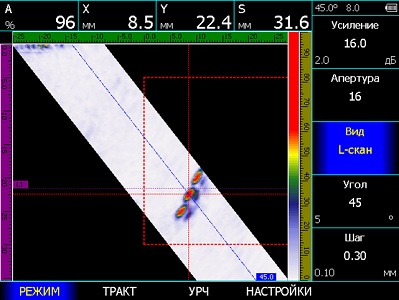

L-СКАН (ЛИНЕЙНОЕ СКАНИРОВАНИЕ)

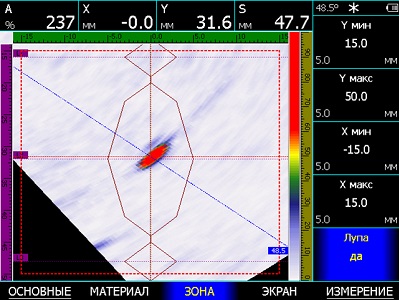

РЕЖИМ ЛУПА

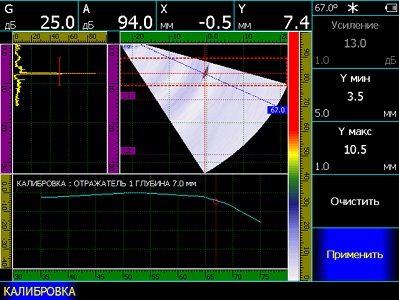

УГЛОВАЯ РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ



ЗАПИСЬ ШВА С ДАТЧИКОМ ПУТИ

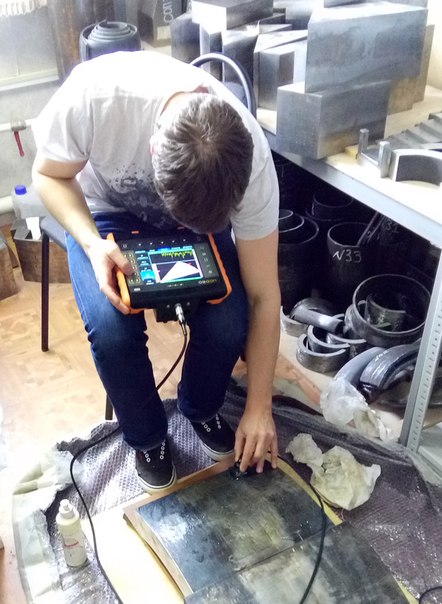

ПРИМЕРЫ ПРИМЕНЕНИЯ:
