Дефектоскоп вихретоковый многоканальный ВД-132-К-IIIУ-ОКО-01
Тип оборудования: Дефектоскоп вихретоковый, прибор вихретокового контроля
Производитель дефектоскопов: Россия
Серия: ВД ОКО-01
Модель: ВД-132-К-IIIY-ОКО-01
Описание: Многоканальный вихретоковый дефектоскоп для обнаружения трещин на поверхности металла
Гарантия на вихретоковый дефектоскоп ОКО-01: 1 год.
Сертификаты на вихретоковый дефектоскоп ВД-132-К-IIIY-ОКО-01:
- Сертификат о внесении в Государственный реестр средств измерений РФ.
Технические условия на дефектоскоп ВД-132-ОКО-01: ТУ 32.2-23535778-023-2005

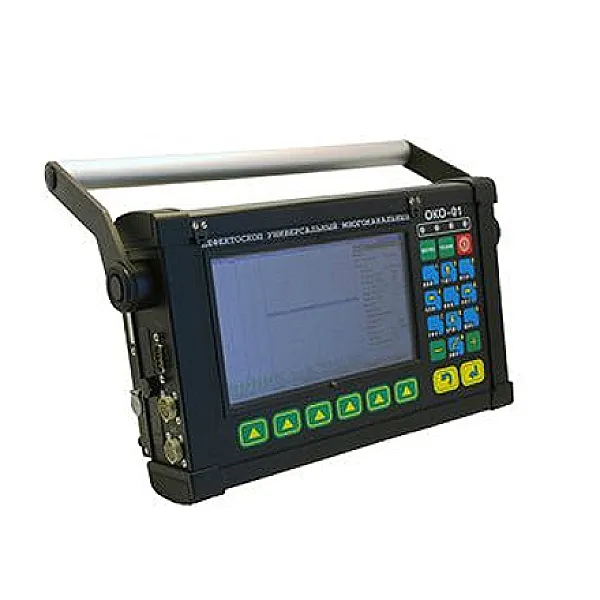

Вихретоковый дефектоскоп ОКО-01
Назначение вихретокового дефектоскопа ВД-132-К-IIIY-ОКО-01:
Вихретоковый дефектоскоп многоканальный ВД-132-ОКО-01 предназначен для ручного и механизированного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности (трещины, закаты, раковины, волосовины и др.) металла, металлических изделий, оценки величины выявленных дефектов, сбора данных вихретоковой дефектоскопии и сохранения результатов контроля в энергонезависимой памяти для последующего анализа и хранения, для контроля качества продукции при ее изготовлении и эксплуатации в различных отраслях промышленности, в том числе в составе механизированных и автоматизированных комплексов неразрушающего контроля.
Отличительные особенности вихретокового дефектоскопа ВД3-71:
- Выдача оперативной информации дефектоскопом ВД-132-ОКО-01 о результатах контроля в реальном времени;
- 100%-ное документирование дефектоскопом ВД-132-ОКО-01 всего процесса контроля, сохранение архивов контроля и их постобработка;
- Гибкая конфигурация системы - подключение необходимого числа ультразвуковых и вихретоковых блоков;
- Работа дефектоскопа ВД-132-ОКО-01 с дистанционно управляемыми и ручными сканерами;
- Подключение к дефектоскопу ВД-132-ОКО-01 до двух датчиков позиционирования (датчиков пути)
- Сохранение и загрузка данных дефектоскопа ВД-132-ОКО-01 через карту Compact Flash;
- Возможность разработки специализированного программного обеспечения под конкретную задачу контроля;
- Количество каналов дефектоскопа ВД-132-ОКО-01: 8 / 16 / 24 / 32 - в зависимости от потребностей заказчика (UT, ET)
- Реализация любых схем прозвучивания в автоматическом и ручном режимах (UT)
Формы отображения информации дефектоскопом ВД-132-ОКО-01:
1. А-Скан (UT)
2. Б-Скан (UT)
3. Ортогональные виды (UT)
4. Отображение сигналов на комплексной плоскости (ET)
5. Воспроизведение со ждущей (синхронизированной) развёрткой (ET).
Возможности вихретокового дефектоскопа ОКО-01:
- Динамический диапазон изменения коэффициента усиления дефектоскопа ВД-132-ОКО-01: 0 - 80 дБ (UT) / 0 - 65 дБ (ET) с шагом 1 дБ;
- Полосовые и дифференциальные фильтры приёмных трактов выбираются в соответствии с задачей контроля (UT, ET)
- Создание смесей сигналов (ET)
- Многоканальный многочастотный контроль (ET)
- Диапазон частот вихретоковых каналов дефектоскопа ВД-132-ОКО-01: 100 Гц - 1 МГц (ET)
Основные технические характеристики вихретокового дефектоскопа ВД-132-К-IIIY-ОКО-01:
|
Количество каналов (в соответствии с заказом потребителя) |
от 4-х до 32-х |
|
Напряжение на выходе генератора (шаг ослабления 6 дБ) |
8 В |
|
Максимальный ток генератора |
100 мА |
|
Диапазон частот |
100 Гц - 1 МГц |
|
Коэффициент усиления для дифференциального ВТП |
20 - 86 дБ |
|
Коэффициент усиления для абсолютного ВТП |
0 - 80 дБ |
|
Количество разрядов АЦП |
12 |
- Вихретоковый дефектоскоп ВД-132-К-IIIY-ОКО-01 - 1шт.
- Блок вихретоковый - 1шт.
- Блок питания аккумуляторный -1 шт.
- Блок питания сетевой - 1шт.
- Преобразователь вихретоковый ПН-12-МДФ01 (с кабелем соединительным) - 1шт.
- Карта памяти компакт-флэш - 1шт.
- Устройство чтения карты памяти -1 шт.
- Программное обеспечение для работы дефектоскопа с ПЭВМ - 1 комплект
- Устройство зарядное АЗУ-6
- Стандартный образец предприятия СОП 7.001.70 (сталь 45)
- Образец зазора -1 шт. (по отдельному заказу потребителя)
- Сканирующее устройство -1 шт. (по отдельному заказу потребителя)
- Чехол для блока электронного - 1 шт.
- Кейс для запасных частей и принадлежностей - 1 шт.
- Руководство по эксплуатации дефектоскопа ПП - 1 экз.
- Руководство по эксплуатации автоматического зарядного устройства АЗУ-6 - 1 экз.
*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
