Двухпроволочные эталоны качества изображения Duplex IQI Kowotest
Двухпроволочный эталон качества изображения используется в радиографии для оценки нерезкости изображения (пленка и цифровое изображение) в соответствии с ISO 19232-5 и ASTM E2002, а также для определения базового пространственного разрешения цифровых изображений в соответствии с EN 13068, ISO 16371-1, ISO 17636-2 и ASTM E2597.

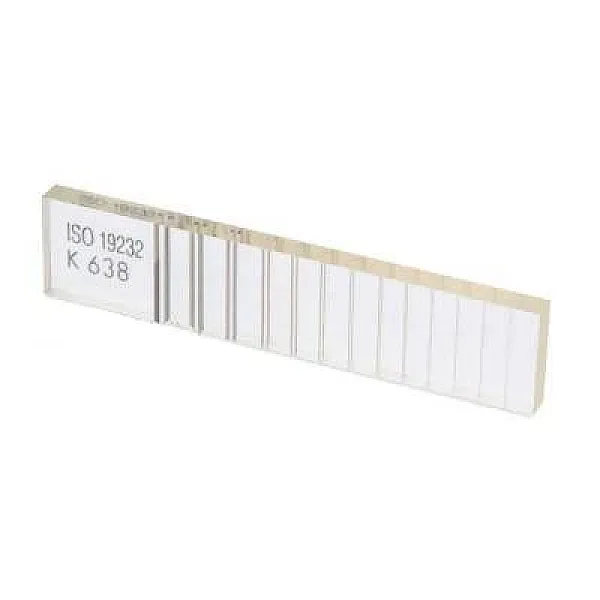

Эталон изготовлен из жесткого прозрачного пластика внутри которого размещены пары проволок. Расстояние между проволоками в паре равно их диаметру, от пары к паре диаметр и расстояние между проволоками уменьшается.

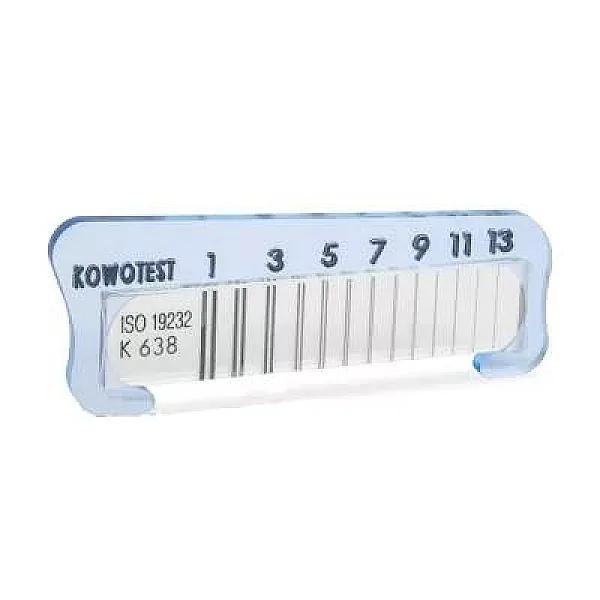

Для оценки базового пространственного разрешения детектора эталон должен располагаться непосредственного на его поверхности. Согласно ГОСТ ISO 17636-2 (п. 6.7; приложение С) и ASTM E2597 (п. 7.7.1) эталон должен быть установлен таким образом, чтобы проволоки не накладывались на сетку пикселей детектора, а располагались по отношению к ней под углом 2–5°. Для этого используется позиционирующая скоба из пластика, которая поставляется в комплекте с эталоном (рис. ниже). На скобу также нанесены свинцовые цифры, соответствующие номеру нечетных пар проволок, что облегчает их идентификацию на полученном снимке.
Двухпроволочный эталон Duplex IQI Kowotest выпускается в трех модификациях:
- IQI-D13 — базовая версия из 13 пар проволок для детекторов с шагом пикселя 50 мкм и более.
- IQI-D15 HiRes — версия для детекторов с шагом пикселя 32 мкм и более, имеет две дополнительные пары проволок D14 и D15. Предназначена для систем с высокой чувствительностью контроля, где необходимо обеспечить базовое пространственное разрешение изображения от 32 мкм и более, а значение нерезкости — от 0,06.
- IQI-D17 UHiRes HR4 — версия для детекторов с шагом пикселя 20 мкм и более. Включает в себя 14 пар проволок с D4 по D17. Предназначена для систем с высокой чувствительностью контроля, где необходимо обеспечить базовое пространственное разрешение изображения от 20 мкм и более, а значение нерезкости — от 0,04.
| Номер пары проволок | Эталон | Материал |
Диаметр проволок в паре и расстояние между ними, мм |
Значение нерезкости | ||
| IQI-D13 | IQI-D15 HiRes | IQI-D17 UHiRes HR4 | ||||
| D1 | + | + | вольфрам | 0,800 | 1,60 | |
| D2 | + | + | вольфрам | 0,630 | 1,26 | |
| D3 | + | + | вольфрам | 0,500 | 1,00 | |
| D4 | + | + | + | платина | 0,400 | 0,80 |
| D5 | + | + | + | платина | 0,320 | 0,64 |
| D6 | + | + | + | платина | 0,250 | 0,50 |
| D7 | + | + | + | платина | 0,200 | 0,40 |
| D8 | + | + | + | платина | 0,160 | 0,32 |
| D9 | + | + | + | платина | 0,130 | 0,26 |
| D10 | + | + | + | платина | 0,100 | 0,20 |
| D11 | + | + | + | платина | 0,080 | 0,16 |
| D12 | + | + | + | платина | 0,063 | 0,13 |
| D13 | + | + | + | платина | 0,050 | 0,10 |
| D14 | + | + | платина | 0,040 | 0,08 | |
| D15 | + | + | платина | 0,032 | 0,06 | |
| D16 | + | платина | 0,025 | 0,05 | ||
| D17 | + | платина | 0,020 | 0,04 | ||
| Наименование | Количество |
| Двухпроволочный эталон Duplex IQI Kowotest | 1 шт. |
| Скоба для позиционирования эталона | 1 шт. |

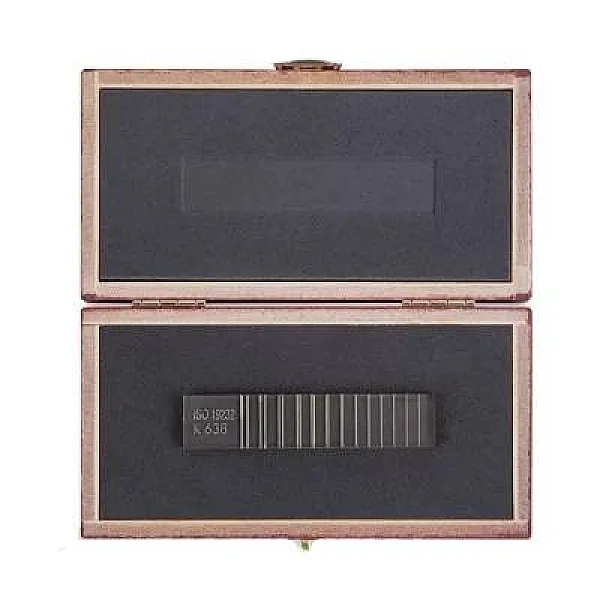

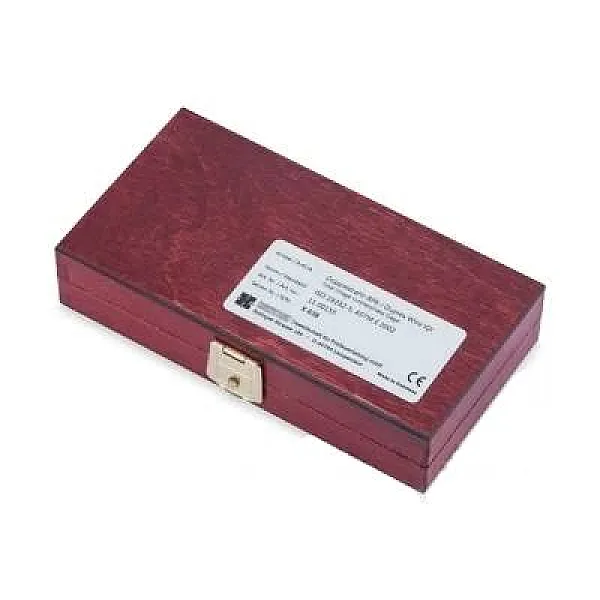

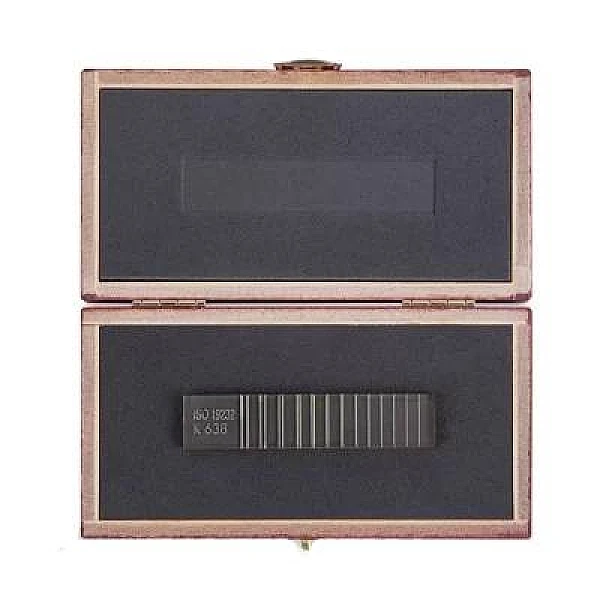

| Деревянный футляр | 1 шт. |
| Паспорт | 1 экз. |
| Сертификат испытаний «Test Certificate» (от производителя) | 1 экз. |
| Декларация о соответствии «EC Declaration of Conformity according to ISO/IEC 17050-1/-2:2004» (от производителя) | 1 экз. |
| Краткая инструкция «Short Instruction» (от производителя) | 1 экз. |
