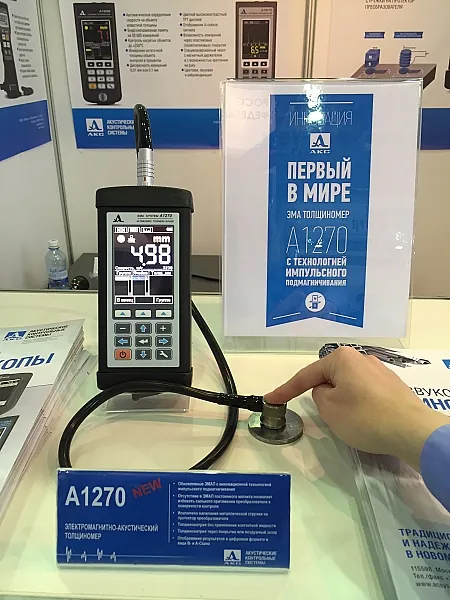

Обновленный ЭМА толщиномер с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.
Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.
Схема традиционного ЭМА преобразователя и ЭМА преобразователя с импульсным электромагнитом
Назначение
Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости.
Оценка степени анизотропии материала.
Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности.
Толщиномертия листового проката.
Функциональные возможности
Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.

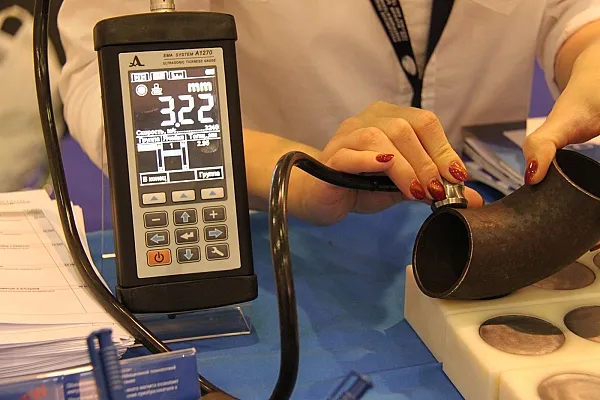

Сканирование объекта контроля.
Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.
Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).
Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.
Особенности
Диапазон измеряемых толщин от 0,5 до 50 мм.
Быстрый доступ к функциям управления.
Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца.
Автоматическое определение скорости ультразвука на объекте известной толщины.
Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения.
Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов.
Большой информативный цветной TFT дисплей.
Возможность смены ориентации изображения при повороте прибора на 90 градусов.
Управление яркостью подсветки прибора.
Встроенный литиевый аккумулятор.
Индикатор уровня заряда аккумулятора.
Время непрерывной работы 9 ч.
Звуковая, цветовая и виброиндикация.
Дискретность индикации измерений толщины 0,01 или 0,1 мм.
Передача данных на ПК через USB.
Программное обеспечение для приема данных из прибора и сохранения их на ПК.
Специализированный чехол – планшет, с возможностью крепления электронного блока прибора для удобства работы в труднодоступных местах и на высоте, защищает электронный блок толщиномера от грязи, воды и пыли.
Режимы работы

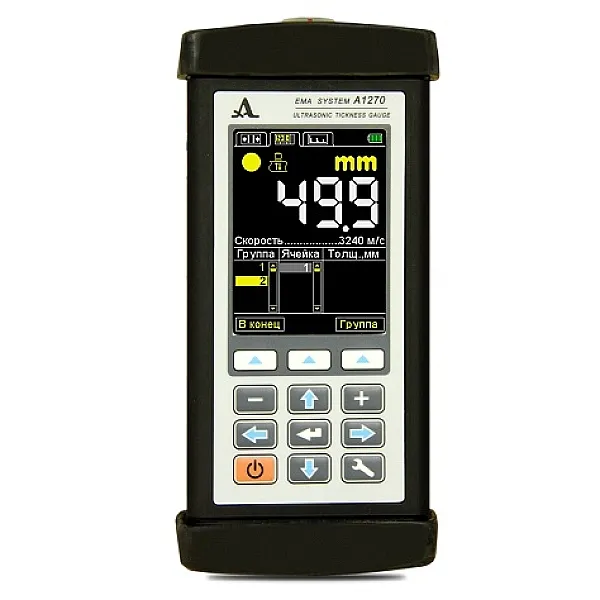

Режим Память
Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы - ячейки в группах - результаты).

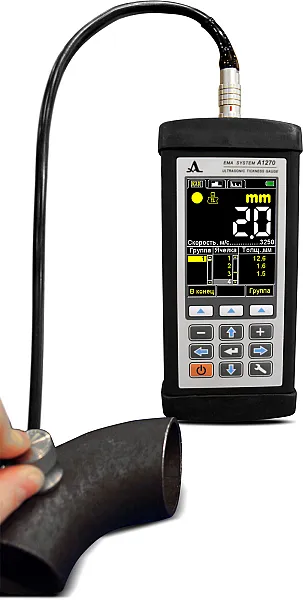

Отображение цифровых значений результатов измерений в горизонтальном и вертикальном положении дисплея.
Особенности:
Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределение результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
Коррекция сохраненных результатов, путем проведения повторных измерений с последующей записью новых данных в корректируемую ячейку памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

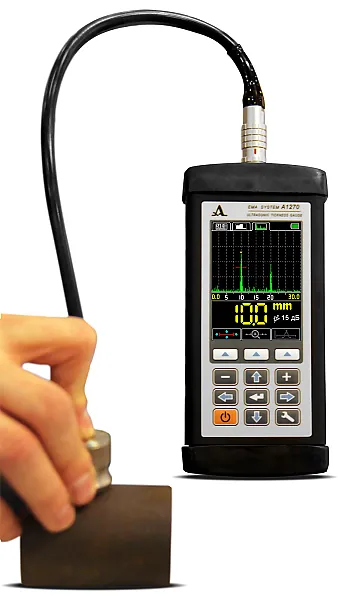

Режим А-Скан
Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана.
Отображение А-Скана сигнала при горизонтальном и вертикальном положении дисплея.
Особенности:
Режим позволяет исключить неточности в измерениях, вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы.
Выбор способа измерения:
- по первому превышению сигналом уровня строба;
- по максимуму сигнала в стробе;
- между двумя максимальными сигналами в стробе (позволяет осуществлять толщинометрию металла через лакокрасочные покрытия без зачистки);
- сложение всех сигналов в стробе (функция АКФ).
Просмотр выбранных участков сигнала, текущих параметров и настроек.
Сохранение изображения А-Скана вместе с цифровым результатом измерения.
Режим В-Скан
Применяется для поиска коррозионных повреждений при проведении сканирования объекта контроля с отображением графического В-Скана.
Отображение В-Скана при горизонтальном и вертикальном положении дисплея, соответствующего профилю толщины контролируемого изделия.
Особенности:
Построение графического изображения В-Скана на экране прибора при проведении измерений со скоростью до 10 кадров в секунду.
Задание скорости движения преобразователя.
Задание количества измерений на фиксированное расстояние.
Отображение как текущего результата измерения, так и минимального/максимального.
Проведем демонстрацию оборудования онлайн или в нашем офисе
Характеристики
Комплектация
Базовый комплект
Наименование
А1270 – электронный блок ЭМА толщиномера
ЭМА преобразователь S3850 5.0A0D8ES со встроенным кабелем
