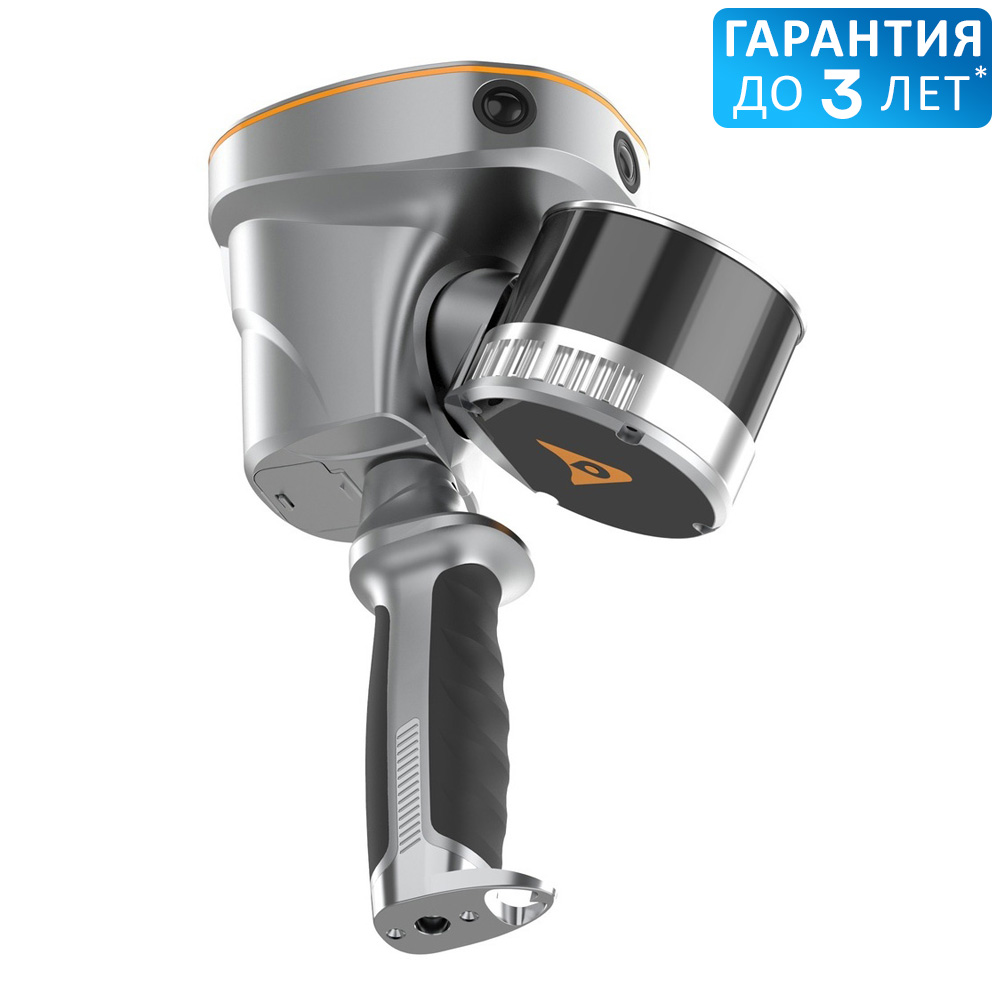

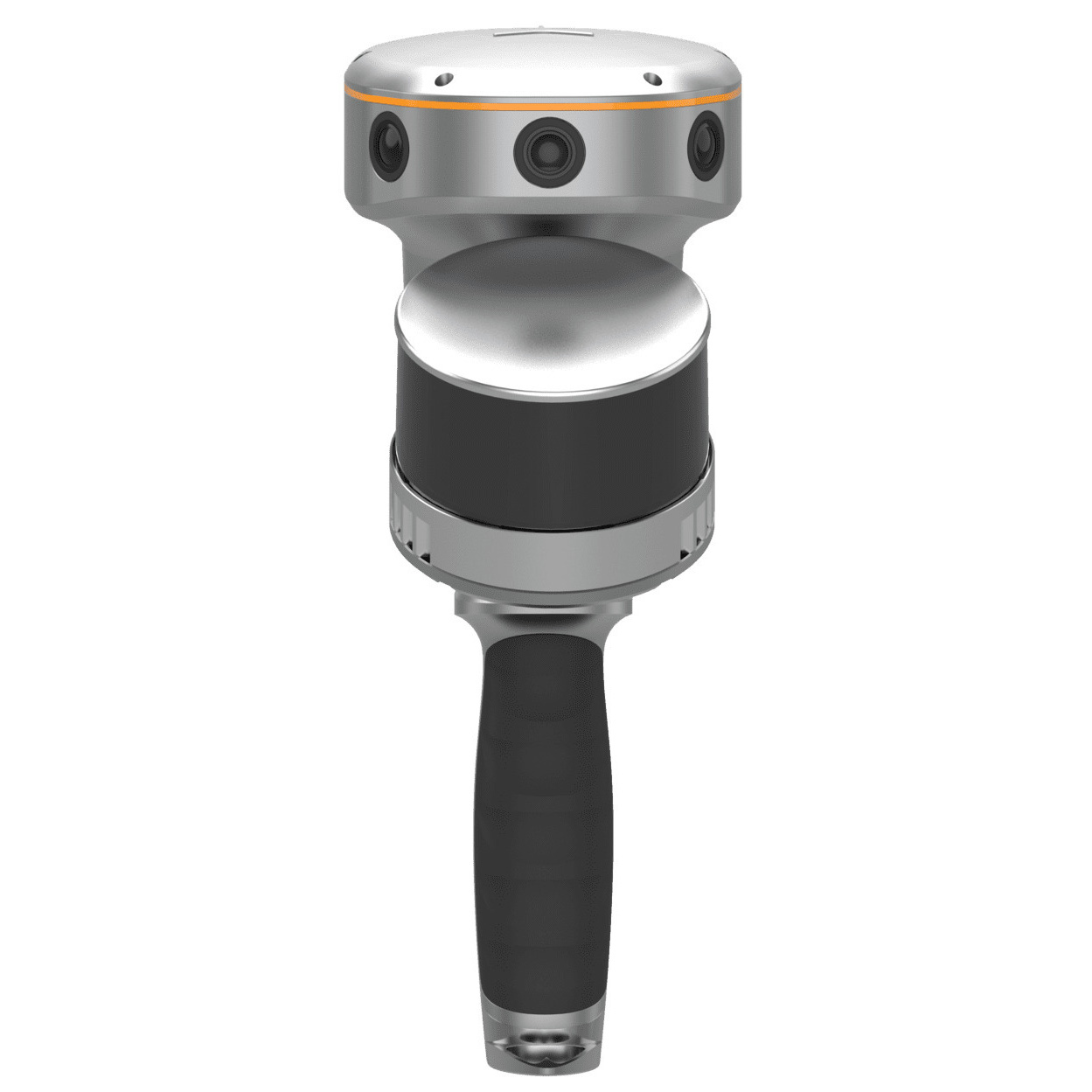

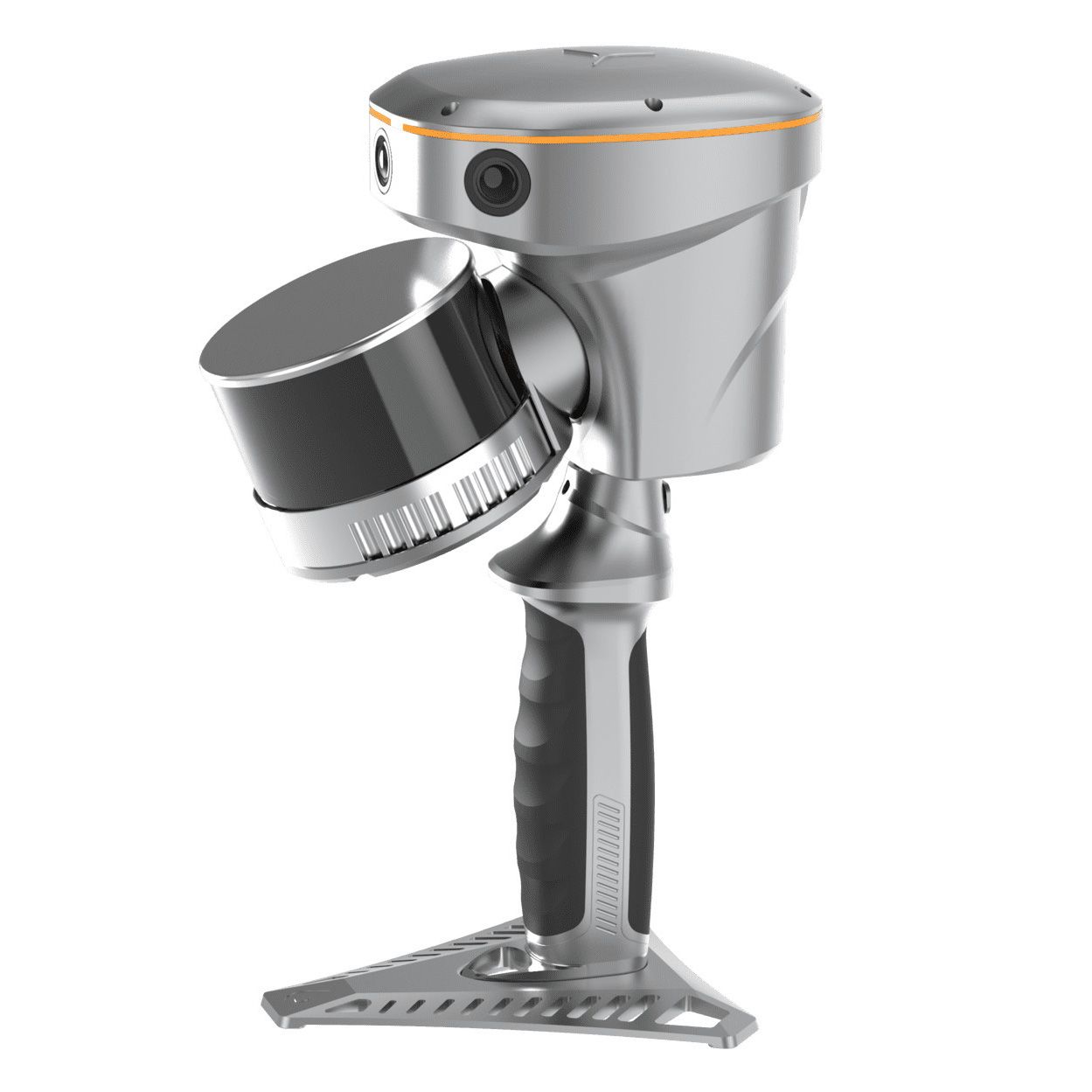

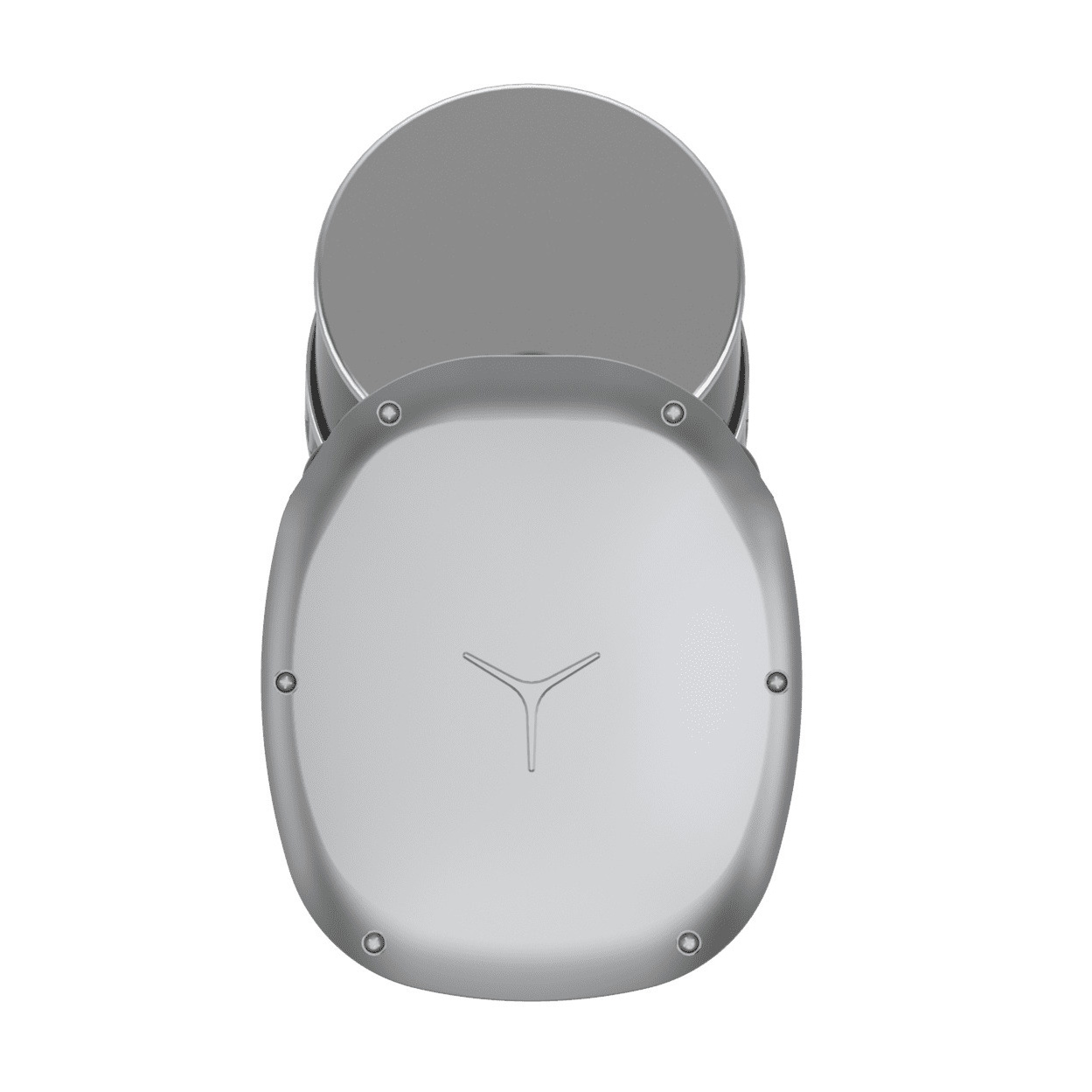

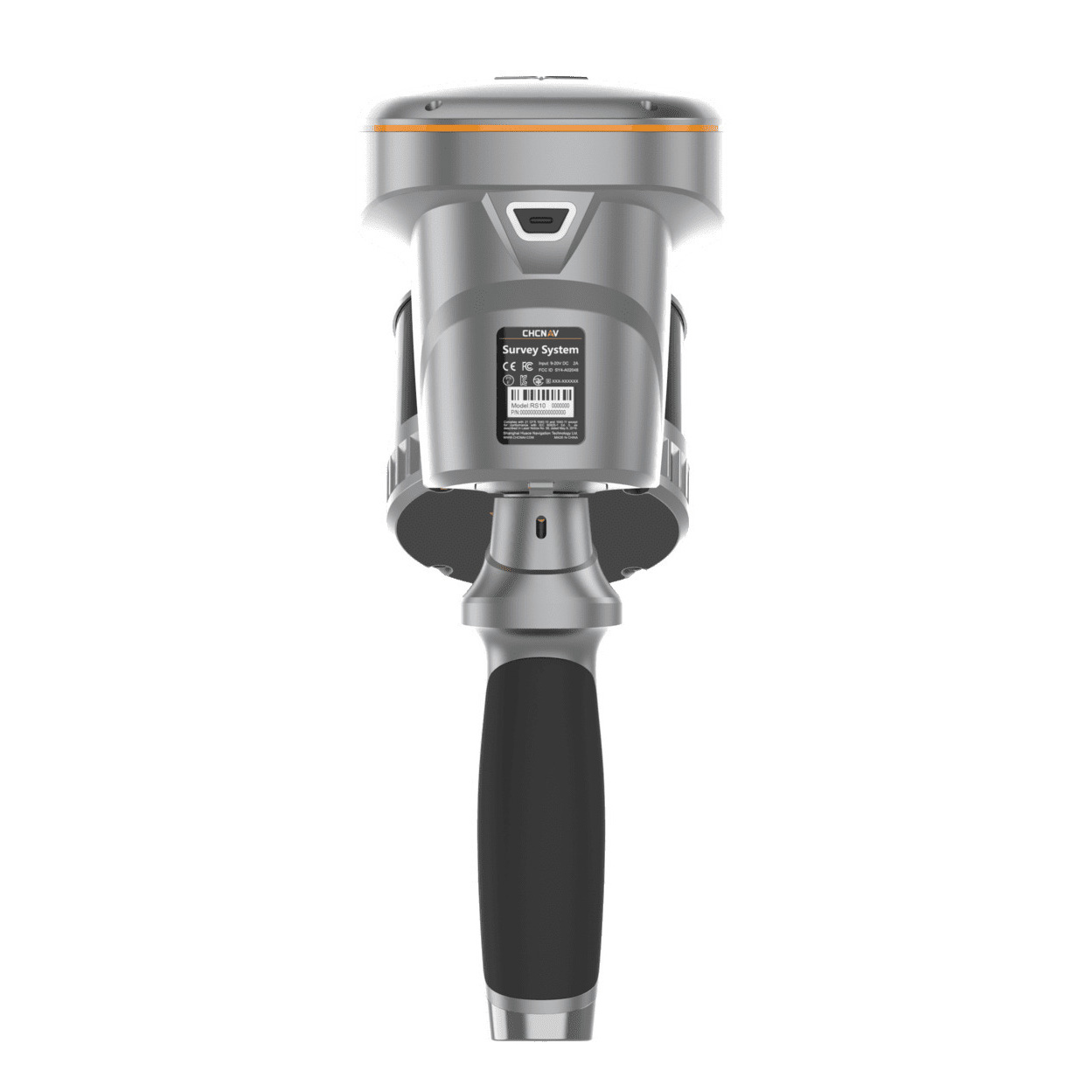

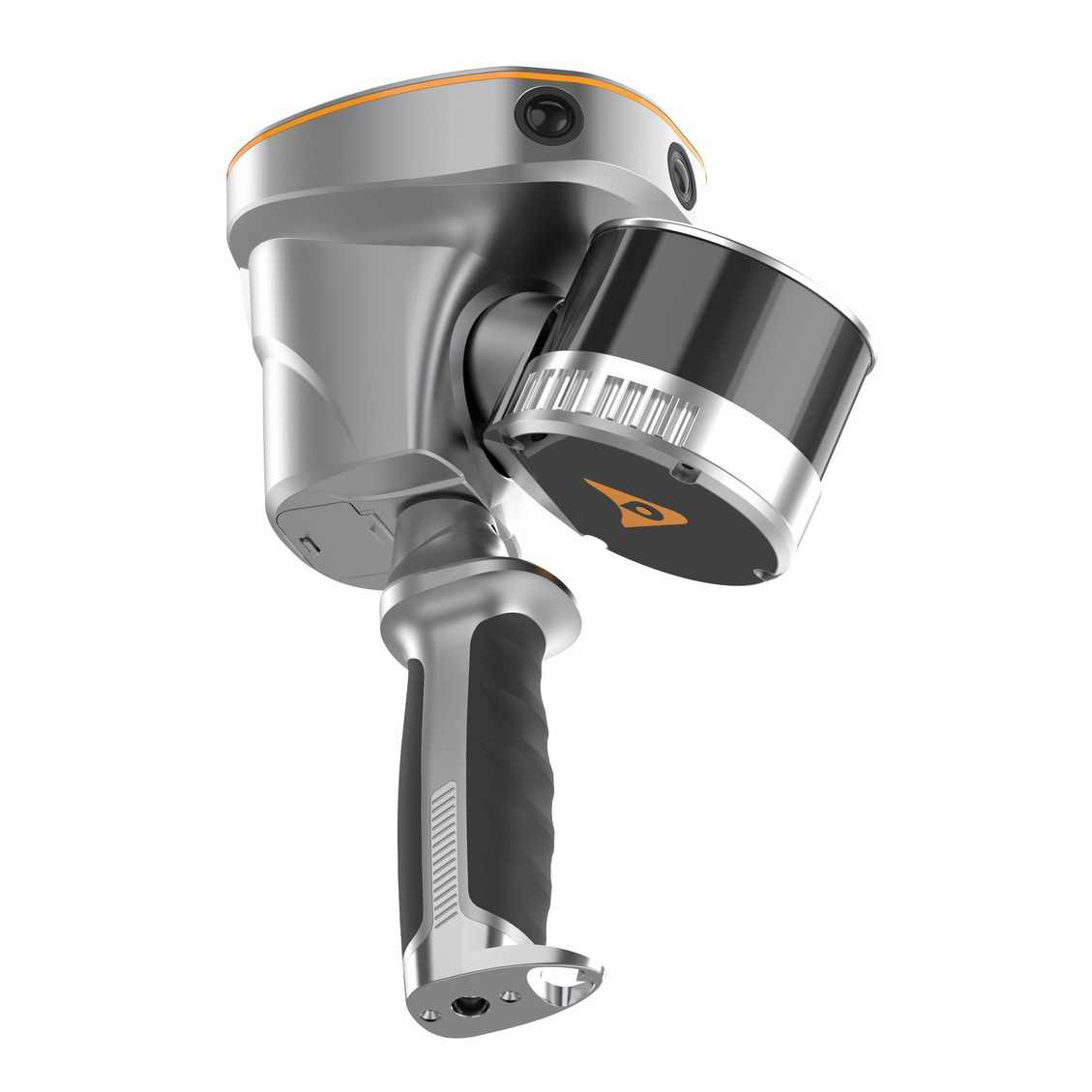

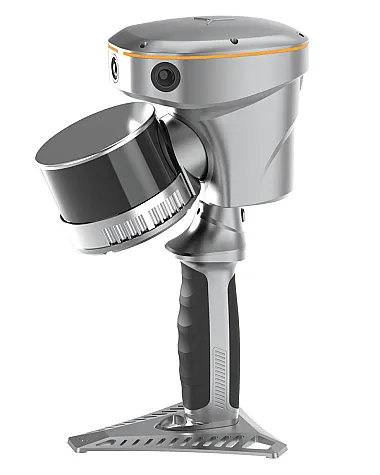

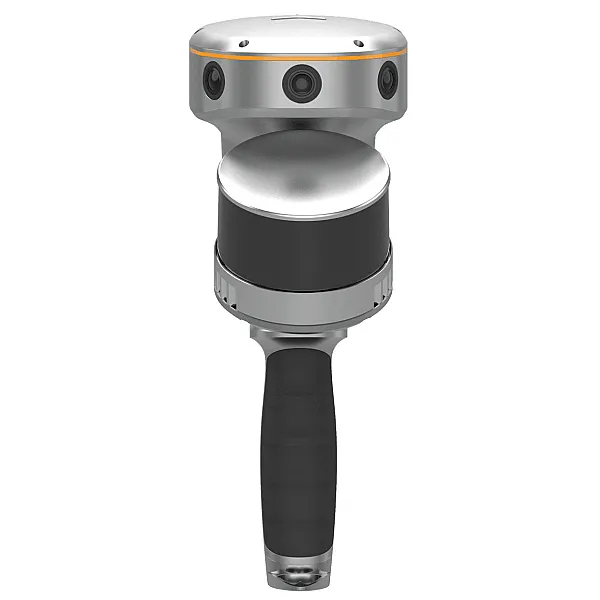

ГНСС-RTK сканер модели SLAM CHCNAV RS10-32
RS10-32 предлагает новый подход к геопространственной съемке, объединяя технологии GNSS RTK, лазерного сканирования SLAM и визуального позиционирования в единую платформу, предназначенную для повышения эффективности и точности 3D-сканирования и геодезических работ в помещениях и на улице.
- Масса 1.9 кг;
- 3 камеры по 5 МП каждая;
- Работа в Landstar 8 (04.24) и простота освоения для пользователей GNSS PrinCe;

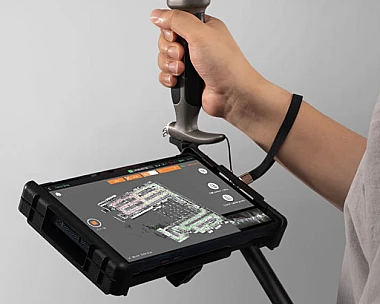

- Поддержка приложения SmarGo, отображение точности сканирования в реальном времени;
- С помощью CoProcess можно отправить данные с прибора RS10 в ПО CoProcess и быстро превратить в чертежи;
- Технология Sfix для измерения в недоступных местах с точностью до 5 см в течении 1 минуты при пропадании сигнала со спутников;
- Технология Vi-LIDAR для определения координат точек прямо с изображения в ПО Landstar с точностью до 5 см в пределах 15 метров;
- VIS камеры: 3 HD камеры;

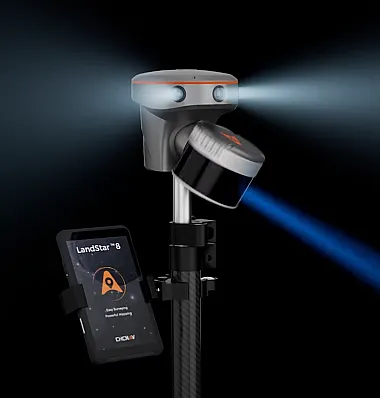

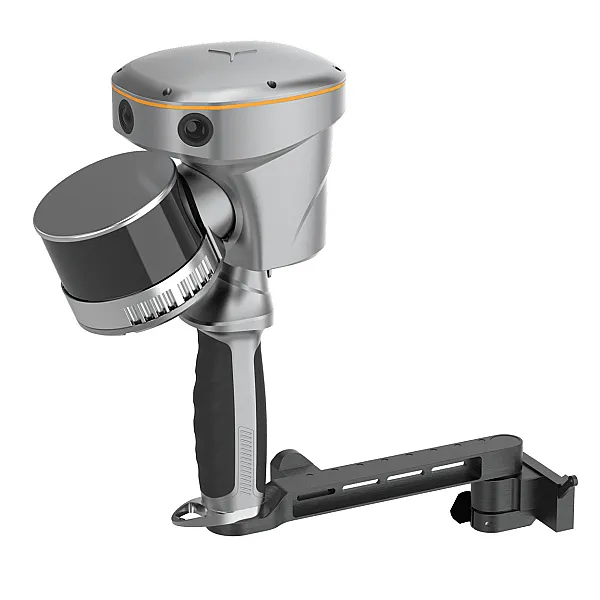

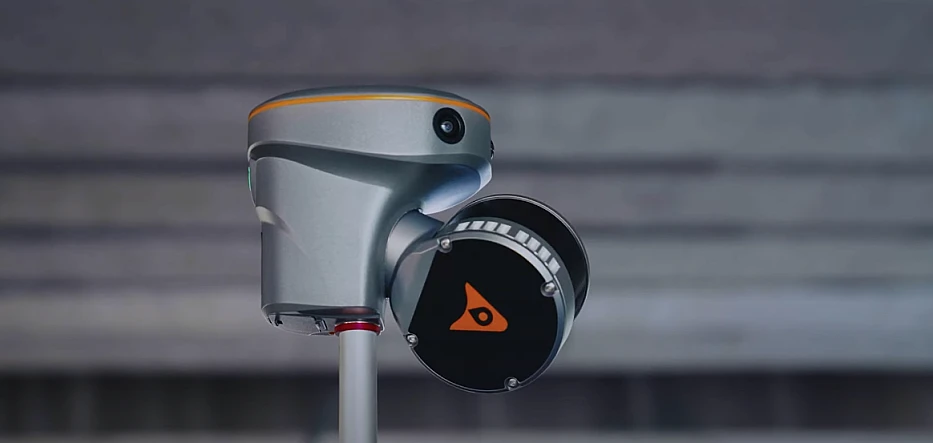

- Съемная ручка с возможностью установки прибора на веху;
- Встроенный IMU, частота 200 Гц;
- Защита IP64 для работы в сложных условиях;
- Память 500Гб с возможностью заказа версии с 1 Тб;
- Съемная батарея с горячей заменой, до 60 минут работы на одном заряде.

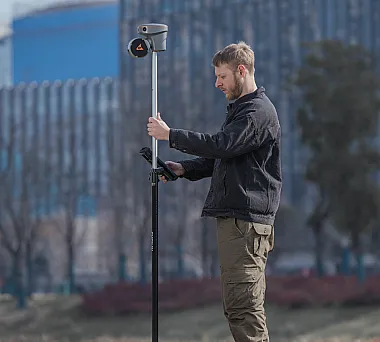

Прибором можно выполнять измерения точек в зонах с плохим приёмом сигналов спутниковых систем или даже при отсутствии сигнала него, так как обеспечивается новый уровень гибкости и точности в работе. Устройство поддерживает как традиционную RTK-съёмку, так и трехмерную оцифровку реальности, что упрощает полевые работы и повышает качество данных.
RS10-32 - это универсальное решение для геодезистов, специалистов по гражданскому строительству, а также для сельскохозяйственной и лесной съемки, обследования линий электропередач и сбора данных в подземных пространствах.
- Новейшая ГНСС плата Unicore 1408 каналов
- Антенна 4 поколения со стабильным фазовым центом
- Улучшение отслеживания спутников на низких углах возвышения
- Точность в RTK в 3 см в сложных условиях

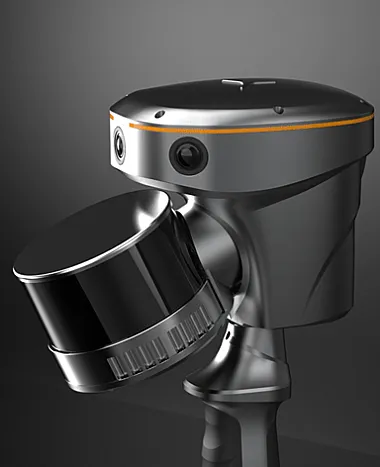

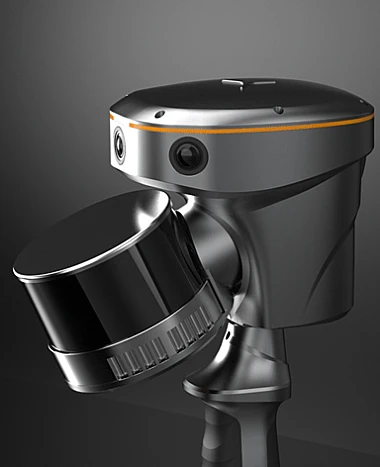

RS10-32 разработан компанией CHCNAV после многих лет работы над технологиями GNSS и SLAM. ГНСС-приёмник использует новую конструкцию антенны с улучшенной стабильностью фазового центра 4-го поколения, что позволяет обеспечить точность позиционирования RTK менее 3 см в сложных условиях. Кроме того, в RS10-32 встроен высокоточный LiDAR и три HD-камеры, что позволяет проводить абсолютно точные измерения с точностью до 5 см в любых условиях. Это устройство предоставляет профессионалам инструменты, необходимые для сбора больших и точных данных, от архитектурных проектов до сложных инфраструктурных решений.
Интеграция высокоточных технологий GNSS и SLAM позволяет устранить необходимость традиционного для SLAM замыкания полигонов, которое часто увеличивает время сбора данных. Благодаря этому обеспечивается улучшенное планирование маршрута без замыканий, что оптимизирует сбор полевых данных и значительно сокращает время на измерения.
RS10-32 - это устройство, которое может создавать облако точек и определять местоположение объектов в реальном времени. Оно оснащено мощным процессором, который позволяет ему выполнять одновременное определение местоположения и построение облака точек в реальном времени. Это значит, что вы можете получать облака точек с географической привязкой прямо в поле, без необходимости дополнительной обработки данных. Пользователи могут вносить изменения в процессе работы, чтобы получить более точные результаты. RS10-32 может выполнять измерения в одном проекте для больших территорий площадью до 13 000 квадратных метров, что делает его идеальным для быстрых и сложных проектов, где важны скорость и детальность полученных данных.

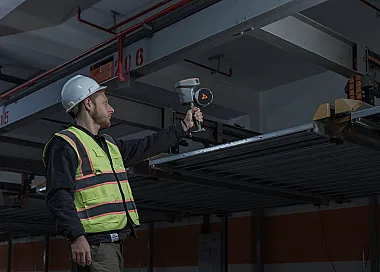

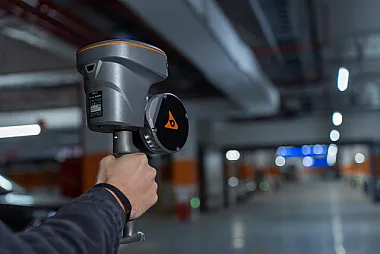

RS10-32 выполняет сбор данных как на улице, так и внутри помещений. При этом вы можете использовать единую систему координат, процесс перехода снаружи внутрь зданий происходит бесшовно. Пользователи могут выбрать нужную систему координат с помощью приложения SmartGo или программного обеспечения LandStar. Это позволяет им собирать данные последовательно, просто и точно.
Инновационная технология SFix позволяет определять координаты точек даже в условиях слабого сигнала GNSS или в его отсутствии. Это происходит благодаря работе ГНСС-приёмника в режиме RTK-ровера с использованием данных, получаемых от SLAM и видеокамер. Технология SFix обеспечивает точность до 5 см в течение 1 минуты после пропадания данных со спутников. Это открывает новые возможности для съемки внутри помещений и городской застройки в режиме RTK-ровера.
Технология Vi-LiDAR позволяет проводить измерения бесконтактным способом. Она использует комбинацию возможностей GNSS-ровера и лазерного сканирования. Для этого нужно выбрать точку на изображении в программе LandStar. Затем система автоматически рассчитает трехмерные координаты этой точки в реальном времени. Точность измерений составляет до 5 см в пределах 15 метров.
|
Название |
Значение |
|
Размеры, мм |
178×126×213 |
|
СКП абсолютная в плане |
<5 см |
|
СКП абсолютная по высоте |
<5 см |
|
Точность относительная |
<1 см |
|
Масса, кг |
1.9 (включая ГНСС-приемник и батарею) |
|
Сбор данных без необходимости замыкания полигонов |
Поддержка |
|
Отображение точности в реальном времени |
Поддержка |
|
Поле зрения |
360° × 270° |
|
Класс лазерного излучения |
1 (в соответствии IEC 60825-1:20145) |
|
Количество каналов лазера |
32 |
|
Шум, см |
2 |
|
Частота измерений, Гц |
10 |
|
Количество отражений |
До 3 |
|
Скорость сканирования, точек в секунду |
640 000 |
|
Максимальная дальность сканирования, м |
300 |
|
Минимальная дальность, м |
0.05 |
|
Минимальная дальность работы |
80 м, отражательная способность > 10% (на все каналы) |
|
Поле зрения лазера (вдоль) |
360° |
|
Поле зрения лазера (поперек) |
40.3° (от -20.8° до +19.5°) |
|
Длина волны |
905 нм |
|
Угловое разрешение |
0.18° (10 Гц) |
|
ГНСС-плата |
Трёхчастотная, ГЛОНАСС, GPS, BeiDou, Galileo, 5 Гц |
|
СКП PPK |
в плане: 3 mm + 1 ppm RMS, по высоте: 5 mm + 1 ppm RMS |
|
СКП Статика |
в плане: 2.5 мм + 0.5 мм/км, по высоте: 5.0 мм + 0.5 мм/км |
|
Визуальное позиционирование |
Поддержка |
|
Автоматическая инициализация |
Поддержка |
|
Частота обновления данных |
200 Гц |
|
СКП определения местоположения без потери сигнала ГНСС |
0.005 градусов крен/тангаж, 0.010 градусов - курс; 1 см в плане, 2 см по высоте |
|
ПО для сбора геопространственных данных |
CoPre, CoProcess, LandStar |
|
Количество камер |
3 |
|
Тип фотокамеры |
Встроенная, калиброванная со сканером |
|
Разрешение камеры |
15 Мп (5 Мп*3), 2592 × 1944 |
|
Эффективные пиксели фотокамеры |
2.0 мкм |
|
Поле зрения камеры |
210°×170° |
|
Память |
512 Гб |
|
Рабочая температура |
от -20 °C до +50 °C |
|
Температура хранения |
от -20 °C до +60 °C |
|
Класс пыле-влаго защиты |
IP64 (в соответствие IEC 60529) |
|
Влажность (рабочая) |
80%, без конденсации |
|
Тип питания |
Сменные батареи, поддержка горячей замены |
|
Время работы от одной батареи |
60 мин |
|
Входное напряжение, В |
9-20 (пост.ток) |
|
Мощность, Вт |
24.48 |
|
Энергопотребление, Вт |
30 |
| Наименование | Артикул | Кол-во |
| ГНСС-RTK сканер SLAM CHCNAV RS10 | S2070010B476005100 | 1 |

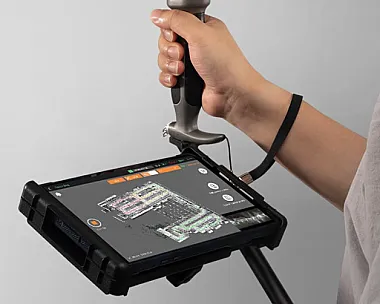

| Планшет LT800 | - | 1 |
| Батарея с уровнем заряда аккумулятора | 0101 070 188 | 4 |
| Зарядное устройство | 2604 030 009 | 1 |
| Кабель передачи данных USB3.0 TYPE-C | 0105 030 123 | 1 |
| Ручка для переноски, установлена на RS10 | - | 1 |
| Крепление планшета без ответной части на веху | - | 1 |

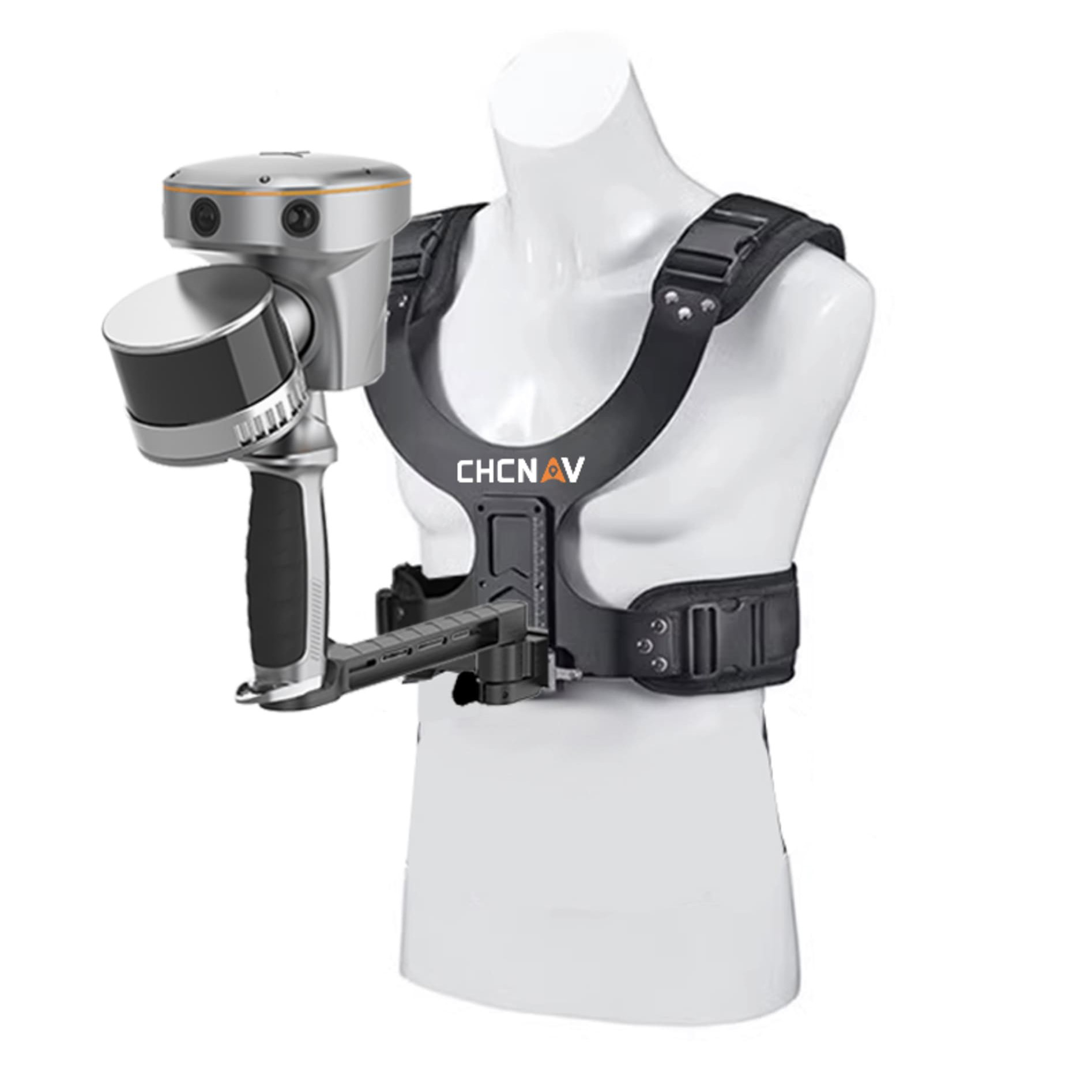

| Крепление для переноски RS10 на плечах | - | 1 |
| Жесткий кейс для транспортировки | 4106 040 397 | 1 |
| Салфетки для очистки | 4190 070 026 | 1 |
| CoPre базовая версия с опцией обработки данных SLAM на USB носителе. Постоянная лицензия | 8005 010 084 | 1 |
| Сертификат о тестировании на точность | - | 1 |
