GUL Wavemaker G4 mini - обследование трубопроводов
Система экспресс-диагностики трубопроводов для быстрого обнаружения коррозии на протяженных участках.

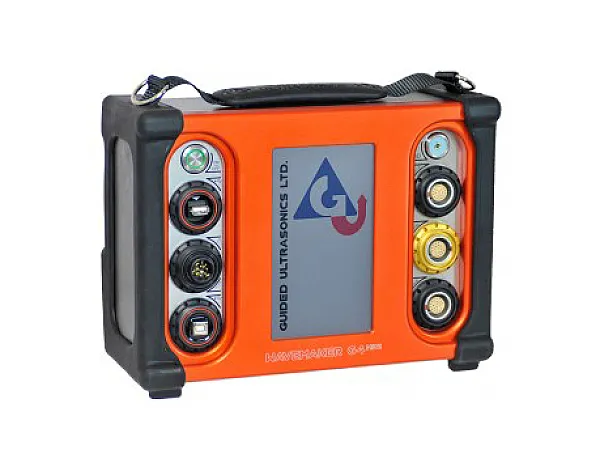

Wavemaker G4 mini— это самая современная система скринингового сканирования труб, разработанная для быстрого обнаружения коррозии и других дефектов на внутренних и наружных стенках трубы. Вышла на смену модели G4.
Общее время на проведение монтажа, сканирования и предоставления результатов на мониторе в зависимости от диаметра трубопровода составляет от 5 до 15 минут.
Применение данной системы позволяет своевременно определять недопустимые дефекты в труднодоступных местах, повысить надежность оборудования, снизить простои и материальные потери из-за сквозных пропусков.
Система Wavemaker G3 внесена в государственный реестр средств измерений под номером № 29841-05 (обновлен в 2011г. под номером 47590-11). Получен сертификата СИ на Wavemaker G4, номер в Госреестре 55025-13.
Компания Guided Ultrasonics Ltd была образована в 1999 году на базе Королевского колледжа Неразрушающего Контроля (Великобритания) с целью вывода на рынок новейших разработок и запатентованных технологий данного института. Основным продуктом данной компании стала система Wavemaker, созданная для комплексной оценки состояния трубопроводов, и имеющая в своей основе запатентованную технологию генерации, приема и анализа направленных УЗ-волн низкой частоты, в т.ч. волн Лэмба, «крутильных» и др. видов волн.
С 2002 г. налажено серийное производство данного оборудования. Сначала в открытой продаже появились системы Wavemaker SE16, затем на их смену пришли Wavemaker G3, а с июля 2012 года компания Guided Ultrasonics Ltd официально объявила о начале продаж нового поколения оборудования под индексом G4, которое затем было преобразовано в G4 mini.
Попытки скопировать данную технологию и создать работающий образец предпринимались ранее и предпринимаются по сей день. Но с уверенностью можно заявить, что ни одна из них не увенчалась успехом, и ни один из аналогичных приборов до сих пор не попал в серийное производство.

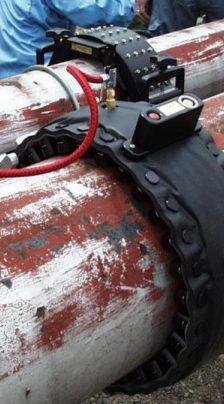

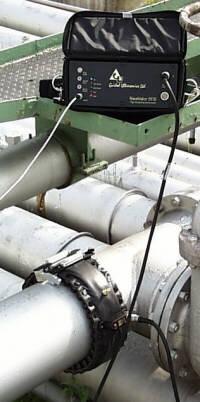

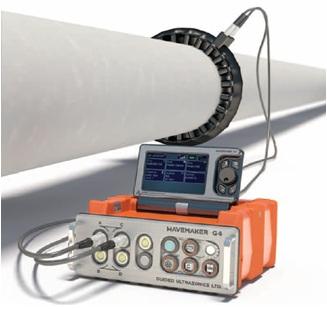

Wavemaker G4 mini позволяет производить комплексную инспекцию больших участков трубопроводов при помощи всего одного кольца с преобразователями, расположенного в удобном для контроля месте.
Гарантирует эффективный контроль трубопроводов
- Над поверхностью земли
- Под дорогами, железнодорожными переездами, эстакадами
- Под естественными и искусственными водоемами
- Сквозь стены и перекрытия
- Другие изолирующие среды
В обе стороны от кольца на расстояние до 250 м распространяются направленные ультразвуковые волны, позволяющие с помощью эхо-сигнала получить наглядную информацию о дефектах, трещинах и коррозии трубы. При этом доступ к трубе необходим только в месте установки преобразователей. Обследование может выполняться в процессе эксплуатации труб, заполненных жидкостью или газом, а также при повышенных температурах.
Основные преимущества WAVEMAKER G4:
- контроль труб различного диаметра;
- подлежит проверки 100% объема трубы;
- осуществление полноценного контроля качества трубопровода без вывода его из эксплуатации;
- сухой контакт;
- зачистка изоляции не требуется (лишь в месте расположения кольца);
- трубу нагружать не нужно;
- возможность осуществления контроля даже через лакокрасочное покрытие;
- возможность сканирования при высоких температурах (при использовании высокотемпературных колец — свыше 250 градусов по Цельсию);
- большая эффективная длина диагностируемого участка (до 250 м в каждом направлении);

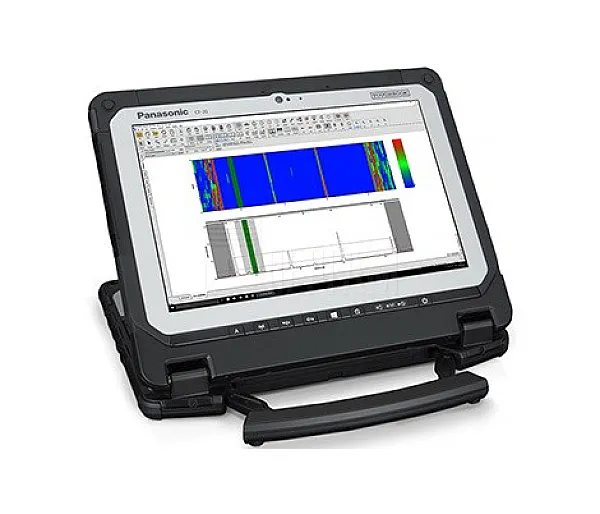

- наглядность результатов сканирования (все данные выводятся на экран компьютера в виде информативного графика);
- высокая скорость сканирования.
Применения системы скринингового тестирования труб WAVEMAKER G4:
- надземные секции трубопровода;
- прохождения через стену;
- пересечения дорог трубопроводами;
- прямолинейные секции труб при необходимости 100%-го контроля объема;
- контроль коррозии под изоляцией, минимальное удаление изоляции;
- контроль при использовании различных типов опор;
- сферические опоры;
- подходящие к пристани трубопроводы;
- криогенные трубопроводы.
При этом в стороны от места нахождения кольца с датчиками могут быть просмотрены десятки метров трубы. Также данная система позволяет просматривать такие труднодоступные участки трубы, как, например, участки под дорогой.
Возможности:
- контроль может производиться на действующем трубопроводе при повышенных температурах;
- проверяется весь объем трубы (выбранной для проверки длины);
- благодаря режиму «пульс-эхо» можно получать информацию о предварительном размере и местонахождении дефекта;
- наличие усовершенствованного анализа существенно облегчает описание результатов.
|
Генератор | |
|
Частотный диапазон |
7 -150кГц |
|
Максимальное напряжение |
400Vpp |
|
Частота |
20 Гц |
|
Приемник | |
|
Частота сбора данных |
100 - 500кГц |
|
Усиление |
10 to 90 dB |
|
Максимальный диапазон сканирования |
400м |
|
Максимальное число усреднений |
256 |
|
Питание | |
|
Тип аккумулятора |
6.6 Ah, 14.8V Li-Ion |
|
Время работы от аккумулятора |
10-12ч (до 150 замеров) |
|
Общие | |
|
Габариты |
22x30x13см |
|
Вес |
4.4 кг |
|
Кол-во каналов |
16 |
|
Дисплей |
Сенсорный LCD 7” (800x480) |
|
Программное обеспечение |
WavePro 4 |
|
USB |
USB 2.0 |
|
Автоматическое определение сканирующего кольца |
Тип, размер, серийный номер |
|
Опрос сканирующего кольца |
Измеряется емкость каждого преобразователя с точностью до 0.1 нФ |
|
GPS |
Да, 20 каналов |
|
Идентификация оператора |
Слот для считывания ID-ключей |
|
Самодиагностика |
Автоматическая диагностика состояния внутренних плат, кабелей, сканирующих колец |
