Портативный импульсный рентгеновский аппарат АРИНА-7
Тип оборудования: Рентгеновский аппарат, рентгенаппарат, рентгеновский дефектоскоп, рентгеновская трубкаПроизводитель: Россия
Серия: АРИНА
Модель: АРИНА-7
Описание: Переносной импульсный рентгеновский аппарат
Гарантия: 12 месяцев
Назначение рентгеновского аппарата АРИНА-7

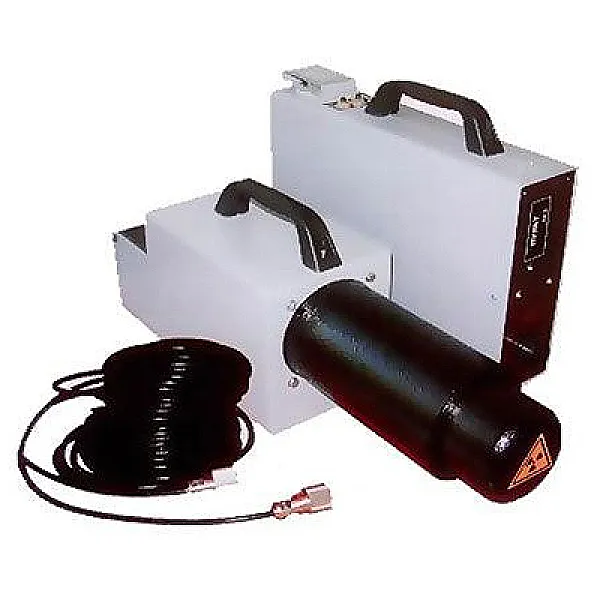

Портативный импульсный рентгеновский аппарат АРИНА-7 предназначен для дефектоскопии промышленных изделий, методом радиографического неразрушающего контроля (методом рентгенографии). Рентгеновский аппарат АРИНА-7 применяют в промышленности для контроля качества сварных швов трубопроводов, металлических сварных конструкций, листовых и профильных изделий, а также отливок и паковок из цветных и черных металлов.Импульсный рентгеновский аппарат Арина-7 является одним из самых мощных приборов в этой серии с рабочим напряжением анода на рентгеновской трубке не менее 250 кВ. Рентгеновский аппарат этой серии представляет собой компактную переносную модель, в которой учтены последние достижения и разработки в области радиографии. Импульсный аппарат АРИНА-7 состоит из рентгеновского моноблока и ручного пульта управления, которые соединены между собой кабелем длинной 20 метров, что обеспечивает полную безопасность оператора.
Рентгенаппарат АРИНА-7 позволяет контролировать объекты толщиной стали до 80 мм, что дает этому аппарату широкие спектр применения в области радиографии. Кроме этого, рентгеновский аппарат Арина 7 имеет существенно больший ресурс работы по сравнению с аппаратами предыдущей серии.
Рентгеновский аппарат Арина 7 работает на принципе взрывной электронной эмиссии в рентгеновской трубке с холодным катодом.
Отличительные особенности рентген аппарата Арина-7
Компактный и простой рентгеновский аппарат, не требующий специальных навыков работы.Самый популярный рентгеновский аппарат в России. Имеет хорошее рабочее напряжение на трубке- 250 кВ
Простота в обслуживании
Максимальная толщина просвечиваемого материала по стали:
- с применением высококонтрастной рентгеновской пленки в комбинации со свинцовыми усиливающими экранами до 40 мм
- с применением высокочувствительной рентгеновской пленки в комбинации с флуоресцентными усиливающими экранами до 80 мм
Возможность направленного и панорамного просвечивания
Условия эксплуатации рентгеновского аппарата арина-7
УХЛ1 по ГОСТ 15150-69, но для работы при температурах от минус 40 до плюс 50°С, атмосферном давлении 101,3+5,3-25,6 кПа (760+40-200 мм рт. ст.), относительной влажности воздуха до 100% при температуре плюс 25° С и при более низких температурах без конденсации влаги.
Экспозиционная доза рентгеновского излучения на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке за 1000 имп. не менее 1500 мР. Интервал времени, в течении которого будут набраны 1000 импульсов, соответствует 1,5 минутам при напряжении питания аппарата (220±2) В.
Амплитуда напряжения на рентгеновской трубке 250...270 кВ
Диаметр фокусного пятна: 2 мм
Напряжение питания: сеть переменного тока 220В, 50Гц
Аккумуляторная батарея: 24В
Диапазон экспозиций: (7...300) сек
Масса и габаритные размеры составных частей рентгеновского аппарата АРИНА 7
| Рентгеновский блок АРИНА-7: | ||
| Масса | 8,5 | кг |
| Длина | 580 | мм |
| Ширина | 150 | мм |
| Высота | 200 | мм |
| Пульт управления: | ||
| Масса | 6,0 | кг |
| Длина | 380 | мм |
| Ширина | 270 | мм |
| Высота | 100 | мм |
ВНИМАНИЕ! Во избежание перегрева рентгеновского блока и выхода его из строя, суммарная экспозиция за 1 час работы аппарата не должна превышать 15 минут.
Характеристики импульсных рентгеновских аппаратов серии Памир и Арина:
Характеристики | ПАМИР-200 | ПАМИР-300 | АРИНА-1 | АРИНА-3 | АРИНА-7 | АРИНА-9 | |
Рабочее напряжение на рентгеновской трубке (кВ) | 200 | 300 | 180 | 180 | 250 | 300 | |
Доза рентгеновского излучения в прямом пучке на расстоянии 500 мм от фокуса трубки за 1,5 мин, мР | 600 | 1500 | 500 | 600 | 1000 | 1200 | |
Диаметр фокусного пятна (мм) | 2,5 | 2,5 | 3 | 3 | 2,5 | 2,5 | |
Максимальная толщина просвечиваемой стали с фокусного расстояния 700 мм за время экспозиции 10 мин. при использовании | |||||||
высококонтрастной плёнки со свинцовой фольгой (мм) | 20 | 30 | - | - | 20 | 25 | |
плёнки F8 с экранами RCF (мм) | 30 | 40 | 15 | 20 | 25 | 30 | |
плёнки F8 с экранами NDT 1200 (мм) | 40 | 50 | 25 | 30 | 40 | 50 | |
Мощность аппарата (Вт) | 150 | 300 | 100 | 150 | 250 | 300 | |
Источник питания | 220В 50Гц=12В | 220В 50Гц=24В | =24В | 220В 50Гц=24В | |||
Метод просвечивания | направленный / панорамный | ||||||
Вес излучателя (кг) | 5 | 8 | 8,9 | 5,5 | 7,9 | 8,1 | |
Габариты излучателя (мм) | 405×116×205 | 460×150×220 | 530×125×210 | 420×125×215 | 515×140×210 | 520×135×215 | |
Комплект поставки рентгеновского аппарата АРИНА-7
- Высоковольтный рентгеновский моноблок
- Блок питания и управления аппаратом
- Соединительный кабель, 20 м.
- Транспортировочный футляр
