Измеритель Концентрации Напряжений ИКН-7М-16
по всей России
дилер
производителя
низкой цены
Описание:
ИКН - система измерения, регистрации и обработки данных диагностики напряжённо-деформированного состояния оборудования и конструкций с использованием метода магнитной памяти металла.
Свидетельство Росстандарта RU.C.34.003.A №42683.
Приборы типа ИКН выпускаются серийно. По принципу работы они являются специализированными многоканальными феррозондовыми магнитометрами. Напряженность магнитного поля Нр на шкалах приборов проградуирована в А/м (Ампер/метр). Длина регистрируемого перемещения датчика проградуирована в мм (миллиметрах).
Приборы типа ИКН являются уникальными средствами измерений и имеют ряд существенных отличий от производимых в России и за рубежом измерителей напряженности магнитного поля (магнитометров) на основе феррозондовых преобразователей. Их уникальность заключается как в функциональном назначении (определение зон концентрации напряжений - основных источников развития повреждений оборудования), так и в конструктивных специфических особенностях, заметно выделяющих их среди известных магнитометров.
Отличительные особенности приборов типа ИКН:
- многоканальность (одновременно производится измерение поля Hp по нескольким каналам);
- наличие специализированных сканирующих устройств для контроля различного оборудования (18 типов), позволяющих со скоростью до 0,5 м/сек снимать показания напряженности поля и длины объекта контроля (все сканирующие устройства защищены российскими и международными патентами);
- возможность проведения автоматической обработки результатов контроля непосредственно на объекте (используя установленное на приборе программное обеспечение);
- наличие энергонезависимой памяти (flash-памяти) для записи результатов контроля на объекте и возможность передачи данных на компьютер;
- возможность записи параметров контроля с заданной частотой в единицу времени (режим "таймера"), что позволяет выполнять контроль при движении изделий относительно датчиков (контроль вращающихся элементов, движущихся тросов и канатов, контроль рельс при движении вагона-дефектоскопа и т.д.);
- наличие в комплекте поставки программного обеспечения "МПМ-Система 4", предназначенного для углубленной обработки результатов контроля на компьютере под Windows 95-XP/Vista/7/8.
Назначение ИКН-7М-16:

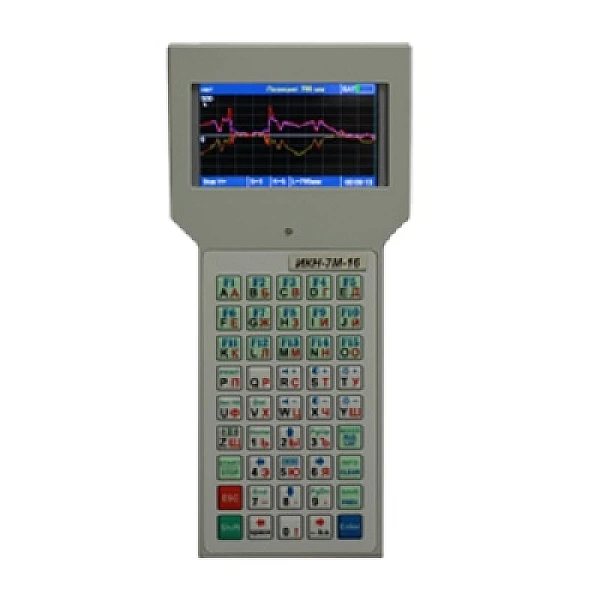

ИКН-7М-16 разработан взамен приборов ИКН-3М-12 и ИКН-2М-8. Выполняя все функции предыдущих моделей, прибор имеет цветной светодиодный экран, удобный для работы на объектах, расположенных на улице, энергонезависимую память 256 Мб и 16 каналов измерения.
ИКН-7М-16 имеет следующие конструктивные и функциональные отличия от других приборов типа ИКН:
- от 2 до 16 каналов измерения;
- микропроцессор 32 бит;
- ёмкость оперативной памяти 8 Мб;
- блок flash-памяти 256 Мб для записи результатов контроля на объекте в течение 15 дней без сброса информации на компьютер;
- специальная клавиатура (45 кнопок) с полным набором цифр и букв русского и английского языка, позволяющая не только управлять процессом контроля, но и делать необходимые записи и комментарии в память прибора;
- цветной светодиодный экран (OLED-дисплей) с разрешением 800х480 точек, отличающийся высокой контрастностью и яркостью, не нуждающийся в дополнительной подсветке и при этом экономичнее, поэтому читающийся практически при любых условиях, что очень удобно при работе на объектах, расположенных на улице;
- возможность применения всех типов сканирующих устройств, что расширяет область его применения;
- габаритные размеры 230х105х40 мм;
- масса с аккумуляторными батареями 0,6 кг;
- питание от четырех аккумуляторов DC 4,8В = 4х1,2В.
Технические характеристики:
| Диапазон измерения величины Нр | ± 2000 A/м |
| Основная относительная погрешность измеряемого магнитного поля для каждого канала, не более | 5% |
| Относительная погрешность измеряемой длины, не более | 5% |
| Минимальный / максимальный шаг сканирования (расстояние между двумя соседними точками измерений поля и длины) | 1 / 128 мм |
| Рабочий температурный диапазон | -15°С...+55°С |
| Диапазон относительной влажности | 45% - 85% |
| Количество каналов измерения Нр | 2 - 16 |
| Скорость сканирования при шаге 1 мм | 1,3 м/с |
| Микропроцессор | 32 бита |
| Оперативная память | 8 Мб |
| Flash-память | 256 Мб |
| Передача данных на компьютер | USB |
| Клавиатура | 45 кнопок |
| Экран | OLED, 800х480 точек |
| Габаритные размеры | 230х105х40 мм |
| Масса с аккумуляторными батареями | 0,6 кг |
| Потребляемая мощность | 1,2-3,0 Вт |
| Питание от аккумуляторных батарей | 4 шт. АА |
| Питание от сетевого адаптера | DC 9В |
Комплект поставки:
- Прибор;
- инструкция по эксплуатации.
