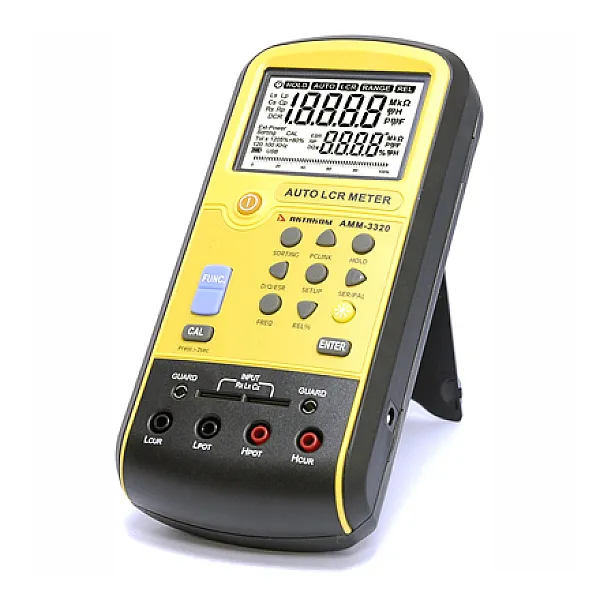

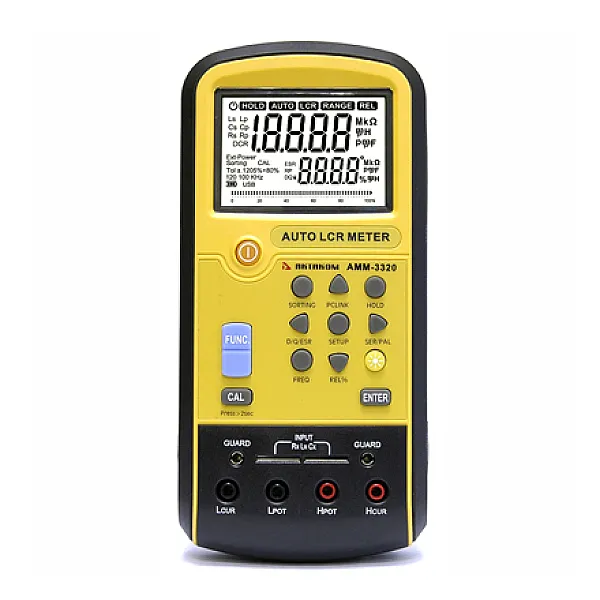

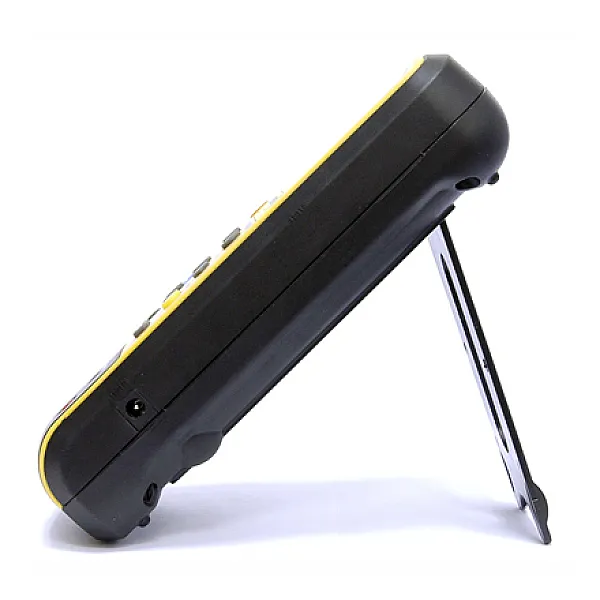

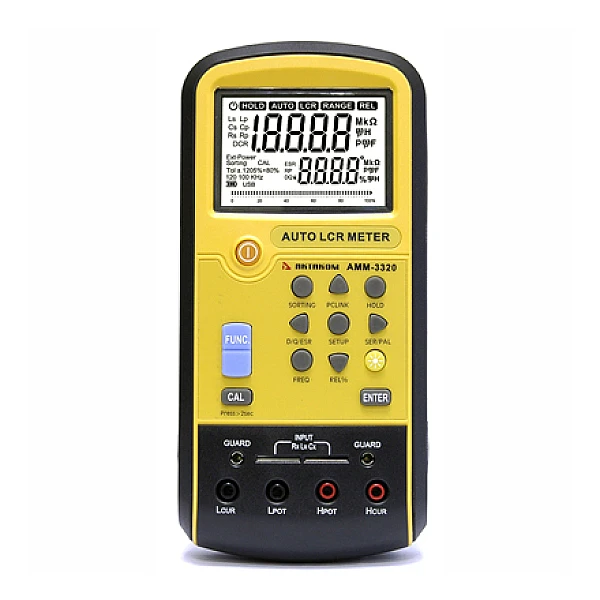

Измеритель RLC АММ-3320
Высокопроизводительный портативный RLC-метр АММ-3320 - это компактный и удобный прибор, позволяющий быстро и точно производить измерения параметров компонентов.
Области применения:
- Выборочный контроль качества на производственной линии
- Тестирование компонентов в ремонтных мастерских и сервисных службах
- Сортировка и отбор компонентов по параметрам
- Входной контроль при приёмке партии (особенно в полевых условиях)
- Лабораторные исследования параметров при разработке и тестировании
Отличительные особенности:
- Базовая погрешность 0,3%
- Двухстрочный ЖК дисплей 19999 / 1999 отсчетов с подсветкой
- Разрешение 0,01%
- Аналоговая шкала для контроля быстрых изменений
- Максимальная тестовая частота до 100 кГц
- 4-х проводная схема измерений
- Встроенный компаратор с функцией сортировщика
- Режим автоматического определения и измерения компонентов
- Функция удержания показаний
- Режим относительных измерений
- Mini-USB интерфейс для подключения к ПК и обработки данных
- Автоматическое отключение
Технические характеристики RLC метр АММ-3320:
|
Функции
| |||
|
Измеряемые параметры
|
Первичные:
Ls / Cs - индуктивность и емкость (последовательная схема замещения)
Lp / Cp - индуктивность и емкость (параллельная схема замещения)
DCR: сопротивление на постоянном токе
| ||
|
Вторичные:
Θ - фазовый угол
D - тангенс угла потерь
Q -добротность
ESR - сопротивление (последовательная схема замещения)
Rp - сопротивление (параллельная схема замещения)
| |||
|
Тестовая частота
|
100 Гц/ 120 Гц/ 1 кГц /10 кГц/ 100 кГц
| ||
|
Диапазоны измерений
|
Индуктивность
|
100 Гц/ 120 Гц
|
20 мГн...20 кГн
|
|
1 кГц
|
2000 мкГн...2000 Гн
| ||
|
10 кГц
|
200 мкГн...20 Гн
| ||
|
100 кГц
|
20 мкГн...200 мГн
| ||
|
Емкость
|
100 Гц/ 120 Гц
|
20 нФ...20 мФ
| |
|
1 кГц
|
2000 пФ...2 мФ
| ||
|
10 кГц
|
200 пФ...200 мкФ
| ||
|
100 кГц
|
200 пФ...20 мкФ
| ||
|
Сопротивление
|
100 Гц / 120 Гц
|
200 Ом...200 МОм
| |
|
1 кГц
|
20 Ом...200 МОм
| ||
|
10 кГц
|
20 Ом...20 МОм
| ||
|
100 кГц
|
20 Ом...2 МОм
| ||
|
Сопротивление постоянному току
|
200 Ом...200 МОм
| ||
|
Тангенс угла потерь / Добротность
|
0,001...1999
| ||
|
Фазовый угол
|
0,00°...±180°
| ||
|
Эквивалентные схемы замещения
|
Последовательная и параллельная
| ||
|
Уровень тестового напряжения
|
0,6 Вскз
| ||
|
Выбор диапазона
|
Автоматический и ручной
| ||
|
Скорость измерений
|
1,2 изм/с
| ||
|
Калибровка
|
Короткозамкнутая, Открытая
| ||
|
Режим допусков
|
±0,25% / ±0,5% /±1% /±2% /±5% /±10% /±20% /±80%-20%
| ||
|
Интерфейс
|
Mini-USB (виртуальный последовательный порт)
| ||
|
Тип батарей
|
9 В ,6 батарей типа ААА
| ||
|
Автоотключение питания
|
5 мин
| ||
|
Габаритные размеры
|
203,2х101,6х50,8 мм
| ||
|
Масса
|
567 г
| ||
Погрешность измерения импеданса (при D<0.1)
| Частота сигнала | Диапазон измерения импеданса | |||||
| 0,1…1 Ом | 1…10 Ом | 0,01…100кОм | 0,1…1 МОм | 1…20 МОм | 20…200 МОм | |
| DCR | 1.0 % + 5 е.м.р. | 0.5 % + 3 е.м.р. | 0.3 % + 2 е.м.р. | 0.5 % + 3 е.м.р. | 1.0 % + 5 е.м.р. | 2.0 % + 5d |
| 100/120 Гц | ||||||
| 1 кГц | 5.0 % + 5d | |||||
| 10 кГц | 2.0 % + 5 е.м.р. | не нормировано | ||||
| 100 кГц | 2.0 % + 5 е.м.р. | 1.0 % + 5 е.м.р. | 0.5 % + 3 е.м.р. | 1.0 % + 5 е.м.р. | 2.0 % + 5 е.м.р. (1…2 МОм) | |
Измерение RLС. Эквивалентный режим
Из-за неидеальности и распределённых параметров реальные элементы можно представлять как набор идеальных элементов, соединённых между собой в определённой последовательности. Обычно используются две простые эквивалентные модели (режимы): последовательная и параллельная.
Выбор подходящего эквивалентного режима может улучшить результат измерения. В целом, последовательный режим больше подходит для элементов с низким импедансом (<100 Ом), а параллельный режим — для элементов с высоким импедансом (>10 кОм). Для элементов с импедансом между двумя этими значениями эквивалентный режим не оказывает большого влияния на результат измерения.
В современных измерителях RLC эквивалентный режим выбирается автоматически. Причем для элементов с низким импедансом (<10 кОм) выбирается последовательный режим, что отображается на дисплее (например, Ls/Cs/Rs), а для элементов с высоким импедансом (>10 кОм) выбирается параллельный режим и на дисплее отображается, например, Lp/Cp/Rp. В большинстве приборов эквивалентный режим можно выбрать вручную.
Комплект поставки:
- RLC-метр АММ-3320
- Щупы Кельвина (4-ти проводные) - 2 шт.
- Короткий кабель "банан" - "крокодил"
- Пластина для открытой калибровки
- Пластина для короткозамкнутой калибровки
- Батарея типа ААА - 6 шт.
- Кабель mini-USB для подключения к ПК
- Футляр
- ПО
