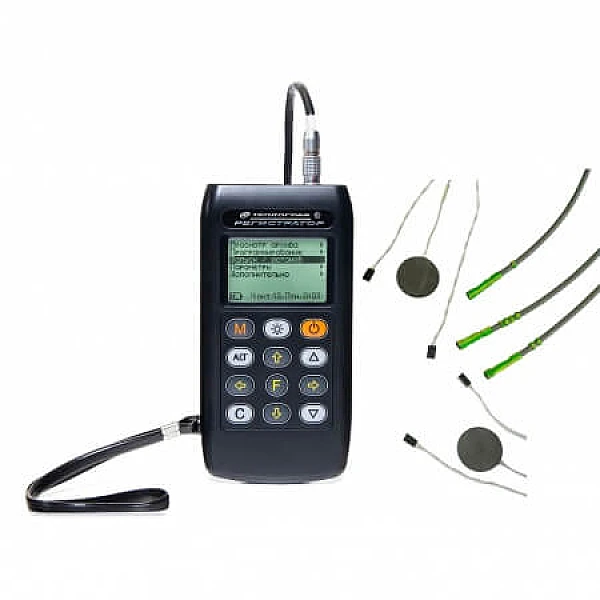

Измеритель теплофизических величин ТЕПЛОГРАФ
Измеритель теплофизических величин ТЕПЛОГРАФ предназначен для:- Определение сопротивления теплопередаче и термического сопротивления ограждающих конструкций (ГОСТ 56623), блоков оконных и дверных (ГОСТ 26602.1)
- Измерение и регистрация плотности тепловых потоков, проходящих через одно- и многослойные ограждающие конструкции (ГОСТ 25380), через теплоизоляцию и облицовку различных объектов
- Измерение температуры поверхностей или воздуха внутри и снаружи помещений
- Непрерывный мониторинг объектов при натурных и лабораторных испытаниях с определением фактического уровня тепловой защиты
- Уточнение и дополнение результатов тепловизионных обследований объектов
Структура комплекса:
Регистрирующий блок прибора предназначен для сбора информации с модулей, оснащен графическим дисплеем, клавиатурой, USB интерфейсом. ТЕПЛОГРАФ имеет три типа специальных модулей:
- тип 01 (одна зона контроля): датчик теплового потока + 2 датчика температуры поверхности, дополнительно 1...2 датчика температуры (или температуры и влажности) среды;
- тип 02 (две зоны контроля): состоит из 2 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...2 датчика температуры (или температуры и влажности) среды;
- тип 07 (семь зон контроля): состоит из 7 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...4 датчика температуры (или температуры и влажности) среды.
Основные функции:
- Регистрация и отображение контролируемых параметров (тепловых потоков, температур и влажности) с привязкой ко времени и дате
- Вычисление термического сопротивления и теплопроводности, определение сопротивления теплопередаче
- Задание режимов регистрации через систему меню
- Регистрация без ограничения времени с автоматическим удалением старых данных
Сервисная компьютерная программа:
- Перенос результатов измерений в ПК
- Просмотр, анализ и архивация основных параметров процессов
- Задание режимов регистрации: времени запуска, периодов отсчетов, длительности цикла регистрации, параметров объекта контроля
- Вычисление сопротивления теплопередаче, теплопроводности, термического сопротивления
- Экспорт в Excel, сохранение в текстовый формат для других программ
О приборе:
Для объективной оценки качества возведенного здания или сооружения необходимо определить базовые эксплуатационные характеристики объекта, в частности рассчитать удельные энергозатраты на отопление здания в течении года. Для этого необходимо комплексное исследование, при котором будут проведено тепловизионное обследование для установления термически однородных зон и определено их сопротивление теплопередаче. Для исследования необходимо специальное оборудование, которое позволит определить тепловые характеристики на основе данных измерений температур ограждающих поверхностей и тепловых потоков.
Для удобства и оперативности проведения исследования измеритель плотности тепловых потоков должен иметь модульную структуру, обеспечивать необходимую точность и удобство анализа получаемых данных.
Применение ТЕПЛОГРАФа:
Измерители тепловых потоков применяют:
- при строительстве, реконструкции, модернизации жилых домов, производственных и коммерческих объектов;
- на производстве строительных конструкций и комплектующих (оконных и балконных блоков, железо-бетонных изделий, сандвич-панелей, фасадов и т.д.);
- для лабораторий, производящих различные виды измерений.
Компания «Интерприбор» представляет измеритель теплового потока – ТЕПЛОГРАФ, который состоит из регистратора, измерительных модулей и датчиков. Выпускают три типа измерительных модулей, различающихся и маркируемых по количеству зон контроля теплового сопротивления 01,02 и 07.
Каждый модуль в зависимости от модификации, может работать с заданным числом датчиков теплового потока, температуры поверхности, температуры и влажности среды. Измеритель плотности тепловых потоков ТЕПЛОГРАФ может иметь в своём составе до четырёх измерительных модулей. Длины кабелей связи и кабелей датчиков заказчик выбрает при заказе.
Функции ТЕПЛОГРАФа:
ТЕПЛОГРАФ производства компании «Интерприбор» позволяет:
- оперативно фиксировать в памяти регистратора температуру, влажность и тепловой поток по заданному числу каналов;
- на основе полученных данных рассчитывать термическое сопротивление конструкции и её сопротивление теплопередаче.
Преимущества выпускаемых измерителей теплофизических величин:
Преимущества измерительных приборов производства компании «Интерприбор»:
- широкий функционал базовых комплектаций;
- длительная автономная работа благодаря экономичному энергопотреблению и аккумулятору большой ёмкости;
- простое управление и возможность задания режимов регистрации измерений;
- устройство зарегистрировано в Государственном реестре СИ России и реестрах Украины и Беларуси.
| Количество точек контроля термического сопротивления | 1...28 |
| Диапазон измерения плотности тепловых потоков, Вт/м2 | 10...500 |
| Диапазон измерения температуры, °С | -40...+100 |
| Диапазон измерения влажности воздуха, % | 0...100 |
| Погрешность измерения плотности тепловых потоков, % | ±6,0 |
| Погрешность измерения температуры поверхности / воздуха, °С | ±0,2 / ±0,5...2 |
| Период отсчетов | 20 с...100 мин |
| Габаритные размеры, мм | |
| - центрального блока | 150x76x27 |
| - измерительных модулей | 55x87x23 / 145х101х25 / 148х136х27 |
| Масса, кг | |
| - центрального блока | 0,19 |
| - измерительных модулей | 0,1 / 0,15 / 0,3 |
Базовая комплектация:
- Регистрирующий блок, чехол
- Зарядное устройство USB (1 А)
- Кабель USB
- Программа связи с ПК на "Flash-визитке" / CD
- Руководство по эксплуатации (с отметкой о поверке), сумка
- Дополнительно для комплектации "регистратор + модуль-01":
- – Модуль-01 - 1 шт.
- – Кабель связи модуля с регистратором (длина кабеля - 3 метра) - 1 шт.
- – Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) - 1 шт.
- – Датчик температуры поверхности (длина кабеля 10 метров) - 1шт.
- – Датчик температуры среды (длина кабеля 5 метров) - 1 шт.
- – Датчик температуры среды (длина кабеля 10 метров) - 1 шт.
- Дополнительно для комплектации "регистратор + модуль-02":
- – Модуль-02 - 1 шт.
- – Кабель связи модуля с регистратором (длина кабеля - 3 метра) - 1 шт.
- – Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) - 2 шт.
- – Датчик температуры поверхности (длина кабеля 10 метров) - 2 шт.
- – Датчик температуры среды (длина кабеля 5 метров) - 1 шт.
- – Датчик температуры и влажности среды (длина кабеля 10 метров) - 1 шт.
- Дополнительно для комплектации "регистратор + модуль-07":
- – Модуль-07 - 1 шт.
- – Кабель связи модуля с регистратором (длина кабеля - 3 метра) - 1 шт.
- – Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) - 7 шт.
- – Датчик температуры поверхности (длина кабеля 10 метров) - 7 шт.
- – Датчик температуры среды (длина кабеля 5 метров) - 2 шт.
- – Датчик температуры и влажности среды (длина кабеля 10 метров) - 2 шт.
