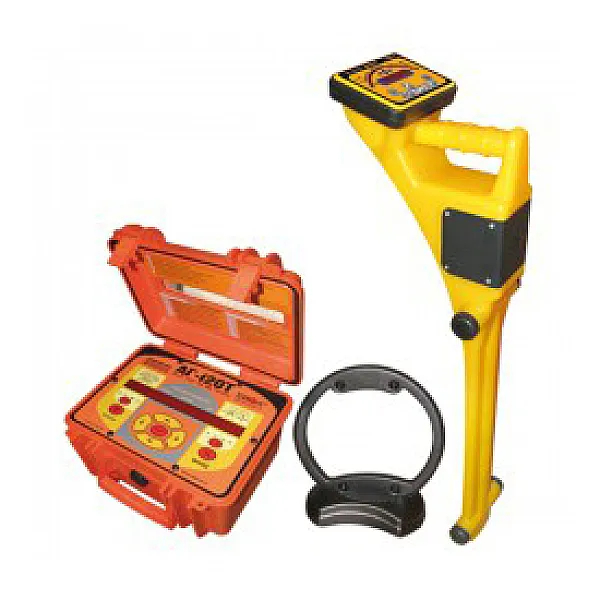

Кабелетрассоискатель "Атлет AГ-318Н"
Назначение
Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Рекомендуемые области применения
- Электроэнергетика с протяженными коммуникациями
- Нефтегазопроводы
- ЖКХ
Функции и решаемые задачи
- поиск неисправностей кабельных линий;
- определение положения подземных коммуникаций;
- прямое цифровое измерение глубины их залегания;
- указание направления отклонения от оси коммуникации;
- измерение силы тока в коммуникации, определение типа коммуникации.
Особенности приемника "АП-017"
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Работа при недостаточном освещении (яркий светодиодный индикатор).
- Расширенные возможности: вывод значения измеренной глубины залегания на светодиодный индикатор; определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу; определение типа подземной коммуникации.
- Различные режимы индикации (цифровая, линейная шкала).
- Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
- Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -40°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
- Работа в зимних условиях до -40°С.
Особенности генератора "АГ-120Т"
- Возможность выбора Возможность выбора частоты генерируемого сигнала
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
- Автоматические выключения генерации при длительном простое
- Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.
| Приемник "АП-017Н" | |
|---|---|
| Рабочие частоты | |
| Пассивные, Гц | 50, 100, 15000 |
| Активные, Гц | 512, 1024, 1450, 8192, 8928, 9820 |
| Особенности | |
| Максимальная измеряемая глубина, м | До 10 |
| Максимальная глубина обнаружения трассы, м | До 10 |
| Время непрерывной работы, ч | До 50 |
| Источники питания | |
| Питание | 2 элемента D |
| Конструктивные параметры | |
| Габариты, мм | 720x110x150 |
| Вес прибора без чехла, кг | 1,7 |
| Диапазон эксплуатационных температур, °С | -40 …+60 |
| Генератор "АГ-120Т" | |
|---|---|
| Частоты генерируемого сигнала | Диапазон 200...9999 |
| Режимы генерации | |
| режим 1 | непрерывный "НП" |
| режим 2 | кратковременные посылки импульсов "ПР" |
| режим 3 | двухчастотный "2F" |
| Выходные параметры | |
| Выходной ток | |
|
максимальный в ручном режиме: - непрерывная и трехчастотная генерация, А - импульсные посылки, А |
10 15 |
| Максимальное выходное напряжение, В | |
|
- при работе в безопасном режиме - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока |
24 220 330 140 |
| Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт | |
| - при автономном питании | 120 непрерывно и «2F» |
| - с добавлением внешнегоаккумулятора 12В | 180 непрерывно и «2F» |
| - от сетевого блока питания, Вт | 70 |
| Допустимое сопротивление нагрузки | любое (0…∞) |
| Согласование с нагрузкой | автоматическое |
| Конструктивные параметры | |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х194 |
| Масса электронного блока, не более, кг | 12 |
| Диапазон эксплуатационных температур, °С | -30 …+45 |
| Индуктивная антенна "ИЭМ-301.3" | |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
- Приемник "АП-017Н"
- Генератор "АГ-120Т"
- Индукционная антенна "ИЭМ-301.3"
- Сумка
- Чехол
- Клещи индукционные "КИ-110"
