Кабелетрассоискатель с возможностью контроля качества изоляции и функцией сохранения GPS\ГЛОНАСС координат "Атлет AГ-319К-СКИ"
Назначение
Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора, поиска неисправностей кабельных линий, мест повреждения изоляции силовых кабелей, мест повреждения защитных покрытий газо-нефтепроводов с катодной защитой, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Комплект представляет новую систему контроля коррозии изоляционного покрытия трубопроводов, которая обеспечивает еще большую гибкость и точность анализа коррозии по сравнению с предыдущей версией системы благодаря полной интеграции технологий зондирования сигнала и локализации мест повреждения изоляции в одном изделии.

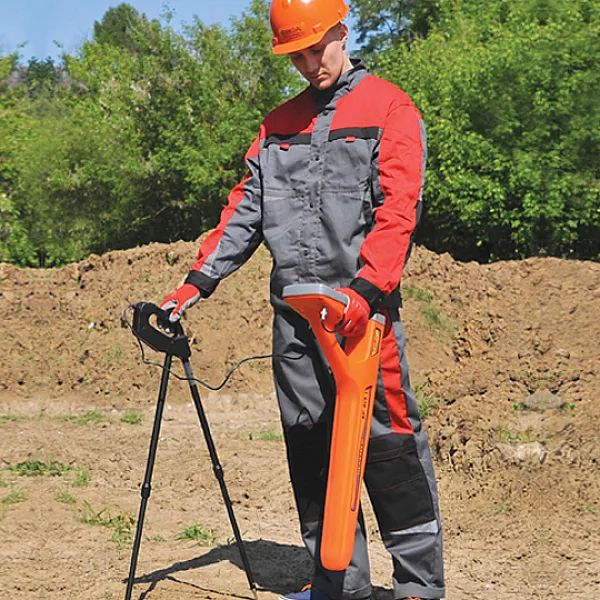

Комплект, включающий в себя новый высокоэффективный генератор и универсальный, трехкоординатный, моноблочный приемник с расширенной графической индикацией, улучшенной помехозащищенностью и возможностью подключения внешних датчиков, позволяет точно и легко инспектировать трубопровод на расстоянии более 10 км, обеспечивая одновременное измерение тока и градиента напряжения даже в зонах, где имеется контакт с другими металлическими структурами, помехи или значительное скопление коммуникаций. Это позволяет исключить необходимость персоналу, обслуживающему трубопровод, выполнять прямое подсоединение электродов и ручные расчеты для оценки токов потерь катодной защиты вдоль трубопровода, снижая, таким образом, число ложных показаний и минимизируя неопределенность определения мест вскрытия грунта. Затем, используя ДОДК-117 или ДКИ-117, может быть проведена локализация любых потерь тока, связанных с повреждением покрытия трубопровода, в более узкой зоне в пределах 1 метра.
Рекомендуемые области применения
- Трубопроводный транспорт
Функции и решаемые задачи
- поиск неисправностей кабельных линий;
- определение положения подземных коммуникаций в режиме «Трасса» и «График»;
- прямое цифровое измерение глубины их залегания на всех рабочих частотах;
- указание направления отклонения от оси коммуникации в режиме «Трасса»;
- измерение силы тока в коммуникации;
- поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
- поиск мест повреждения изоляции защитных покрытий газо-нефтепроводов с катодной защитой;
- функция «Выбор кабеля из пучка» при помощи датчика КИ-110;
- одновременная работа со встроенными и внешними датчиками;
- определение и сохранение координат GPS\ГЛОНАСС в память приемника для последующей обработки с помощью ПО, поставляемого в комплекте;
- режим поиска внутритрубного зонда для трассировки неметаллических трубопроводов (опция).
Особенности приемника
- Встроенный GPS/ГЛОНАСС-модуль и функция «Зонд».
- Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
- Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.
- Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
- Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
- Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
- Одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
- Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
- Различные режимы индикации (цифровая, график).
- Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
- Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
- Работа в зимних условиях до -20°С.
Особенности генератора
- Возможность выбора частоты генерируемого сигнала;
- Возможность выбора мощности генератора в зависимости от решаемых задач;
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;
- Автоматические выключения генерации при длительном простое;
- Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.
| Приемник "АП-019.3" | |
|---|---|
| Параметр | Значение |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | Не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,01....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
|
| Звуковая индикация |
Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
| Генератор "АГ-120Т" | |
|---|---|
| Частоты генерируемого сигнала | Диапазон 200...9999 |
| Режимы генерации | |
| режим 1 | непрерывный "НП" |
| режим 2 | кратковременные посылки импульсов "ПР" |
| режим 3 | двухчастотный "2F" |
| Выходные параметры | |
| Выходной ток | |
|
максимальный в ручном режиме: - непрерывная и трехчастотная генерация, А - импульсные посылки, А |
10 15 |
| Максимальное выходное напряжение, В | |
|
- при работе в безопасном режиме - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока |
24 220 330 140 |
| Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт | |
| - при автономном питании | 120 непрерывно и «2F» |
| - с добавлением внешнегоаккумулятора 12В | 180 непрерывно и «2F» |
| - от сетевого блока питания, Вт | 70 |
| Допустимое сопротивление нагрузки | любое (0…∞) |
| Согласование с нагрузкой | автоматическое |
| Конструктивные параметры | |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х194 |
| Масса электронного блока, не более, кг | 12 |
| Диапазон эксплуатационных температур, °С | -30 …+45 |
| Индуктивная антенна "ИЭМ-301.3" | |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
| Датчик контроля изоляции "ДКИ-117" | |
|---|---|
|
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф): «0» «I» «II» |
0,3…14 3…140 30…1400 |
| Частотный диапазон, Гц | 40...10000 |
| Максимально допустимое переменное входное напряжение, В | 400 |
| База (расстояние между электродами в рабочем положении), мм |
для угла раствора 30º - 550 для угла раствора 60º - 880 |
|
Длина штанг, не более, мм - в рабочем положении - в транспортном положении |
780 490 |
| Вес, не более, кг | 0,8 |
| Датчик определитель дефектов коммуникации "ДОДК-117" | |
|---|---|
| Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм | 15 |
| Точность определения обрыва кабеля, м | 0,25 |
| Входное сопротивление датчика, Мом | 2,4 |
| Питание предварительного усилителя | внешнее от приёмника. |
| Коэффициент усиления предварительного усилителя, дб | 40 |

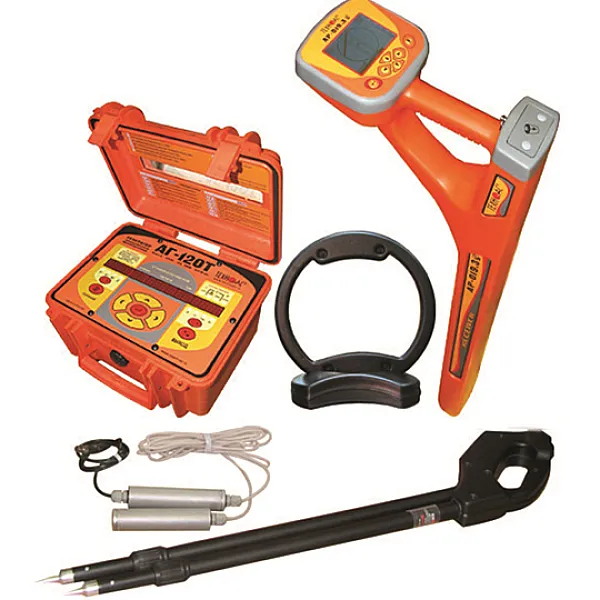

- Приемник "АП-019.3"
- Генератор "АГ-120Т"
- Индукционная антенна "ИЭМ-301.3"
- Датчик контроля изоляции "ДКИ-117"
- Датчик определитель дефектов коммуникаций "ДОДК-117"
- Батарейки
- Кабель мини-USB
- Чехол
- Кабель для подключения внешнего аккумулятора
- Кабель для подключения нагрузки
- Контакт магнитный
- Штырь заземления
- CD-диск с ПО
- Сумка для приемника
- Сумка для комплекта
- Руководство по эксплуатации
- Индукционные клещи "КИ-110"
- Накладная рамка "НР-117"
- Комплекты автономного генератора МАГ-05.Х.ХХ
