Комплекты автономного генератора МАГ-05.Х.ХХ
Назначение
Комплекты автономного генератора МАГ-05.Х.ХХ применяются для трассировки и определения глубины залегания неметаллических трубопроводов, ливневых каналов на глубине до 5 метров совместно с трассопоисковыми приемниками, имеющими функцию «Зонд» с рабочей частотой 512 Гц.
Принцип трассировки неметаллических трубопроводов
Малогабаритный автономный генератор МАГ-05 помещают на проблемный участок магистрали с помощью троса проталкивающего устройства. Генератор излучает электромагнитное поле.
При перемещении приемника на поверхности земли (при положении оси приёмника перпендикулярно оси коммуникации) вдоль оси коммуникации в приемной катушке индуцируется сигнал с явно выраженными двумя локальными минимумами, генеральным максимумом и двумя ложными пиками. При перемещении приемника поперек оси генератора локальные минимумы и ложные пики сигнала отсутствуют.
Для точного определения местонахождения зонда используют положение локальных минимумов и максимума сигнала.
Местоположение зонда определяют по месту с максимальным уровнем сигнала. Глубину залегания зонда приемник измеряет корректно только при его положении в точке над зондом и горизонтальном положении зонда.
Особенности комплекта автономного генератора МАГ-05.2.ХХ
Комплект автономного генератора МАГ-05.2.ХХ позволяет на участках трубопровода, где есть возможность доступа к каналу с обеих сторон, для обеспечения гарантийного извлечения генератора в случае его застревания или отрыва, применить метод трассировки с использованием вспомогательного троса.
В этом случае применяют следующий порядок работы:
- На проталкивающем устройстве вместо автономного генератора установить деталь пробку;
- С помощью проталкивающего устройства протолкнуть пробку до конца канала;
- Пробку заменить на автономный генератор с аккумулятором и крышкой;
- Прицепить вспомогательный трос к крышке с помощью карабина;
- Произвести трассировку коммуникации, перемещая (вытягивая) автономный генератор при помощи проталкивающего устройства.
В случае застревания автономного генератора в коммуникации или его отрыва от проталкивающего устройства автономный генератор извлекают из канала с помощью вспомогательного троса.
| Параметр | Значение |
|---|---|
| Частота генератора | 512 Гц |
| Диаметр малогабаритного автономного генератора | 40 мм |
| Вес малогабаритного автономного генератора | 318 г ± 20 г |
| Время работы генератора | не менее 5 ч. |
| Диаметр троса проталкивающего устройства | 6 мм |
| Диаметр вспомогательного троса | 2 мм |

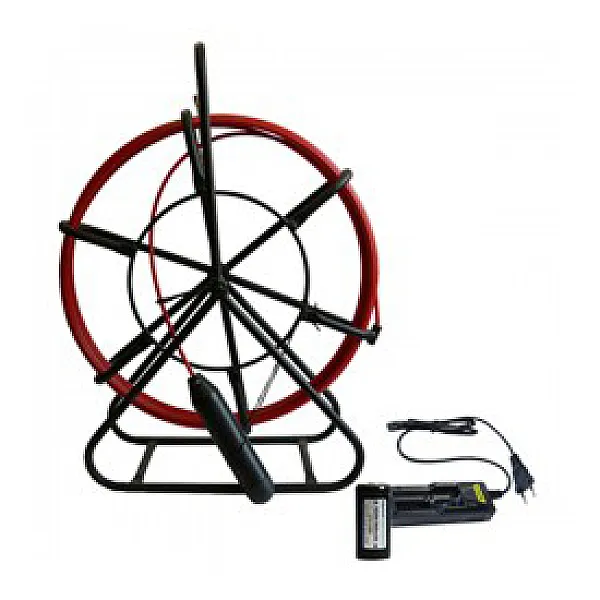

Комплект автономного генератора МАГ-05.1.ХХ
- Проталкивающее устройство
- Малогабаритный автономный генератор МАГ-05
- Аккумулятор
- Зарядное устройство
| Обозначение модификации | Длина троса проталкивающего устройства, м | Цена с НДС, руб. |
|---|---|---|
| МАГ-05.1.20 | 20 | 67142,00 |
| МАГ-05.1.40 | 40 | 79650,00 |
| МАГ-05.1.80 | 80 | 88972,00 |
| МАГ-05.1.100 | 100 | 97940,00 |
Комплект автономного генератора МАГ-05.2.ХХ
- Проталкивающее устройство
- Малогабаритный автономный генератор МАГ-05
- Аккумулятор
- Зарядное устройство
- Вспомогательный трос на держателе LUX
- Пробка
- Крышка
- Карабин
| Обозначение модификации | Длина троса проталкивающего устройства, м | Длина вспомогательного троса, м | Цена с НДС, руб. |
|---|---|---|---|
| МАГ-05.2.20 | 20 | 30 | 79650,00 |
| МАГ-05.2.40 | 40 | 50 | 81420,00 |
| МАГ-05.2.80 | 80 | 90 | 97940,00 |
| МАГ-05.2.100 | 100 | 110 | 109740,00 |
