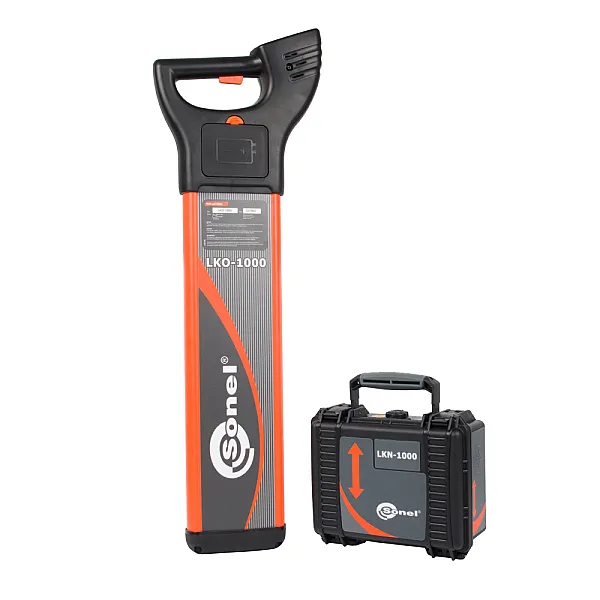

LKZ-1000 Трассопоисковая система
Функциональные возможности:
- пассивный или активный режимы поиска кабельных линий, систем тепло-, водо- и газоснабжения;
- три вида пассивного режима (без генератора): напряжение, радио, автоматический;
- три вида активного режима (8кГц и 33кГц): гальванический, индукционный или с использованием клещей;
- определение маршрута неметаллических труб (например, пластиковых) с помощью трассопоискового кабеля или зонда NAD-1;
- определение глубины залегания объектов до 3 метров;
- регулировка мощности выходного сигнала до 10 Вт;
- функция предупреждения о близости обнаруженного кабеля.
Назначение и область применения:

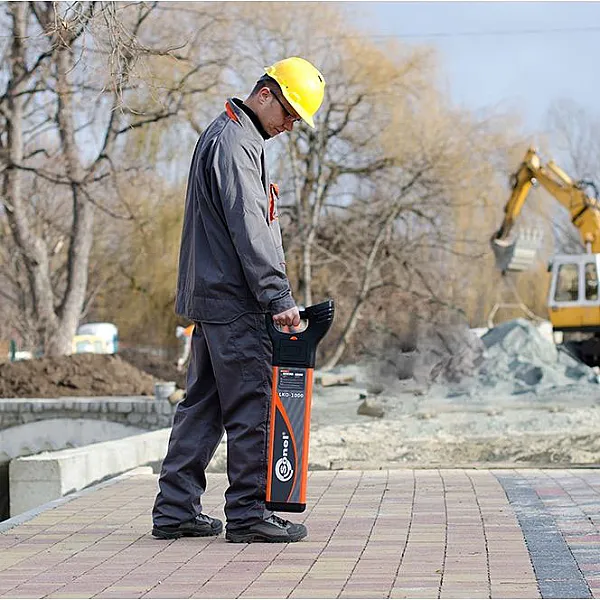

Трассопоисковая система LKZ-1000 необходима для поиска кабельных линий, элементов тепло-, водо- и газоснабжения. Комплект точно определяет глубину до 3м и направление трассы коммуникаций. Различные режимы позволяют работать на линиях под напряжением, а также определить маршрут неметаллических труб с помощью трассопоискового кабеля до 80м или зонда NAD-1.
1. Напряжение (пассивный) 50 Гц или 60 Гц – позволяет определять кабели и проводники под напряжением |
5. Подключение к объектам с помощью передающих клещей N-2 (бесконтактное подключение) без снятия напряжения. Максимальный диаметр обхвата - 100 мм |
2. Радио (пассивный) – позволяет определять проводники и кабели с частотой излучаемого сигнала 15-30 кГц |
6. Подключение с помощью трассопоисковых кабелей и зондов для более точного определения трассы и глубины залегания. Возможность обнаружения непроводящих коммуникаций (пластиковые трубы) |
3. Индукционный режим (8 кГц или 33 кГц) – бесконтактное подключение, все что нужно – установить генератор над объектом. Наведение сигнала за счет встроенной антенны в корпусе генератора. |
7. Подключение к стандартной розетке с помощью разделительного адаптера (под напряжением до 230В) |
4. Непосредственное подключение (8 кГц или 33 кГц) – подключение генератора к объекту трассировки (объект без напряжения) |
| Гарантия: 24 месяца |
| Класс защиты: IP54, IP67 |
| Габариты ШxВxГ: LKO-1000: 760×250×85 мм; LKN-1000: 280×260×180 мм |
| Масса: LKO-1000: 2,7 кг; LKN-1000: 2,95 кг |
Индекс: WMXXLKZ1000
Подробные технические характеристики LKZ-1000
| Рабочий диапазон измерения глубины: | |
|
в режиме «Напряжение» в режиме «Радио» при использовании генератора сигнала |
от 0,3 м до 3 м от 0,3 м до 2 м от 0,3 м до 3 м |
| Средняя дальность обнаружения: | |
|
в индуктивном режиме в гальваническом режиме |
150 м 250 м |
| Стандартная точность измерения глубины: | 10% глубины в режимах Линия и Зонд |
| Рабочие частоты: | |
|
в режиме «Напряжения» в режиме «Радио» в режиме «Авто» в режиме «8 кГц» в режиме «33 кГц» |
50 Гц или 60 Гц 15 кГц до 60 кГц от 50 Гц до 60 кГц 8,192 кГц 32,768 кГц |
| Максимальная выходная мощность генератора: | 100 мВт при непосредственном подключении к подземной коммуникации сопротивлением не более 100 Ом |
| Степень защиты корпуса: | |
|
Приемник LKO-1000 Генератор LKN-1000 с открытой крышкой с закрытой и зафиксированной крышкой Трассопоисковый кабель Каркас катушки для локализующего провода Трассопоисковый зонд NAD-1 Разделительный адаптер AS-1 Передающие клещи N-2 |
IP54 (IEC 60529), пылезащищенность IP54 (IEC 60529) IP67 (IEC 60529) Возможное полное погружение в воду IP54 (IEC 60529) Возможное полное погружение в воду IP54 (IEC 60529) IP54 (IEC 60529) |
| Интенсивность звукового сигнала: | |
|
Приемник LKO-1000 Генератор LKN-1000 |
85 дБ 30 см 51 дБ 30 см |
| Время работы: | 40 часов периодическом работы в режимах (для приемника, генератора и зонда) 33 кГц или 8 кГц при температуре 20° C |
| Габаритные размеры: | |
|
Приемник LKO-1000 Генератор LKN-1000 Трассопоисковый кабель на каркасе катушки Трассопоисковый зонд NAD-1 Разделительный адаптер AS-1 Передающие клещи N-2 |
760×250×85 мм 280×260×180 мм 490×440×210 мм Ø38×120 мм 100×80×20 мм 250×142×20 мм (диаметр обхвата Ø 100мм) |
| Вес: | |
|
Приемник LKO-1000 Генератор LKN-1000 Локализующий провод Передающий зонд NAD-1 Разделительный адаптер AS-1 Передающие клещи N-2 |
2,7 кг, включая элементы питания 2,95 кг, включая элементы питания 7,3 кг вместе с каркасом катушки 0,18 кг, включая элементы питания 0,15 кг 0,354 кг |
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Адаптер разделительный AS-1 | 1 | WAADAAS1PL |
| Зонд измерительный для забивки в грунт 15 см | 1 | WASONG15 |
| Клещи передающие N-2 | 1 | WACEGN2XLR |
| Набор проводов с зажимами «крокодил» | 1 | WAPRZLKZ1000 |
| Футляр L6 | 1 | WAFUTL6 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| Трассопоисковый зонд NAD-1 | WASONNAD1 |
| Трассопоисковый кабель 30 м | WAPRZPN30 |
| Трассопоисковый кабель 50 м | WAPRZPN50 |
| Трассопоисковый кабель 80 м | WAPRZPN80 |
