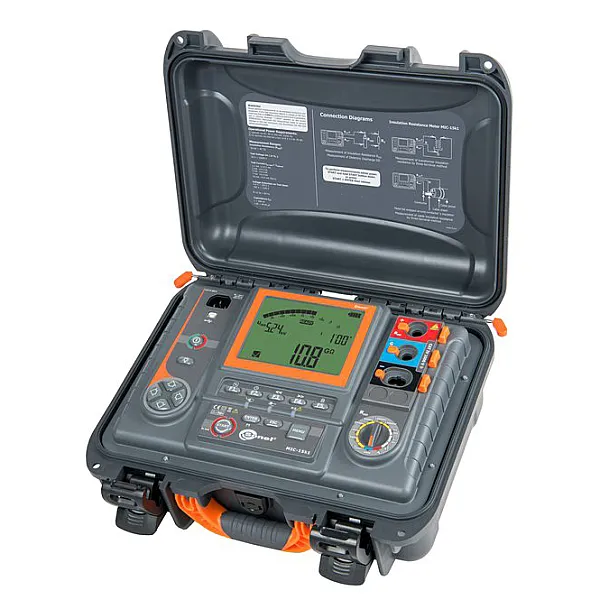

MIC-15k1 Измеритель параметров электроизоляции
Функциональные возможности
- измерение сопротивления изоляции до 40 ТОм;
- измерительное напряжения до 15000 В: 500 В, 1000 В, 2500 В, 5000 В, 10000 В, 15000 В. в режиме измерения ..15000 В с выбором шага в 10 В, 100 В и 1000 В.;
- вычисление коэффициентов абсорбции и поляризации: установка трёх интервалов времени;
- установка времени измерения - до 99 мин. 59 сек.;
- измерительный ток – 1,2 мА, 3 мА, 5 мА или 7 мА;
- функция прожига;
- измерение сопротивления изоляция в режимах ступенчатым SV и плавно RT нарастающим напряжением;
- измерение коэффициента разряда диэлектриков DD;
- индикация частичных разрядов;
- индикация измеряемого сопротивления изоляции и тока утечки;
- измерение ёмкости кабеля;
- вычисление длины измеряемого кабеля;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- измерение напряжения постоянного/переменного тока до 1500 В;
- защита от напряжения на измеряемом объекте;
- усовершенствованный 5-ти ступенчатый цифровой фильтр позволяет проводить измерения в условиях сильных электромагнитных полей;
- работа прибора от внутреннего аккумулятора и от сети 90…260 В;
- передача данных на ПК через интерфейс USB и модулю Bluetooth;
- совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
- рабочий диапазон температур от -20°C до 50°C.
Назначение и область применения:

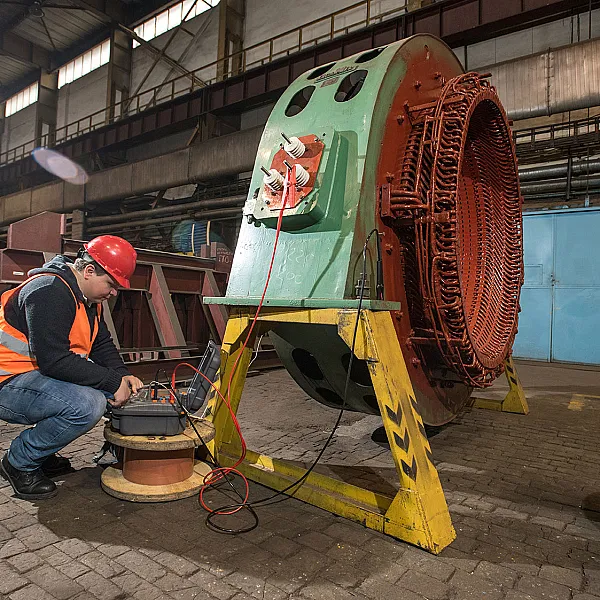

MIC-15k1 – цифровой мегаомметр, предназначенный для испытаний электрической прочности и измерения сопротивления изоляции электроустановок системы электроснабжения под действием электромагнитного поля сверхвысокого класса напряжения. Максимальное измерительное напряжение составляет 15000 В постоянного тока с диапазоном измеряемого сопротивления до 40 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости и тока утечки. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.
Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 1500 В в течение 60 секунд.
Исключительно полезным решением является функция «прожига» поврежденной изоляции объекта. Преобразователь мощностью около 150 Вт позволяет дожигать места повреждения кабеля и облегчает локализацию дефекта, например, используя метод рефлектометрии с помощью прибора TDR-410.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
| Гарантия: 36 месяцев |
| Номер в Госреестре: 58907-20 |
| Класс защиты: IV 1000В |
| Температурный диапазон: -20...50 °C |
| Габариты ШxВxГ: 390x308x172 мм |
| Масса: 6,3 кг |
Подробные технические характеристики
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
Измерение напряжений переменного/постоянного тока
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0…29,9 В | 0,1 В | ±(2 % и.в. + 20 е.м.р.) |
| 30,0…299,9 В | 0,1 В | ±(2 % и.в. + 6 е.м.р.) |
| 300…1500 В | 1 В | ±(2 % и.в. + 2 е.м.р.) |
- Диапазон частоты: 45...65Гц
Измерение постоянным и нарастающим напряжением (SV) для UISO = 15кВ:
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м.р.) |
| 1,00...9,99 МОм | 0,01 МОм | |
| 10,0...99,9 МОм | 0,1 МОм | |
| 100…999 МОм | 1 МОм | |
| 1,00...9,99 ГОм | 0,01 ГОм | |
| 10,0...99,9 ГОм | 0,1 ГОм | |
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м.р.) |
| 1,00…9,99 ТОм | 0,01 ТОм | ± (7,5 % и.в. + 10 е.м.р.) |
| 10,0...40,0 ТОм | 0,1 ТОм | ± (12,5 % и.в. + 10 е.м.р) |
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже.
| Напряжение | Диапазон измерений |
|---|---|
| 50 В | 200 ГОм |
| 100 В | 400 ГОм |
| 250 В | 1,00 ТОм |
| 500 В | 2,00 ТОм |
| 1000 В | 4,00 ТОм |
| 2500 В | 10,00 ТОм |
| 5000 В | 20,0 ТОм |
| 10000 В | 40,0 ТОм |
| 15000 В | 40,0 ТОм |
Примечание:
- Для значения сопротивления изоляции ниже RISO min точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой:
где:
- RISO min – минимальное сопротивление изоляции;
- UISO nom – номинальное напряжение измерения;
- IISO nom – номинальный ток преобразователя (1,2 мА, 3 мА, 5 мА или 7 мА).
- Дополнительная погрешность в трёхпроводном методе (влияние гнезда G): 0,05 % при устранении утечки, вызванной сопротивлением 250 кОм во время измерения 100 МОм с измерительным напряжением 50 В.
- Максимальный ток короткого замыкания: Isc = 10 мА.
- Ток измерения/зарядки в остальном диапазоне нагрузки выбирается из значений: 1,2 мА, 3 мА, 5 мА, 7 мА, 10 мА (10 мА только для функции Прожиг).
Измерение тока утечки
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0,01 нА…11 мА | * | ± (5 % и.в. + 0,2 нА)** |
* - разрешение и размерность зависят от диапазона измерения сопротивления изоляции.
** - рассчитывается на основании показаний сопротивления.
Измерение ёмкости
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0…999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
| 1,00…49,99 мкФ | 0,01 мкФ |
- Измерение ёмкости только во время измерения RISO (во время разрядки объекта).
- Основная погрешность не будет превышена при измерении ёмкости, соединённой параллельно сопротивлению величиной более 10 МОм.
Дополнительные технические характеристики
| Питание измерителя |
- Литий-ионный аккумулятор (Li-Ion) 14,8 В; 5,3 Aч - Переменный ток 50/60 Гц 90÷260 В |
|
Категория электробезопасности |
CAT IV/1000 В |
|
Класс защиты |
Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 |
|
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) |
IP40 (для закрытого корпуса IP67) |
|
Диапазон рабочих температур |
-20…50 °C |
|
Диапазон температур при хранении |
-25…70 °C |
|
Размеры |
390 x 308 x 172 мм |
|
Масса |
около 6,3 кг |
|
Дисплей |
Сегментный ЖКИ |
|
Память |
990 ячеек |
|
Интерфейс |
USB, Bluetooth |
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Кабель сетевой стандарта IEC С13 | 1 | WAPRZ1X8BLIEC |
| Провод измерительный 1,8 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой | 1 | WAPRZ1X8BUKRO15KV |
| Провод измерительный 1,8м с разъемом «банан» и зажимом «Крокодил» 15кВ красный | 1 | WAPRZ1X8REKRO15KV |
| Провод измерительный 1,8м экранированный с разъемом «банан» и зажимом «Крокодил» 15кВ черный | 1 | WAPRZ1X8BLKROE15KV |
| Ремень для переноски прибора | 1 | WAPOZSZE5 |
| Футляр L4 | 1 | WAFUTL4 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| Провод измерительный 3м/5м/10м/20м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой | WAPRZ003BUKRO15KV / WAPRZ005BUKRO15KV / WAPRZ010BUKRO15KV / WAPRZ020BUKRO15KV |
| Провод измерительный 3м/5м/10м/20м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный | WAPRZ003REKRO15KV / WAPRZ005REKRO15KV / WAPRZ010REKRO15KV / WAPRZ020REKRO15KV |
| Провод измерительный 3м/5м/10м/20м экранированный с разъемом «банан» и зажимом «Крокодил» 15кВ черный. | WAPRZ003BLKROE15KV / WAPRZ005BLKROE15KV / WAPRZ010BLKROE15KV / WAPRZ020BLKROE15KV |
