Многоканальный теплосчетчик Streamlux SLT-S1
Теплосчетчик Streamlux SLT-S1 предназначен для измерений тепловой энергии (количества теплоты) и регистрации параметров теплоносителя, его количества в закрытых и открытых системах теплоснабжения, водоснабжения и водоотведения.
Устройство теплосчетчика

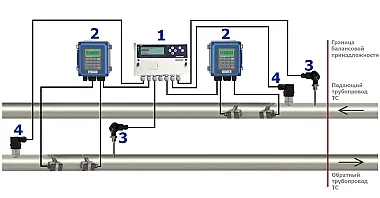

Конструктивно теплосчетчики состоят из отдельных составных частей (средств измерений, утвержденных типов - см.схему ниже), объединенных в средство измерения общими требованиями, регламентированными техническими условиями.
- Тепловычислитель - устройство, обеспечивающее расчет количества теплоты на основе входной информации об объеме, температуре и давлении теплоносителя;
- Преобразователи расхода (расходомеры) - приборы с импульсным или частотным выходом, предназначенные для измерения расхода теплоносителя;
- Преобразователи температуры (комплекты: термопреобразователи и термометры сопротивления с номинальной статической характеристикой);
- Преобразователи давления (датчики).
Расходомер в составе теплосчётчика Streamlux может комплектоваться как классическими измерительными участками на фланцевом соединении, так и врезными или высокоточными накладными датчиками расхода.
При использовании накладных датчиков полностью отсутствует риск засорения расходомера и исключается необходимость его чистки. При этом монтаж и настройка прибора очень проста и может быть произведена любым специалистом техслужбы всего за несколько минут.
На больших диаметрах выгода от накладных датчиков достигает нескольких сотен тысяч рублей!

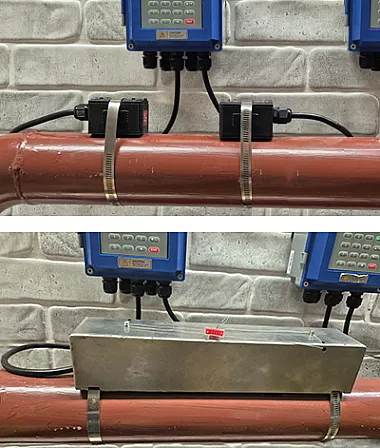

Накладные датчики фиксируются на трубе хомутами. В случаях, когда есть риск их смещения (или хищения), предусмотрено специальное конструкторское решение в виде металлического короба, который устанавливается сверху и пломбируется.
Накладные датчики не нарушают целостность трубы, а значит не нужно разрабатывать и утверждать проект узла учета. Вы получаете простое и удобное решение в несколько раз быстрее и проще, чем раньше!
|
Ду трубопровода |
15 — 6000 мм |
|
Относительная погрешность измерения расхода тепла |
от 2% |
|
Диапазон измерения скоростей потока |
0.2 — 12 м/с |
|
Входные сигналы |
Датчики расхода (2) Датчики температуры (2) Датчики давления (2) |
|
Выходные сигналы (в зависимости от входящего в комплект тепловычислителя) |
RS-232, RS-485, USB |
|
Архив |
|
| Диапазон температур измеряемой среды для расходомера* |
Датчики: -30°С — +160°С Основной блок: -20°С — +60°С |
| Температура измеряемой среды средств измерений температуры |
от -50°С до +85°С |
|
Температура измеряемой среды преобразователей давления |
от -60°С до +125°С |
| Температура измеряемой среды тепловычислителей |
от -10°С до +50°С |
| Относительная влажность |
не более 95% |
|
Питание прибора |
Переменное: 220 В Постоянное: 8-36 В Частота переменного тока от 49 до 51В |
|
Атмосферное давление |
от 84,0 кПа до 106,7 кПа |
|
Средний срок службы |
не менее 12 лет |
|
Средняя наработка на отказ |
не менее 37000 ч |
* указаны максимальные значения, более точные характеристики указаны в описании типа на каждое СИ
Метрологические характеристики теплосчетчика.
|
Диапазон измерений тепловой энергии, ГДж |
от 0 до 9·107 |
|
Диапазон измерений тепловой мощности, ГДж/ч |
от 0 до 106 |
|
Диапазон измерений объема, м3 |
от 0 до 9·108 |
|
Диапазон измерений массы, т |
от 0 до 9·108 |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,06 до 106 |
|
Диапазон измерений температуры теплоносителя, ºС |
от 1 до +150 |
|
Диапазон измерений разности температур, ºС |
от 2 до 150 |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 1,6 |
|
Пределы допускаемой относительной погрешности при измерении тепловой мощности и тепловой энергии в закрытых системах теплоснабжения: |
От 3%. Рассчитывается индивидуально по формуле: ± (3+4· Δtн/Δt +0,02·GВ/G) |
|
Пределы допускаемой относительной погрешности объемного расхода:
|
От 2%. Рассчитывается индивидуально по формуле: ± (2+0,02·GВ/ GН), не более ± 5 |
| Пределы допускаемой относительной погрешности теплосчетчика при измерении объемного расхода и объема при применении преобразователя объемного расхода с частотным выходом, % |
Корень из (δ2G + δ2T ) |
|
Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя и окружающего воздуха, ºС |
±(0,4+0,005·|t|) |
|
Пределы допускаемой относительной погрешности измерений разности температур, % |
±(0,5+3·Δtн/Δt) |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений избыточного давления, % | ± 2,0 |
| Пределы допускаемой относительной погрешности измерений интервалов времени, % | ± 0,05 |
Конструктивно теплосчетчики Streamlux SLT-S1 состоят из отдельных составных частей (средств измерений, утвержденных типов), объединенных в средство измерения общими требованиями, регламентированными техническими условиями.
Составными элементами теплосчётчика Streamlux SLT-S1 являются:
- Тепловычислитель - устройство, обеспечивающее расчет количества теплоты на основе входной информации об объеме, температуре и давлении теплоносителя;- Преобразователи расхода (расходомеры) - приборы с импульсным или частотным выходом, предназначенные для измерения расхода теплоносителя;
- Преобразователи температуры (комплекты: термопреобразователи и термометры сопротивления с номинальной статической характеристикой);
- Преобразователи давления (датчики).

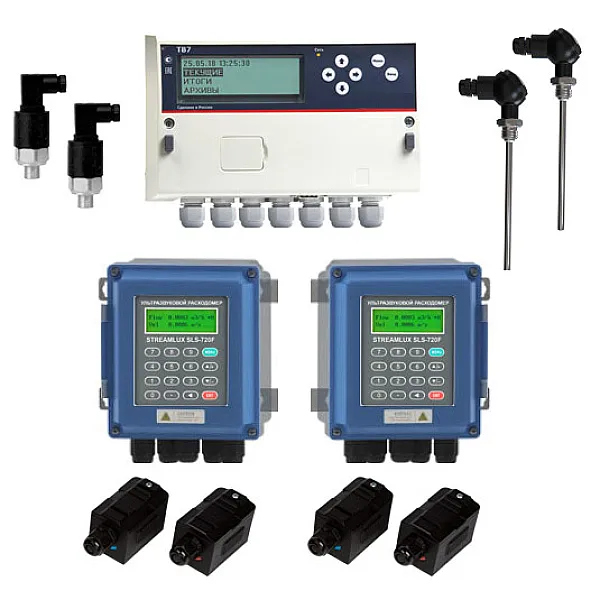

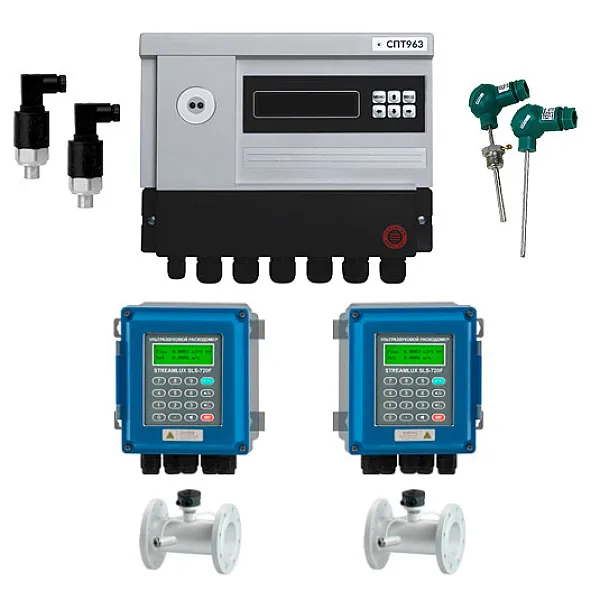

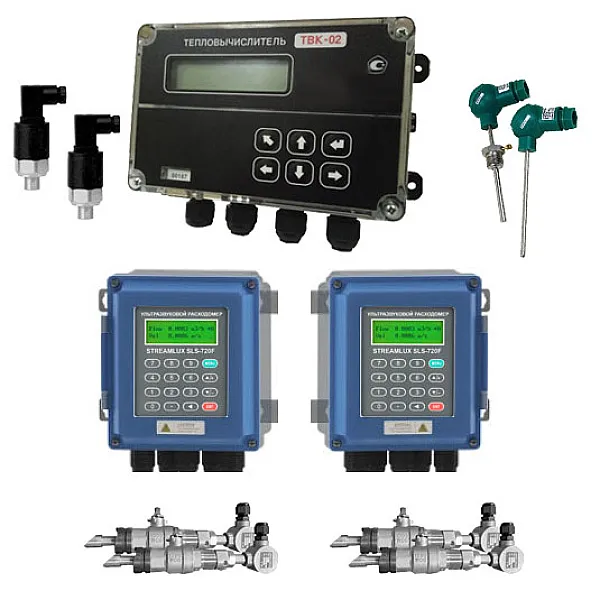

В составе теплосчетчиков Streamlux SLT-S1 совместно с расходомерами Streamlux SLS-720F могут использоваться в любом сочетании средства измерений, указанные в таблицах ниже. Точный тип и заводские номера отдельных составных частей теплосчетчика указываются в паспорте теплосчетчика.
| Преобразователи давления | Тепловычислители | Термопреобразователи/датчики температуры |
|---|---|---|
|
|
|
Выбор составных частей теплосчетчика осуществляется в зависимости от условий клиента: температуры среды, давления, количества измеряемых каналов.
