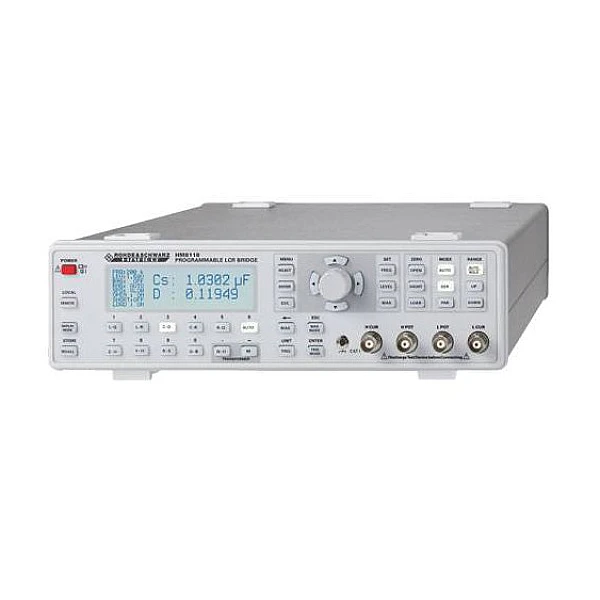

Мост/измеритель Rohde & Schwarz HM8118
Измерительные возможности
В отличие от бюджетных LCR-метров, Rohde & Schwarz HM8118 обеспечивает не только измерение индуктивности, емкости, и активного сопротивления, но и расчёт таких параметров, как тангенс угла потерь, добротность, фазовый сдвиг, комплексные значения импеданса, реактивная и полная проводимость, и пр.
Расширение измерительных возможностей прибора достигается за счет функции программирования тестового сигнала: задания частоты, величины тока и напряжения смещения, а также подключения внешнего источника питания. За счет этого LCR-метр HM8118 может использоваться для тестирования индукционных устройств на разных частотах, а также проверки электролитических и других конденсаторов с рабочим напряжением до 40 В. Проверяя трансформаторы воздушного типа, а также со стальным или ферритовым сердечником, вы можете дополнительно фиксировать взаимную индуктивность, вычислять соотношение витков, определять наличие межвитковых замыканий, утечки и пр.
Высокая эффективность модели Rohde & Schwarz HM8118 обеспечивается за счет наличия последовательного и параллельного режимов работы, с одновременным измерением нескольких параметров. При этом на ЖК дисплее, помимо получаемых результатов, также отображаются измерительные функции, частота и уровень тестового сигнала, рабочий диапазон и единицы измерений, и другие параметры, фиксирующие текущее состояние прибора. Это обеспечивает высокую информативность и снижает трудоемкость работ: вам не нужно делать какие-либо переключения для просмотра нужных показателей.
Функциональные особенности
Универсальность Rohde & Schwarz HM8118 обеспечивается за счет:
-
широкого частотного диапазона (20 Гц – 200 кГц) — вы можете тестировать разнотипные устройства бытового, связного, авиационного, военного и другого назначения, промышленной электроники и т.п.;
-
высокой скорости производства замеров — динамика процессов фиксируется более эффективно;
-
разнотипных интерфейсов — вы можете тестировать устройства разных классов, включая нестандартные. Стационарный блок для подключения SMD-компонентов и набор кабелей с разъемами Кельвина поставляются в комплекте.
Для обеспечения возможности работы в составе производственных комплексов LCR-метр HM8118 может опционально оснащаться групповым интерфейсом. Это позволяет производить автоматическую сортировку тестируемых компонентов: имеется возможность задания до 9-групповых конфигураций.
Благодаря высокой точности, широким измерительным возможностям и многофункциональности, купить R&S LCR-метр HM8118 можно для промышленного и лабораторного использования, исследовательских и учебных целей.
Технические характеристики Rohde & Schwarz HM8118:
|
Диапазон измерения импеданса Z (полного комплексного сопротивления) |
от 0,2 мОм до 100 МОм | |
|
Диапазон измерения сопротивления R |
от 0,2 мОм до 100 МОм | |
|
Диапазон измерения емкости С |
от 0,01 пФ до 100 мФ | |
|
Диапазон измерения индуктивности L |
от 10 нГн до 100 кГн | |
|
Диапазон измерения тангенса угла потерь D |
от 0,0001 до 9,9999 | |
|
Диапазон измерения добротности Q |
от 0,1 до 9999,9 | |
|
Диапазон измерения фазового угла ? |
от -179° до 180° | |
|
Пределы допускаемой приведенной базовой погрешности измерения величин D,Q,? на частоте 1 кГц |
±0,1 % | |
|
Диапазон частот тестового сигнала |
от 20 Гц до 200 кГц (69 шагов) | |
|
Пределы допускаемой относительной погрешности установки частоты тестового сигнала |
±10-4 | |
|
Диапазон уровня тестового сигнала, СКЗ |
от 50 мВ до 1,5 В (шаг 10 мВ) | |
|
Пределы допускаемой относительной погрешности установки уровня тестового сигнала |
±5 % | |
|
Диапазон значений внутреннего напряжения постоянного смещения |
от 0 до 5 В (шаг 10 мВ) | |
|
Диапазон значений внутреннего тока постоянного смещения |
от 0 до 200 мА (шаг 1 мА) | |
|
Пределы допускаемой погрешности измерения основных величин (Z, R, С, L) | ||
|
Диапазон импеданса |
Диапазон частот |
Погрешность |
|
0,2 мОм – 2,5 Ом |
20 Гц – 10 кГц |
±(0,3 % + 1 мОм/|Z|) |
|
10 кГц – 100 кГц |
±(0,5 % + 2 мОм/|Z|) | |
|
2,5 Ом – 100 Ом |
20 Гц – 10 кГц |
±(0,1 % + 1 мОм/|Z|) |
|
10 кГц – 100 кГц |
±(0,2 % + 2 мОм/|Z|) | |
|
100 кГц – 200 кГц |
±(0,5 % + 5 мОм/|Z| + |Z|/10 МОм) | |
|
100 Ом – 25 кОм |
20 Гц – 1 кГц |
±(0,05 % + |Z|/2 ГОм) |
|
1 кГц – 10 кГц |
±(0,1 % + |Z|/1,5 ГОм) | |
|
10 кГц – 100 кГц |
±(0,2 % + |Z|/100 МОм) | |
|
100 кГц – 200 кГц |
±(0,5 % + 5 мОм/|Z| + |Z|/10 МОм) | |
|
25 кОм – 1 МОм |
20 Гц – 1 кГц |
±(0,05 % + |Z|/2 ГОм) |
|
1 кГц – 10 кГц |
±(0,1 % + |Z|/1,5 ГОм) | |
|
10 кГц – 100 кГц |
±(0,5 % + |Z|/100 МОм) | |
|
1 МОм – 4 МОм |
20 Гц – 10 кГц |
±(0,1 % + |Z|/1,5 ГОм) |
|
10 кГц – 100 кГц |
±(0,5 % + |Z|/100 МОм) | |
|
4 МОм – 100 МОм |
20 Гц – 10 кГц |
±(0,2 % + |Z|/1,5 ГОм) |
|
10 кГц – 100 кГц |
±(0,5 % + |Z|/100 МОм) | |
|
Температурный коэффициент погрешности измерения величин Z, R,L, C |
±5·10-6/°C | |
|
Общие технические характеристики | ||
|
Время установления рабочего режима прибора, не более |
30 минут | |
|
Напряжение и частота питающей сети |
(110 – 230) В ± 10 %, 50/60 Гц | |
|
Потребляемая мощность, не более |
20В·А | |
|
Рабочие условия применения | ||
|
- температура окружающего воздуха |
от 5 до 40°С | |
|
- относительная влажность воздуха |
от 5 до 80% | |
|
- температура хранения/транспортирования |
от -20 до +70°С | |
|
Габаритные размеры (ширина × высота × длина) |
285 × 75 × 365 мм | |
|
Масса |
4 кг | |
