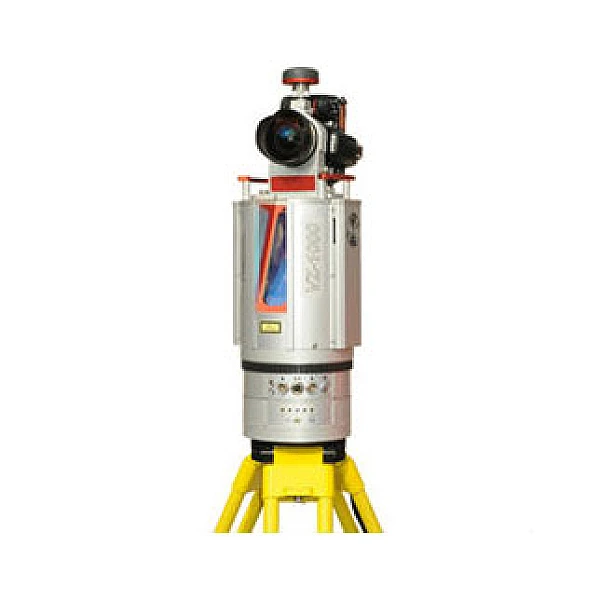

Наземный лазерный сканер Riegl VZ-2000

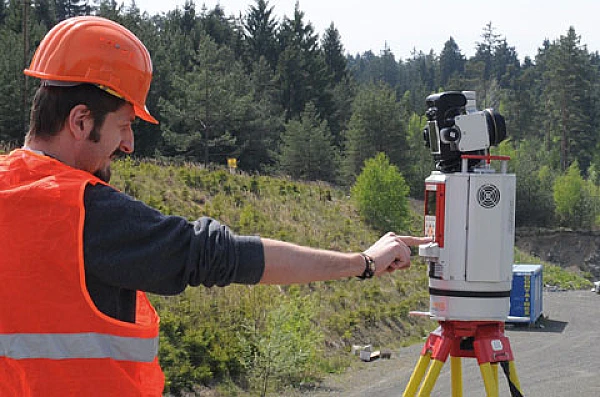

- Качественные данные даже при неблагоприятных погодных условиях:снег, дождь, туман и т.п.
- Расширенный диапазон рабочих температур позволяет работать в зимних условиях.
ПРОИЗВОДИТЕЛЬНОСТЬ СИСТЕМЫ
- Наибольшее измеряемое расстояние при коэф. отражения 90% 2050 м
- Наибольшее измеряемое расстояние при коэф. отражения 20% 280 м
- Наименьшее измеряемое расстояние 2,5 м
- Максимальная скорость сканирования 400 000 изм./сек.
- Точность / Повторяемость - 8 мм / 5 мм
- Сектор сканирования 100°*360°
УНИКАЛЬНЫЕ ТЕХНОЛОГИИ RIEGL
- Полностью настраиваемые параметры сканирования (сектор сканирования, частота сканирования, скорость сканирования)
- Высокая точность и повторяемость измерения расстояний за счет оцифровки и обработки сигнала в режиме реального времени
- Автоматическое определение визирных марок
- Получение нескольких отражений одного сигнала от разных целей

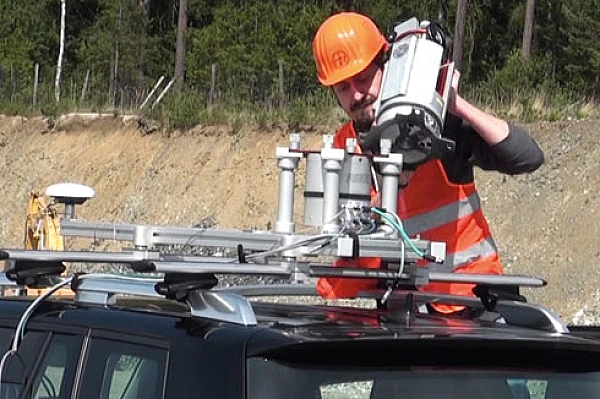

Идеально подходит для гибридной мобильной лазерной сканирующей системы RIEGL VMZ
от VZ к VMZ - гибкая настройка и простая установка, например в вертикальное положение
|
Основные технические характеристики сканера |
||||||
|
Дальность измерений 1) |
||||||
|
Принцип измерения |
измерение времени между импульсами, оцифровка отраженных, |
|||||
|
Режимы работы |
||||||
|
Частота импульсов 2) |
50 кГц |
100 кГц |
300 кГц |
550 кГц |
1 МГц |
|
|
Скорость сканирования (изм./сек.) 2) |
21,000 |
42,000 |
122,000 |
230,000 |
396,000 |
|
|
Наибольшее измеряемое расстояние 3) |
|
|
|
|
|
|
|
До цели с коэф. отражения ρ ≥ 90 % |
2,050 м |
1,800 м 4) |
1,000 м 4) |
750 м 4) |
580 м 4) |
|
|
До цели с коэф. отражения ρ ≥ 20 % |
1500 м |
1100 м |
800 м |
650 м |
600 м |
|
|
Количество принятых отраженных сигналов одного импульса |
практически неограниченное 5) |
|||||
|
Точность 6) 8) |
8 мм |
|||||
|
Повторяемость7) 8) |
5 мм |
|||||
|
Наименьшее измеряемое расстояние |
2.5 м |
|||||
|
Длина волны лазеры |
ближний инфракрасный диапазон |
|||||
|
Угол расхождения луча |
0.3 мрад 9) |
|||||
1) Обработка формы волны в режиме реального времени.
2) Округленные значения, выбираемые программой измерений.
3) Типичные данные для средних условий. Максимальная дальность указана для плоских целей с размером превышающим диаметр лазерного пятна, перпендикулярных углу падения, для атмосферы при видимости 23 км. При ярком солнечном свете, макс. диапазон может быть меньше чем в пасмурную погоду.
4) Неоднозначность данных устраняется в программном обеспечении RiMTA 3D.
5) Подробная информация предоставляется по запросу.
6) Средняя квадратическая ошибка одного измерения.
7) Разброс результатов измерений одной и той же цели.
8) СКО на 150 м дистанции по условиям испытаний RIEGL.
9) 0.3 мрад соответствуют увеличению диаметра лазерного пятна на 30 мм каждые 100 м дистанции.
|
Производительность сканера |
||
|
|
Вертикальный (линейный) скан |
Горизонтальный (линейный) скан |
|
Сканирующий механизм |
Вращающее многогранное зеркало |
Поворачивающаяся верхняя часть сканера |
|
Диапазон сектора сканирования (выбирается) |
общий 100° (+60° / -40°) |
макс. 360° |
|
Скорость развёртки (выбирается) |
от 3 линий/сек до 240 линий/сек |
от 0°/сек до 150°/сек 10) |
|
Угловой интервал сканирования |
0.0015° ≤ Δ υ ≤ 1.15° 11) |
0.0024° ≤ Δ υ ≤ 0.62° 11) |
|
Разрешение угловых измерений |
лучше чем 0.0015° (5.4 arcsec) |
лучше 0.0005° (1.8 arcsec) |
|
Датчик наклона |
интегрирован, для установки сканеры в вертикальное положение |
|
|
Приемник GPS |
интегрирован, L1, с антенной |
|
|
Компас |
интегрирован, для установки сканера в вертикальное положение |
|
|
Лазерный отвес |
интегрирован |
|
|
Встроенный таймер синхронизации |
интегрирован, в режиме реального времени синхронизация времени с данными лазерного сканирования |
|
|
Синхронизация сканирования (дополнительно) |
синхронизация вращения сканера |
|
|
Вывод данных о форме сигнала (дополнительно) |
отображение информации об оцифрованных сигналах, отраженных от множества целей12) |
|
10) Может быть отображено на скане в 2D режиме.
11) Выбирается, минимальный шаг при увеличении до 0.014° при частоте 50 кГц.
12) До максимальной частоты 300 кГц.
|
Общие технические данные |
|
|
Напряжение входного питания |
11-32 В постоянного тока |
|
Потребляемая мощность |
станд. 85 Вт (макс. 110 Вт) |
|
Внешний источник питания |
одновременно может быть подключено до 3-ех независимых источников питания для обеспечения бесперибойной работы |
|
Основные размеры / Вес |
Ø 200 мм x 308 мм (диаметр x длина), прибл. 9.9 кг |
|
Влажность |
макс. 80 % без конденсации при температуре +31°C |
|
Класс защиты |
IIP64, защита от пыли и брызг |
|
Температурный диапазон |
|
|
Хранение / эксплуатация |
-10°C до +50°C / 0°C до +40°C (стандартные условия) |
|
Эксплуатация при отрицательных температурах 13) |
-10°C до +50°C / 0°C до +40°C (стандартные условия) |
13) Термочехол для сканера позволит выполнять работы даже при более низких температурах.
