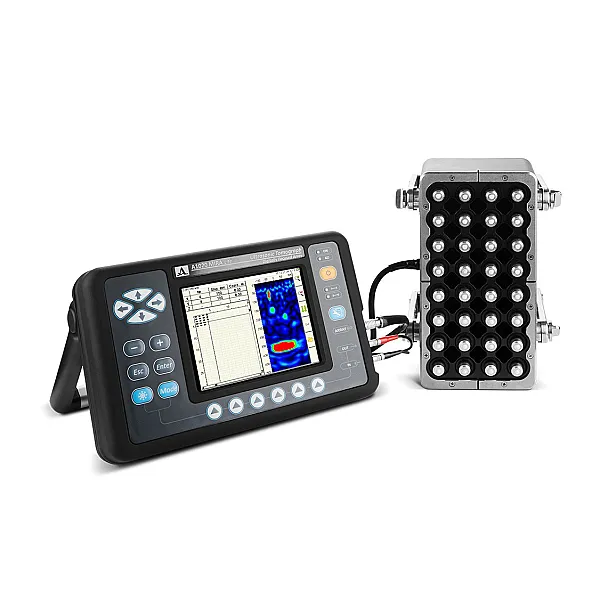

Низкочастотный ультразвуковой томограф A1020 MIRA Lite

Компактный, легкий и удобный в использовании ультразвуковой томограф с визуализацией внутренней структуры бетона при одностороннем доступе.

Назначение:

  • Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня.
  • Контроль конструкций из бетона толщиной до 1 000 мм и из железобетона толщиной до 800 мм.
  • Исследование внутренней структуры колонн диаметром от 500 мм.
  • Контроль фундаментов и перекрытий в монолитных конструкциях.
  • Контроль объектов с криволинейными поверхностями.
  • Поиск пустот за тюбингами в метрополитенах и железобетонных туннелях.
  • Поиск в железобетоне пластмассовых и металлических труб диаметром от 10 мм.
  • Определение толщины защитного слоя и глубины залегания арматуры.
  • Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах.
  • Измерение толщины объекта контроля при одностороннем доступе.

Отличительные особенности:

  • Наглядное отображение сечения (B-Скан) объекта в режиме реального времени с частотой смены кадров до 10 Гц.
  • Улучшенная чувствительность в ближней зоне.
  • Высокая точность измерений и чувствительность прибора к различным отражателям.
  • Размеры обнаруживаемых несплошностей:
    • от Ø10 мм – цилиндрический образ дефекта;
    • от Ø 25 мм – сферический образ дефекта.

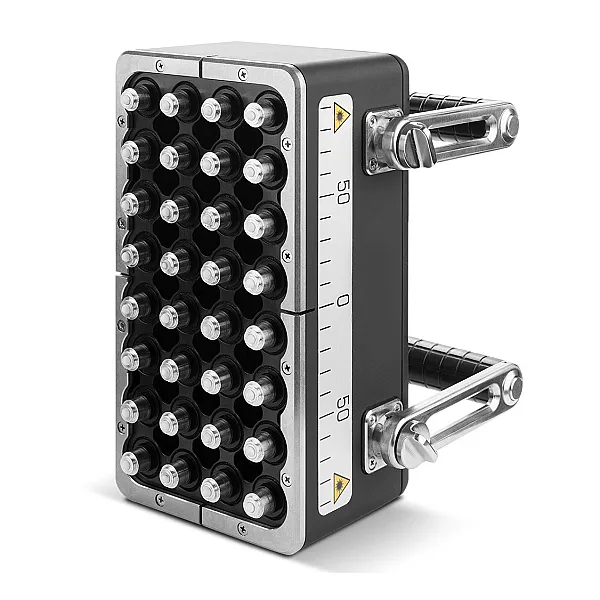

  • Малогабаритная антенная решетка для длительной работы на объекте.

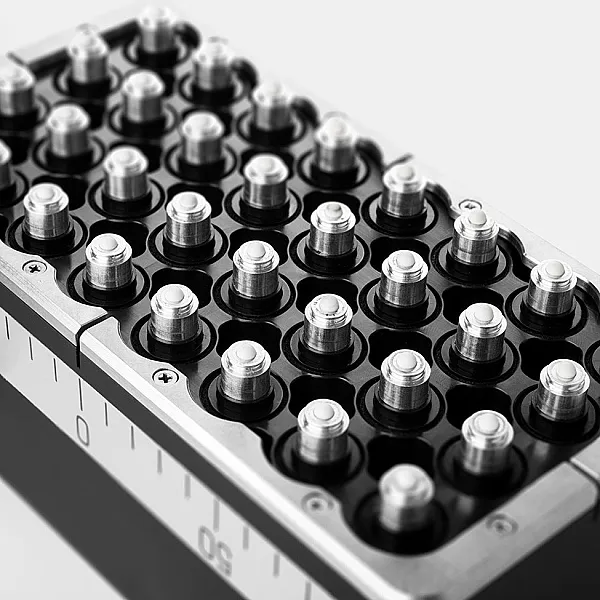

  • Новый тип износостойких СТК преобразователей с безжидкостным контактом.

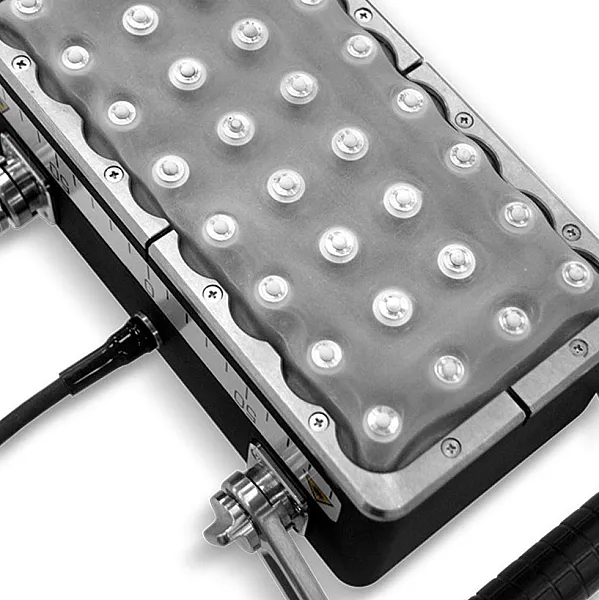

  • Защита преобразователей от грязи и пыли благодаря прочной мембране.
  • Чехол для удобного крепления электронного блока на поясе оператора.

3D программное обеспечение INTROVIEW

Комплексная оценка внутренней структуры благодаря 3D изображению объекта.

Режимы работы с 3D-изображением:

  • Изометрическая поверхность
  • Текстурное отображение
  • Максимальная проекция

Режимы работы с 2D-изображением:

  • Панорамный B-, C-, В-Скан
  • Плоскость сечения / объемный строб

Совместимость с другими приборами АКС (А1220 MONOLITH, A1040 MIRA).

Режимы работы

Томограф A1020 MIRA Lite имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора. В процессе работы можно выбирать различные виды представления данных на экране томографа в зависимости от установленного режима.

Режим «ОБЗОР»

Режим предназначен для оперативного просмотра внутренней структуры объекта контроля в произвольных местах. На экране отображается В-Скан в режиме реального времени с частотой смены кадров до 10 Гц.

Дополнительно в данном режиме возможно:

  • Автоматическое определение скорости распространения ультразвуковой волны.
  • Измерение координат и уровней образов в томограмме.
  • Измерение толщины объекта контроля.
  • Сохранение и просмотр В-Сканов.
  • Просмотр А-Сканов.

Режим «КАРТА»

Режим предназначен для формирования массива данных в форме набора В-Сканов объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного трехмерного массива данных можно выводить на экран любой В-Скан.

Режим «НАСТРОЙКА»

Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения, с присвоением уникального имени, ряда рабочих конфигураций под различные объекты контроля. Необходимая конфигурация выбирается из списка сохраненных непосредственно на объекте контроля.

Проведем демонстрацию оборудования онлайн или в нашем офисе

Комплектация

  • А1020 MIRA Lite электронный блок

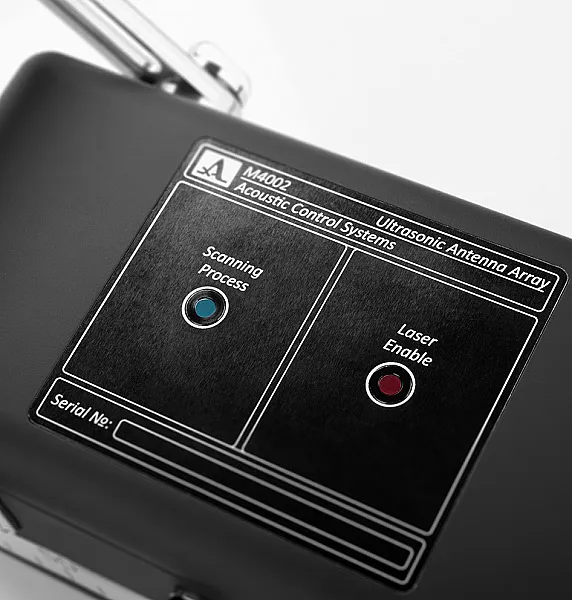

  • M4002 0.05A0R220Х110PS
  • Сетевой адаптер 220 В - 15 B
  • Кабель USB A- Micro B
  • Проверочный образец
  • Жесткий кейс
  • Программное обеспечение INRTOWIEW

Внимание! Производитель оставляет за собой право изменить комплект поставки.
