Оцифровщик рентгеновских снимков КАРАТ РС35
Аппаратно-программный комплекс КАРАТ РС35 (АПК КАРАТ РС35) – современное, технологичное и экономичное решение для оцифровки радиографических снимков, как листовых, так и рулонных (длиной до 5 м).АПК КАРАТ РС35 состоит из:

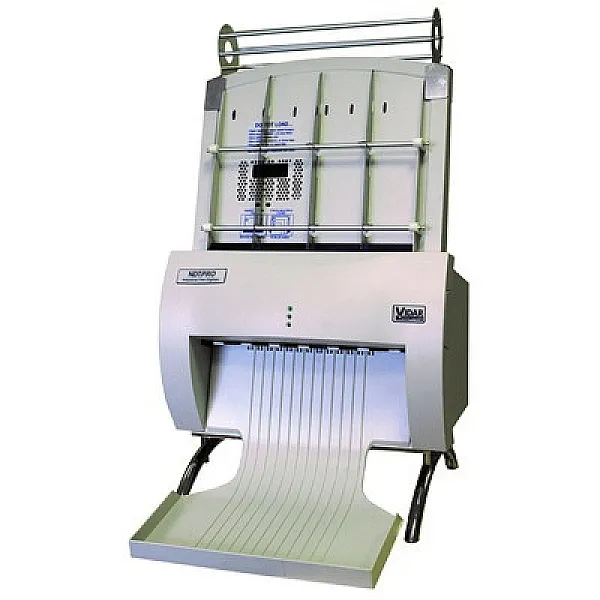

- промышленного оцифровщика радиографических снимков VIDAR NDT PRO с автоподатчиком листовых снимков;
- стационарного ПК или ноутбука;
- устройства для подачи рулонных снимков;
- программного обеспечения X-Vizor.
Применяется для промышленного неразрушающего контроля и отвечает самым высоким требованиям нефтегазовой, авиационно-космической, нефтехимической, атомной, судостроительной и других отраслей промышленности.
АПК КАРАТ РС35 позволяет получать цифровые радиографические изображения высокого качества.
АПК КАРАТ РС35 соответствует стандарту ISO 14096 для классов DB и DS (в режиме накопления),
удовлетворяет требованиям РД Транснефть и СТО Газпром.
Отличительные особенности оцифровщика КАРАТ РС35:
- В сканере установлены полупроводниковая ПЗС-матрица высокого разрешения HD-CCD™ и легко заменяемая мощная светодиодная лампа (LED), рассчитанная на длительный срок службы.
- Оцифровка радиографических снимков с оптической плотностью от 0,5 до 4,0 (класс DB - в соответствии с ISO 14096) и – в режиме накопления – от 0,5 до 4,5 (класс DS - в соответствии с ISO 14096).
- Пространственное разрешение – 11 пар линий на мм с геометрической точностью (не хуже) 1% или 2 пикселя (смотря какое значение больше) по обеим осям.
- Оцифровывает снимки от 6 до 35 см в ширину и от 20 до 500 см в длину.
- Оцифровывает в пакетном режиме до 25 листовых снимков смешанного размера без их предварительной сортировки, что значительно повышает производительность.
- Оцифровывает несколько узких (и длинных) снимков одновременно (параллельно).
Размер | Разрешение | ||||
В пикселях (350×430мм) | Пикселя (мкм) | Пикселей на мм | DPI | Пар линий на мм | Скорость оцифровки (сек) |
2100×2550 | 170 | 6 | 150 | 3 | 27,8 |
4200×5100 | 85 | 12 | 300 | 6 | 55,6 |
7980×9690 | 44 | 22 | 570 | 11 | 105,6 |
Основные возможности программного обеспечения X-Vizor:
+ 16-бит (65536 градаций/уровней серого) в формате XVZ, поддержка форматов DICONDE, BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (8 или 16 бит) и др.;+ ведение архивов и баз данных;
+ измерение линейных размеров дефектов, расстояний между дефектами и вычисление площади дефектов;
+ внесение полученных размеров объектов в протокол контроля с выдачей заключений в соответствии с нормативными документами (НД):
- СТО Газпром 2.2-4-083-2006
- РД Транснефть 25.160.10-КТН-016-15
- РД МГ Бованенково-Ухта
- ГОСТ 23055 + ГОСТ 7512
АПК КАРАТ РС35 существенно помогает дефектоскописту, автоматизированно выполняя следующие действия:
- поиск и определение параметров некоторых классов дефектов (поры, шлаки и некоторые др.);
- оценка снимка на соответствие требованиям НД (расположение шва, эталонов, оптических плотностей и др.);
- отбраковка и выдача заключения в соответствии с НД;
- просмотр, окончательное редактирование и печать формы заключения.
Технические характеристики Аппаратно-программного комплекса для оцифровки радиографических снимков КАРАТ РС35:
Диапазон оптической плотности | От 0,5 до 4,0: в соответствии с ISO 14096 |
Разрядность бит на пиксель | 8, 12, 16 бит (макс. 65535 уровней шкалы серого) |
Среднее время работы без сбоев | > 50 000 часов |
Размер оцифровываемой плёнки | Ширина: от 6 до 35 см. Длина: от 20 до 500 см. |
Автоматический податчик плёнки | Стандартная вместимость 25 плёнок (разного размера, нет необходимости в предварительной сортировке); выравнивание по левому краю; возможность сканировать несколько узких плёнок одновременно |
Таблицы преобразований | Линейная зависимость уровней серого от оптической плотности |
Геометрическая точность | Лучше чем 1% или 2 пикселя (смотря какое значение больше) по обеим осям |
Скорость сканирования | 92 линии/секунда |
Аппаратный интерфейс | USB 2.0 |
Программное обеспечение | X-Vizor (РД Транснефть 19.100.00-КТН-001-10 (с изм.), СТО Газпром № 2-2.4-083-2006 и др.) |
Электропитание | Напряжение в сети: 85~264 В, частота: 47~63 Гц, мощность: <100 Вт |
Условия эксплуатации | От 10° до 35°C, относительная влажность без конденсации от 20% до 85% |
Условия хранения | От -18° до 60°C, относительная влажность без конденсации от 20% до 85% |
Осветительное устройство | Светодиодная лампа (LED) |
Детектор | ПЗС матрица нового поколения: полупроводниковая высокого разрешения (HD-CCD™) |
Размеры | С автоподатчиком плёнки и выходным лотком: 48×58×83 см Без автоподатчика плёнки и выходного лотка: 48×38×32 см Размеры в упаковке: 61×74×61 см |
Вес | 21 кг; вес в упаковке: 27 кг |
Комплектация Аппаратно-программного комплекса оцифровки радиографических пленок:
- Оцифровщик (c автоподатчиком, приемным лотком и USB-кабелем для подключения к компьютеру)
- Ноутбук* (17.3" Full HD (1920x1080), NVIDIA GeForce GTX850M 4096MB, ОЗУ 8192 Мб,1 Tb HDD, Intel® Core™ i7-4710HQ(2.5), DVD±RW DL, LAN/WiFi, Bluetooth, Windows 8.1) с сумкой для переноски.
- Программное обеспечение для сканера X-Vizor (св-во гос. рег. №2012610620 от 10.01.2012 г.)
