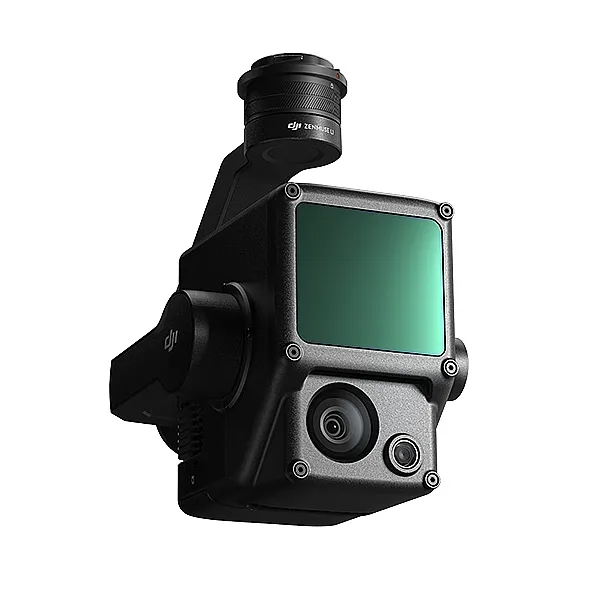

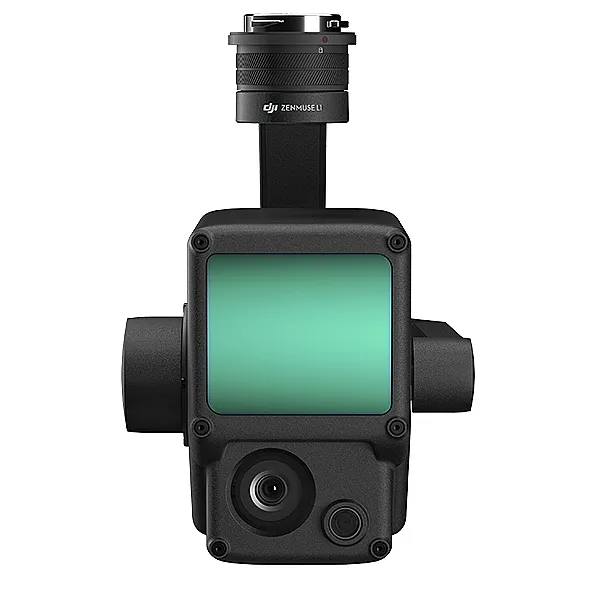

Подвес DJI Zenmuse L1 с камерой
Подвес DJI Zenmuse L1 с камерой предназначен для использования с промышленными квадрокоптерами серии Matrice 300 в целях обследования и оперативной съемки различных сооружений, территорий, рельефа и создания их высокоточных цифровых моделей. Прибор оснащен встроенным инерциальным измерительным блоком, оптическим каналом с CMOS-датчиком, обеспечивающим получение визуальных изображений разрешением 20 Мп, дополнительной цифровой камерой для вспомогательных функций и системой Light Identification Detection and Ranging, выполняющей лазерное сканирование на дистанциях до 450 м со скоростью до 240 тыс. точек в секунду.Устройство обладает более высокой эффективностью и производительностью, по сравнению с наземными лазерными сканерами за проведения съемки с недоступных для наземного оборудования ракурсов в движении.
Преимущества
- Высокая эффективность – в отличие от фотограмметрии, дождь, дымка и легкий туман, а также растительные покровы не являются препятствием при выполнении сканирования с использованием DJI Zenmuse L1, что дает возможность проводить съемку окружающей местности в районах с большим количеством зеленых насаждений, при неблагоприятных погодных условиях, слабом освещении и т.п.
- Гибкость – съемка с подвесом DJI может производиться как в линейном, так и в неповторяющемся секторном режиме, с использованием технологии Livox, что дает возможность выбирать между повышенной детализацией данных за счет перекрытия зон сканирования, и высокой производительностью, при обеспечении полного охвата обследуемого района.
- Оперативность – ПО DJI Terra в процессе съемки выполняет построение 3D модели в режиме реального времени, что дает возможность корректировать полетное задание дрона для проведения уточняющего сканирования, исключая необходимость в повторных вылетах.
Особенности
Основная цифровая RGB-камера подвеса DJI Zenmuse L1 используется для фиксации цветовых характеристик и особенностей поверхностной структуры обследуемых объектов с высоким разрешением, улучшая информативность и достоверность получаемых данных для 3D моделирования. Вспомогательный оптический сенсор служит для обеспечения непрерывности режима управления в случае временной утраты спутникового навигационного сигнала. За счет использования специального алгоритма, подвес сохраняет направление по визуальным ориентирам для обеспечения согласования всех точек в процессе сканирования.
| DJI Zenmuse L1 | |
|---|---|
| Общие характеристики | |
| Название продукта | Zenmuse L1 |
| Размеры | 152 × 110 × 169 мм |
| Вес | около 900 г |
| Мощность | 30 Вт |
| Класс защиты | IP44 |
| Поддерживаемые БПЛА | Matrice 300 RTK |
| Диапазон рабочих температур | от -20° до 50° C |
| Диапазон температур хранения | от -20° до 60° C |
| Производительность системы | |
| Диапазон обнаружения |
450 м при коэффициенте отражения 80%, 0 клк; 190 м при коэффициенте отражения 10%, 100 клк |
| Кол-во точек |
одноканальный возврат: 240 000 точек/с; многоканальный возврат: 480,000 точек/с |
| Точность системы |
по горизонтали: 10 см при 50 м; по вертикали: 5 см при 50 м |
| Режимы окраски облака точек в реальном времени |
натуральный цвет; окраска по коэффициенту отражения; окраска в зависимости от высоты |
| LIDAR | |
| Точность измерения | 3 см при 100 м |
| Макс. поддерживаемое кол-во каналов | 3 |
| Режимы сканирования |
режим повторяющейся строчной развертки режим неповторяющегося лепесткового сканирования |
| Угол обзора |
повторяющееся строчное сканирование: 70.4°×4.5°; неповторяющееся сканирование: 70.4°×77.2° |
| Класс безопасности лазера | 1 |
| Встроенная навигационная система | |
| Частота обновления IMU | 200 Гц |
| Диапазон измерений акселерометра | ±8 g |
| Диапазон измерителя угловой скорости | ±2000 dps |
| Точность угла отклонения | в реальном времени: 0.18°, постобработка: 0.08° |
| Точность угла тангажа / поворота | в реальном времени: 0.03°, постобработка: 0.025° |
| Дополнительный датчик визуального позиционирования | |
| Разрешение | 1280×960 |
| Угол обзора | 95° |
| RGB камера для картографии | |
| Размер матрицы | 1 дюйм |
| Эффективные пиксели | 20 Мп |
| Размер фото | 4864×3648 (4:3); 5472×3648 (3:2) |
| Фокусное расстояние | 8.8 мм / 24 мм (ЭФР) |
| Скорость затвора |
cкорость механического затвора: 1/2000 - 8 с скорость электронного затвора: 1/8000 - 8 с |
| ISO |
видео: 100 – 3200 (Авто), 100 – 6400 (Ручной) фото: 100 - 3200 (Авто), 100 - 12800 (Ручной) |
| Размер диафрагмы | f/2.8 - f/11 |
| Подвес | |
| Система стабилизации | 3-осевая (наклон, поворот, панорамирование) |
| Диапазон угловых вибраций | 0.01° |
| Крепление | съемный DJI SKYPORT |
| Механический диапазон | наклон: от -120° до +30°; Панорамирование: ±320° |
| Режимы работы | Follow/Free/Re-center |
| Хранение данных | |
| Хранение необработанных данных | фото/IMU/Облако точек |
| Хранение данных облака точек | хранение данных моделирования в реальном режиме времени |
| Поддерживаемые карты microSD |
microSD: Класс 10 / UHS-1 или выше; макс. емкость: 256 Гб |
| Программное обеспечение для постобработки | |
| Поддерживаемое ПО | DJI Terra |
| Формат данных |
DJI Terra поддерживает экспорт моделей облака точек стандартного формата: форматы облака точек: PNTS/LAS/PLY/PCD/S3MB формат модели реконструирования: B3DM/OSGB/PLY/OBJ/S3MB |
