Прибор диагностики элементов строительных конструкций и дорожных покрытий СПЕКТР-5
Прибор предназначен для диагностики и определения толщины бетонных фундаментных плит, перекрытий, настилов мостов и других бетонных конструкций с использованием метода импакт-эхо (ударного эха) в соответствии с требованиями п.7.1 ГОСТР 71733-2024 и стандарта ASTM C 1383-15.Прибор также используется в дорожном строительстве при контроле качества дорожных покрытий и определения толщины асфальта дорожного полотна.
Преимущества:

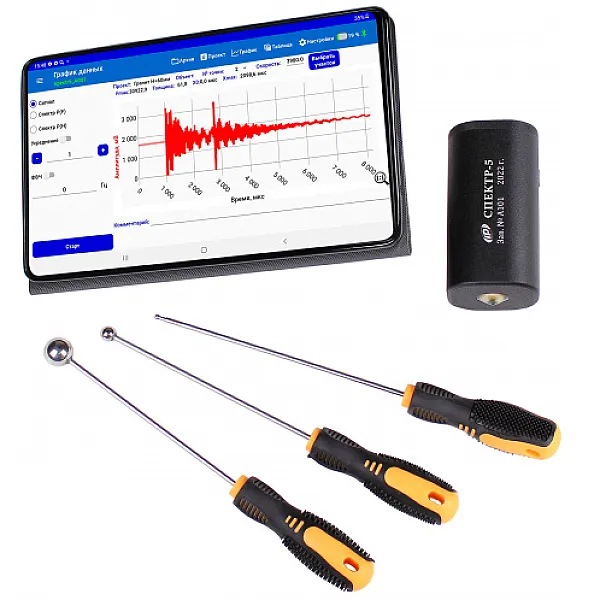

- Интегрированное решение, включающее мобильный беспроводной блок (датчик), приложение на планшетном компьютере и набор ударных элементов для тестирования объектов методом ударного эха.
- Возможность выявления серьезных дефектов (расслоений и пустот) на ранней стадии, чтобы избежать дорогостоящего ремонта объекта на более позднем этапе.
- Эффективный сбор данных за счет обработки каждого ударного воздействия.
- Высокая производительность.
- Определение скорости звука в материале конструкции при условии, что проектная толщина объекта контроля точно известна или имеется возможность прямого измерения толщины исследуемой конструкции.
- Автоматический режим работы с использованием ожидаемого значения измеряемой толщины объекта.
- Гибкие функции обработки результатов измерений (фильтрация, скользящее среднее, избирательная обработка участка, содержащего полезный сигнал).
- Возможность добавления текстового комментария к любому измеренному результату.
- Возможность импортирования результатов измерений на другой планшетный компьютер.
- Встроенный литиевый аккумулятор и малое потребление гарантируют продолжительное время автономной работы, а наличие блока автономного питания в комплекте поставки позволяет увеличить продолжительность работы прибора.
- Компактность прибора и малые габариты.
- Беспроводной интерфейс связи Bluetooth с планшетным компьютером. Дальность устойчивого соединения - не менее 10 м - делает прибор максимально удобным в применении при использовании в полевых условиях.
Основные функции:
- Электронный блок прибора предназначен для проведения измерений на различных строительных объектах при температурах окружающего воздуха от минус 10 ºС до плюс 40 ºС.
- Диапазон рабочих температур окружающей среды планшетного компьютера составляет от 0 °С до плюс 35 °С.
- Вычисление толщины пластинчатой конструкции прибор осуществляет по результатам измерения частоты и использованием известной скорости упругой продольной волны (Р-волны) в конструкции.
- Упругая продольная волна в конструкции генерируется кратковременным точечным ударом и отражается между параллельными (противоположными) поверхностями пластины.
- Прибор позволяет проанализировать реакцию пластинчатой конструкции на ударное воздействие как во временной, так и в спектральной области.
- Период отсчетов, используемых для вычисления частоты Р-волны, записывается в электронный блок прибора с помощью сервисного приложения, установленного на планшетном компьютере.
- В приложении на планшетном компьютере сохраняется wav-файл амплитудно-временного сигнала для каждого ударного воздействия, содержимое которого позволяет вывести на экран записанный сигнал в различных вариантах графической визуализации.
- Приложение позволяет осуществить обработку записанного сигнала с использованием различных математических инструментов – частотной фильтрации, усреднения сигнала с использованием метода скользящего среднего, избирательной обработки произвольного участка, содержащего полезный для анализа сигнал.
- Результаты измерений сохраняются в приложении на планшетном компьютере. Результаты можно просматривать и анализировать непосредственно на объекте исследований и в офисных условиях, используя различные комбинации математических инструментов, доступных в приложении.
| Диапазон измерений частоты, кГц | 1,5...65,5 |
| Диапазон показаний толщины, мм | от 20 до 900 |
| Собственная резонансная частота, кГц, не менее | 130 |
| Частота дискретизации (f0), кГц | 500 |
| Количество отсчетов в выборке сигнала (N) |
1024/2048/4096/ 8192/16384 |
| Разрешение по частоте, Гц |
488,28/244,14/ 122,07/61,04/30,52 |
| Пределы допускаемой относительной погрешности измерения частоты, %> | ± 3 |
| Интерфейс связи с мобильным устройством | Bluetooth 5.0 (BLE) |
| Размер экрана планшетного компьютера, дюймов | 8 |
| Количество точек экрана планшетного компьютера, не менее | 1280х800 |
| Питание, В | |
| - от встроенного Li-Pol аккумулятора | 3,7±0,5 |
| - от внешнего источника питания (зарядное устройство, блок автономного питания) | 5±0,25 |
| Потребляемая мощность, Вт, не более | 0,7 |
| Время непрерывной работы, ч, не менее | |
| - электронного блока | 30 |
| - планшетного компьютера | 10 |
| Габаритные размеры длина×ширина×высота), мм, не более: | |
| - планшетный компьютер в защитном чехле | 240×150×30 |
| - электронный блок | 50х50х93 |
| - прибор в кейсе | 395х310х150 |
| Масса электронного блока, кг, не менее | 0,25 |
| Масса базового комплекта, кг, не более | 3,0 |
| Полный средний срок службы, лет, не менее | 10 |

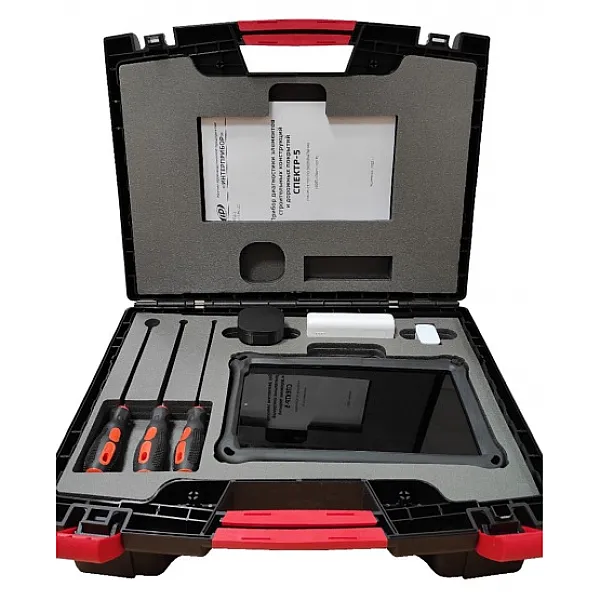

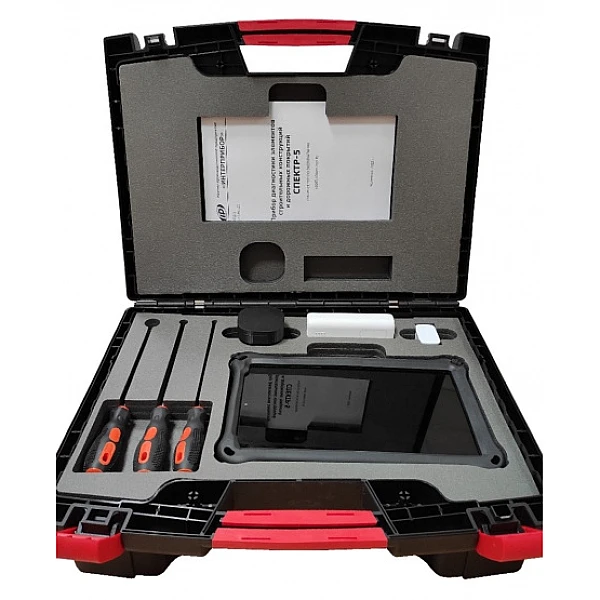

- Электронный блок «СПЕКТР-5»
- Планшетный компьютер с операционной системой «Андроид» и установленным приложением
- Набор молотков (с диаметрами круглых головок 4.5, 8 и 15 мм)
- Зарядное устройство USB
- Кабель USB A-miniB
- Кабель USB A-USB-type C
- Защитной чехол (подвесная рамка) для планшетного компьютера
- Блок автономного питания *
- Руководство по эксплуатации
- Кейс
* - поставляется по заказу
