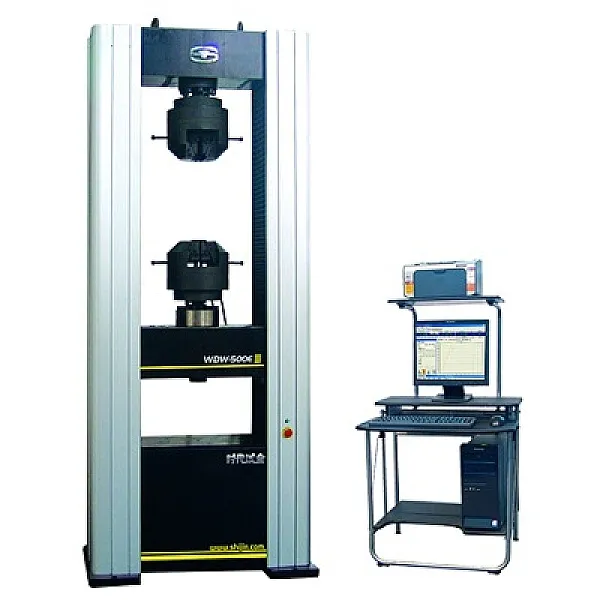

Разрывная машина WDW-500E
Тип оборудования: Разрывная машина, испытательная машина
Серия: WDW
Модель: WDW-500E
Описание: Разрывная электрмеханическая испытательная машина с максимальной нагрузкой 500 кН (50 тонн)
Сертификаты на испытательную машину WDW-500E:
- Сертификат об утверждении типа средств измерений, допущена к применению в Российской Федерации.
Разрывная машина WDW-500E внесена в Государственный реестр средств измерений РФ.
Гарантия на разрывную машину WDW-500E: 1 год.
Электромеханическая универсальная испытательная машина TIME WDW-500E применяется для проведения статических испытаний на растяжение, сжатие и изгиб сталей, металлических сплавов, и цветных металлов, и других материалов в пределах технических возможностей испытательной машины. Благодаря своей универсальности и функциональным характеристикам, данная испытательная машина может с успехом применяться на различных предприятиях, занимающихся производством металла, металлических материалов и деталей, в научно-исследовательских институтах, а также в учебных заведениях различного уровня в качестве наглядного пособия при подготовке специалистов.
Программное обеспечение WinWDW, разработанное специалистами компании TIME Group Inc. и предназначенное для управления электромеханическими универсальными испытательными машинами серии TIME WDW, позволяет настраивать рабочие параметры в полном соответствии с основными международными, европейскими, американскими стандартами: ISO 6892-84, ASTM E8, DIN 50125, EN 10002.
Дополнительно стоит отметить, что возможно применение машины WDW-500E для испытаний по ГОСТ 1497-84 цилиндрических образцов тип VI, VII и пропорциональных плоских образцов тип I, II, для испытаний на сжатие: ГОСТ 25.503, для испытаний на изгиб: ISO 7438-85, ГОСТ 14019.
Основные преимущества испытательной машины TIME WDW-500E:
- Большая рабочая зона для испытаний на растяжение, сжатие и изгиб;
- Высокая жесткость конструкции силовой рамы для точного перемещения траверсы;
- Высокая точность позиционирования траверсы при пуске и останове теста, и контроль скорости при испытании;
- Датчик силы установлен на подвижной траверсе;
- Концевые выключатели для защиты оператора и узлов испытательной машины;
- Программная защита от перегруза датчика силы, и кнопка аварийного останова;
- Выносной пульт для ручного управления траверсой при установке образца в зоне испытания.
Возможности программного обеспечения WinWDW:
Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:
ReH - верхний предел текучести;
ReL - нижний предел текучести;
Rm - временное сопротивление;
Rp - условный предел текучести;
A - относительное удлинение;
Agt - относительное равномерное удлинение;
E - модуль упругости;
Z - относительное сужение.
Построение диаграмм нагружения в координатах:
- Нагрузка-Время;
- Перемещение-Время;
- Нагрузка-Перемещение;
- Нагрузка-Деформация;
- Деформация-Время.
Базовый комплект поставки испытательной машины TIME WDW-500E:
№ | Наименование | Краткая характеристика | Количество |
1 | AC сервосистема | Мощность 5.0 кВт | 1 комплект |
2 | Специальное программное обеспечение | TIME WinWDW | 1 комплект |
3 | Тензометрический датчик силы | 500 кН | 1 шт. |
4 | Экстензометр | YYU-10/50 измерительная база 50 мм, измеряемая деформация 25 мм | 1 шт. |
5 | Фотоэлектрический энкодер | Omron 2000 | 1 шт. |
6 | Специальный компьютер для управления* | Intel Pentium E2200/Core2Duo 2.2G/1Gb/ HDD 160Gb/ DVD-ROM/17" LCD screen | 1 шт. |
7 | Принтер | Лазерный принтер HP | 1 шт. |
8 | Губки для растяжения плоских образцов, мм | 12 - 26 26 - 40 | 1 набор |
9 | Губки для растяжения круглых образцов, мм | ф0 - 15 ф15 - 30 | 1 набор |
10 | Компрессионные пластины для сжатия, мм | ф150 | 1 набор |
11 | Приспособления для изгиба | Макс. расстояние между опор 500 мм, оправка 30 мм | 1 набор |
12 | Инструменты | - | 1 набор |
13 | Техническая документация | Руководство по эксплуатации на русском языке | 1 комплект |
