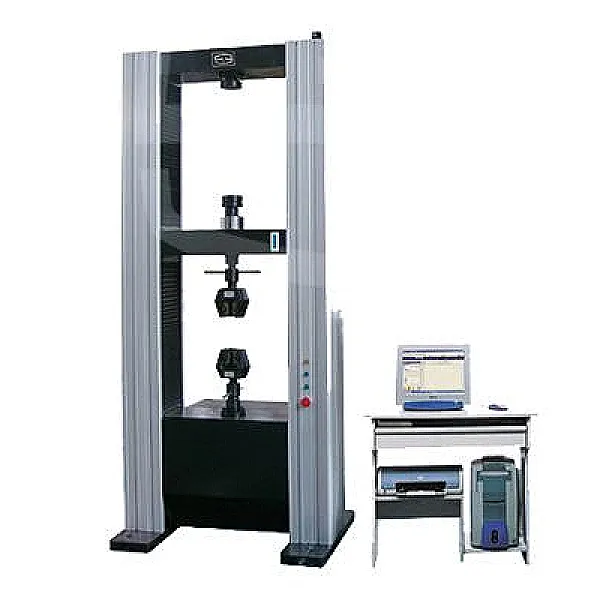

Разрывная машина WDW-50E
Стоимость разрывной машины WDW-50E - $44 800 с НДС. Поверка и пуско-наладка разрывной машины WDW-50E по запросу.Тип оборудования: Разрывная машина, испытательная машина
Серия: WDW
Модель: WDW-50E
Описание: Разрывная электрмеханическая испытательная машина с максимальной нагрузкой 50 кН (5 тонн)
Сертификаты на испытательную машину WDW-50E:
- Сертификат об утверждении типа средств измерений, допущена к применению в Российской Федерации.
Разрывная машина WDW-50E внесена в Государственный реестр средств измерений РФ.
Гарантия на разрывную машину WDW-50E: 1 год.
Электромеханическая универсальная испытательная машина WDW-50E применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.
Электромеханическая универсальная испытательная машина WDW-50E применяются в лабораториях контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих, например при производстве резино-технических изделий, в научно-исследовательских институтах легкой промышленности, при производстве автомобильных комплектующих, а также в других смежных областях производства.
Программное обеспечение WinWDW, предназначенное для управления электромеханическими универсальными испытательными машинами серии WDW, разработанное специалистами компании TIME Group Inc. позволяеет настраивать параметры в соответствии с основными международными, европейскими, американскими стандартами: ISO 6892-84, ASTM E8, DIN 50125, EN 10002,а также можно применять для испытаний по ГОСТ 1497-84 цилиндрических образцов тип VI, VII и пропорциональных плоских образцов тип I, II, для испытаний на сжатие: ГОСТ 25.503, для испытаний на изгиб: ISO 7438-85, ГОСТ 14019.
Основные преимущества испытательной машины WDW-50E:
- Большая рабочая зона для испытаний на растяжение, сжатие и изгиб.
- Высокая жесткость конструкции силовой рамы для точного перемещения траверсы.
- Высокая точность позиционирования траверсы при пуске и останове теста, и контроль скорости при испытании.
- Датчик силы установлен на подвижной траверсе.
- Концевые выключатели для защиты оператора и узлов испытательной машины.
- Программная защита от перегруза датчика силы, и кнопка аварийного останова.
- Выносной пульт для ручного управления траверсой при установке образца в зоне испытания.
Возможности программного обеспечения WinWDW:
Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:ReH (σтв) - верхний предел текучести
ReL (σтн) - нижний предел текучести
Rm (σв) - временное сопротивление
Rp (σ0,2) - условный предел текучести
A (δ) - относительное удлинение
Agt (δp) - относительное равномерное удлинение
E - модуль упругости
Z (Ψ) - относительное сужение.
Построение диаграмм нагружения в координатах:
- Нагрузка-Время
- Перемещение-Время
- Нагрузка-Перемещение
- Нагрузка-Деформация
- Деформация-Время
Базовый комплект поставки испытательной машины TIME WDW-50E:
| № | Наименование | Краткая характеристика | Количество | Примечание |
| 1 | AC серво мотор и система | Мощность 1.5 кВт | 1 комплект | Panasonic Co. Ltd. (Japan) |
| 2 | Программное обеспечение и система измерения | WinWDW | 1 комплект | TIME Group Inc. |
| 3 | Ходовые винты | - | 2 шт. | Jining Bote |
| 4 | Трансформатор | - | 1 шт. | - |
| 5 | Датчик силы(тензодатчик) | 50 кН | 1 шт. | Transcell PSD-5TSJTH (USA) |
| 6 | Экстензометр | YYU-10/50 (база 50 мм, измеряемая деформация 25 мм) | 1 шт. | - |
| 7 | Фотоэлектрический энкодер | Omron 2000 | 1 шт. | - |
| 8 | Персональный компьютер* | P4/256MDDR/80G | 1 шт. | Lenovo |
| 9 | Принтер | HP 1368(A4, inkjet) | 1 шт. | HP |
| 10 | Губки для растяжения плоских образцов | 0-7 мм 7-14 мм 14-20 мм | 1 набор | - |
| 11 | Губки для растяжения круглых образцов | ф4-9 мм ф9-14 мм ф14-20 мм | 1 набор | - |
| 12 | Компрессионные пластины | ф100 мм | 1 набор | - |
| 13 | Приспособления для изгиба | Ширина между двух опор 500 Диаметр оправки ф24 мм | 1 набор | - |
| 14 | Инструменты | - | 1 набор | - |
| 15 | Техническая документация | - | 1 комплект | - |
Технические характеристики испытательной машины TIME WDW-50Е:
| Максимальная нагрузка | 50 кН |
| Жесткость силовой рамы | 250 кН/мм |
| Точность нагрузки | ±1%(±0,5% по заказу) |
| Диапазон нагрузки | 0,4-100% |
| Диапазон деформации | 2-100% |
| Точность деформации | ±1%(±0,5% по заказу) |
| Разрешение перемещения | 0,001 мм |
| Точность перемещения | ±1% |
| Диапазон скоростей нагружения | 0,005-500 мм/мин |
| Максимальное перемещение траверсы при растяжении | 600 мм |
| Максимальное перемещение траверсы при сжатии | 600 мм |
| Ширина рабочего пространства для испытаний | 575 мм |
| Захваты | Клиновые захваты для плоских и круглых образцов |
| Габаритные размеры | 945х654х2176 мм |
| Вес силовой рамы | 700 кг |
| Мощность | 1,5 кВт |
| Параметры электропитания | 380В±10%, 50 Гц, 3 фазы |
| Система привода | MINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления |
