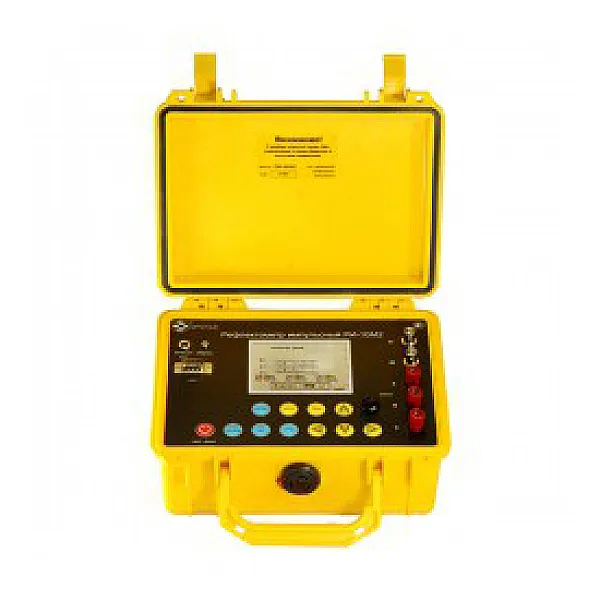

Рефлектометр-мост РИ-10М2 СТРИЖ
Импульсный рефлектометр РИ-10М2 – это одноканальный кабельный локатор с блоком мостовых измерений, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар), а также для измерения основных параметров кабельных линий мостовым методом (сопротивление шлейфа, сопротивление изоляции, измерение ёмкости кабеля, ассиметрия жил, напряжение, расстояние до утечки и обрыва).
Назначение:
Типы измерений, обеспечиваемые блоком рефлектометра:
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений;
Типы измерений мостовым методом, обеспечиваемые блоком кабельного моста:
- измерение сопротивления шлейфа;
- измерение сопротивления изоляции;
- измерение электрической ёмкости;
- измерение напряжения постоянного и переменного тока;
- определение омической асимметрии жил;
- определение расстояния до места понижения сопротивления изоляции; определение расстояния до места обрыва жилы кабеля;
- определение расстояния до места короткого замыкания жил кабеля.
Область применения
Рефлектометр РИ-10М2 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- силовые кабели (АСБ, ВВГ, СИП и т.п.)
- воздушные кабельные линии
- медножильные кабели связи (ТПП, МКС и т.п.)
- кабели сигнализации и управления (СБПЗАВпШп и т.п.)
- компьютерные сети (СКС и т.п.)
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
- для определения длины кабеля при его производстве, складировании и торговле
Особенности РИ-307М3 СТРИЖ:
- измерение симметричных и несемметричных кабелей;
- высокое разрешение по дальности: 0.5 м в диапазонах 125 м – 2,5 км; 2 м - 20 м в диапазонах 5 км – 50 км;
- возможность детального рассмотрения интересующего участка рефлектограммы в реальном масштабе времени;
- подавление асинхронных помех;
- цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы;
- энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
- режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
- сравнение с рефлектограммой из памяти прибора;
- встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения;
- встроенная таблица характеристик кабеля (для моста);
- возможность обмена данными с ПК;
- все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора;
- защищѐнное исполнение в герметично закрывающемся корпусе с повышенной механической прочностью (класс защиты IP67)
Характеристики РИ-10М2 СТРИЖ
| Параметр | Значение |
| Блок рефлектометра | |
| Диапазон измерения расстояния (временной задержки) | от 0 до 50 000 м (от 0 до 500 мкс) |
| Поддиапазоны измерений |
0 – 125 м (0 – 1,5 мкс); 0 – 500 м (0 -5 мкс); 0 – 1 000 м (0 - 10 мкс); 0 – 2 500 м (0 - 25 мкс); 0 – 5 000 м (0 - 50 мкс); 0 – 12 500 м (0 - 125 мкс); 0 – 25 000 м (0 - 250 мкс); 0 – 50 000 м (0 - 500 мкс); |
| Инструментальная погрешность измерения расстояния | от 0.04% до 0.4% в зависимости от поддиапазона измерений от 0.5 м до 20 м при КУ=1.500 |
| Эффективная частота дискретизации | 100 МГц |
| Длительность зондирующего импульса | от 10 нс до 20 мкс |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку |
| Чувствительность приёмного тракта | не хуже 1 мВ |
| Диапазон перекрываемого затухания | не менее 80 дБ |
| Диапазон установки коэффициента укорочения | от 1.00 до 3.00, с шагом 0.01 |
| Энергонезависимая память |
на 100 рефлектограмм на 200 коэффициентов укорочения |
| Блок кабельного моста | |
| Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа | в диапазоне от 1,0 Ом до 9 900 Ом ±(0,005R+0,2) Ом |
| Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции |
при измерительном напряжении постоянного тока (180 ± 10) В: в диапазоне от 10 кОм до 999 кОм ± 0,01R в диапазоне от 1 МОм до 999 МОм ± 0,02R в диапазоне от 1000 МОм до 10000 МОм ± 0,1R |
| Пределы допускаемой абсолютной погрешности измерения электрической ёмкости | в диапазоне от 1 нФ до 3000 нФ ±(0,1С+1) нФ |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока | в диапазоне от 1 В до 200 В ±(0,01U+1) В |
| Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока частотой (50 ± 5) Гц | в диапазоне от 10 В до 250 В ±(0,02U+2) В |
| Энергонезависимая память | на 100 характеристик кабеля |
| Общие характеристики | |
| Дисплей | Монохромный 3,8” (320 x 240 пикселей) |
| Время непрерывной работы от аккумулятора | не менее 8 часов |
| Время непрерывной работы от блока питания | не ограничено |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Габаритные размеры | 240*200*115 мм |
| Масса | 2 кг |
Комплектация РИ-10М2 СТРИЖ
- Защищённый импульсный рефлектометр-мост РИ-10М2 СТРИЖ (1 шт.)
- Блок питания (зарядное устройство) (1 шт.)
- Кабель соединительный для рефлектометра 1,5 м (2 шт.)
- Кабель соединительный для моста 1,5 м (3 шт.)
- Кабель COM-to-COM (1 шт.)
- Руководство по эксплуатации РИ-10М2 (1 шт.)
- Компакт-диск с программным обеспечением (1 шт.)
- Сумка для аксессуаров (1 шт.)
Дополнительная комплектация РИ-10М2 СТРИЖ:
- Устройство переходное УП-1 для работы на кабелях под напряжением до 380 В;
- Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
- Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25.4 мм Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы
- Переходник BNC.M – клеммы
