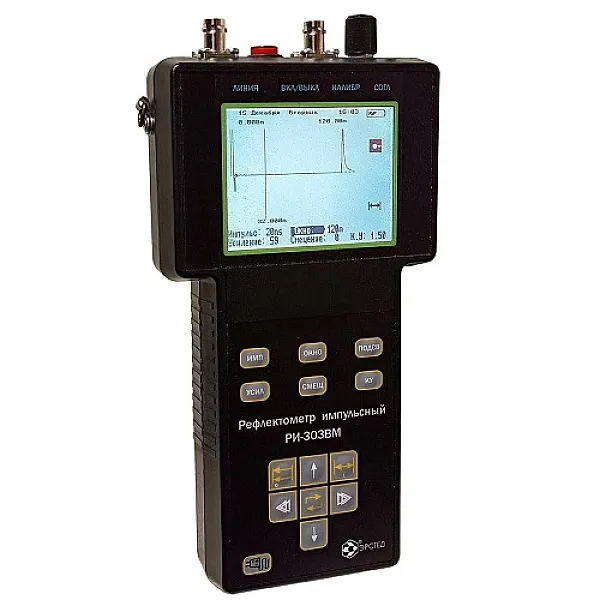

Рефлектометр-тестер РИ-303ВМ СТРИЖ
Рефлектометр-тестер РИ‑303ВМ предназначен для оперативного поиска неисправностей в кабельных сетях. Небольшие габариты и вес делают РИ-303ВM удобным для работы в стесненных условиях кабельных колодцев.
Небольшие габариты и вес делают РИ-303BM особенно удобным для работы в стесненных условиях кабельных колодцев. А высокие точностные характеристики позволяют эффективно применять его как в ближних, так и в дальних зонах.Особенности портативного цифрового рефлектометра
- отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек с подсветкой;
- измерение в реальном масштабе времени;
- максимальная дальность – до 4,8 км;
- высокое разрешение по дальности: 12.5 см на всём
- диапазоне измерений; подавление асинхронных помех;
- цифровая установка параметров контролируемых линий и всех настроек прибора;
- возможность детального рассмотрения любого участка рефлектограммы;
- цифровая индикация расстояния до любого участка рефлектограммы;
- цифровая индикация расстояния между любыми участками рефлектограммы;
- встроенная автоматическая защита входа прибора по напряжению;
- энергонезависимая память на 100 рефлектограмм;
- встроенная библиотека коэффициентов укорочения (КУ) кабелей различных типов;
- встроенный модуль Bluetooth для обмена данными с компьютером;
- Li-Ion аккумулятор 6000 мА*ч.
Назначение портативного цифрового рефлектометра
Портативный рефлектометр-тестер РИ-303BM предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений:
- обрывы одной или нескольких жил;
- короткие замыкания и низкоомные дефекты (менее 1 кОм);
- дефектные пайки и муфты;
- неисправные усилители;
- наличие и место установки ответвителей;
- замокшие участки или участки с повышенной влажностью;
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений;
Область применения РИ-303ВМ СТРИЖ
Компактный рефлектометр РИ-303BM применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- силовые кабели (АСБ, ВВГ, СИП и т.п.);
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.); воздушные кабельные линии;
- компьютерные сети (СКС и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
- для определения длины кабеля при его производстве, складировании и торговле.
Силовые кабели всех типов:
- Кабели силовые с изоляцией из пропитанной бумаги в свинцовой или алюминиевой оболочке
- Кабели силовые с резиновой изоляцией
- Кабели силовые с поливинилхлоридной изоляцией
- Кабели силовые с полиэтиленовой изоляцией
Во всех электрических сетях, где применяется силовой кабель:
- Электрические сети общего назначения
- Сети автономного электроснабжения
- Ремонт и обслуживание водного транспорта
- Сети технологических объектов
- Металлургическая промышленность
- Горнодобывающая промышленность
- Железные дороги и пр.
Характеристики РИ-303ВМ СТРИЖ
| Дисплей | монохромный 3.8″ (320х240 пикселей) |
| Диапазон измерения расстояния (временной задержки) | от 0 до 4800 м (от 0 до 4,8 мкс) |
| Инструментальная погрешность измерения расстояния | от 0.01% до 0.2% в зависимости от поддиапазона измерений от 12,5 см до 8 м при КУ=1.50 |
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом |
| Длительность зондирующего импульса | от 10 нс до 10 мкс |
| Амплитуда зондирующего импульса | не менее 9 В на согласованную нагрузку (не менее 18 В в режиме х/x) |
| Чувствительность приёмного тракта | не хуже 1 мВ |
| Диапазон перекрываемого затухания | не менее 80 дБ |
| Диапазон установки коэффициента укорочения | от 1.00 до 3. 00, с шагом 0.01 |
| Энергонезависимая память | на 100 рефлектограмм |
| Обмен данными с компьютером | через встроенный модуль Bluetooth |
| Питание | Встроенный Li-Ion аккумулятор 6000 ма*ч |
| Время непрерывной работы от аккумулятора | не менее 10 часов |
| Габаритные размеры | 230х130х50 мм |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Масса прибора с аккумуляторной батареей | не более 0,65 кг |
Комплектация РИ-303ВМ СТРИЖ
- Рефлектометр импульсный РИ-303BM (1 шт.)
- Зарядное устройство (сетевой адаптер) (4 шт.)
- Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодилы (1 шт.)
- Руководство по эксплуатации РИ-303BM (1 шт.)
- Ремень для переноски (1 шт.)
- Диск с программным обеспечением (1 шт.)
Дополнительная комплектация
- Сумка для аксессуаров
- Устройство переходное УП-1 для работы на кабелях под напряжением до 380 В;
- Кабель-удлинитель 2 м / 3 м / 5 м
- Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
- Кабель соединительный 1,5 м/ 2 м 75 Ом, BNC.M-Крокодилы 25.4 мм
- Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы 5 мм
- Переходник BNC.M – клеммы
- Зарядное устройство(сетевой адаптер) повышенной мощности для ускоренной зарядки
