Рентгенотелевизионная система КАРАТ РТС 2020

Рентгенотелевизионная система КАРАТ РТС 2020 предназначена для контроля качества сварных соединений и литых деталей, радиационной толщиной от 1 до 80 мм по стали при использовании рентгеновского аппарата постоянного потенциала с напряжением до 450 кВ.

Система позволяет работать и в режиме «живой» картинки и в режиме накопления требуемого числа кадров, что позволяет за заметно меньшее время экспозиции добиваться чувствительности контроля превышающей чувствительность запоминающих пластин и рентгеновской плёнки. Оператор компьютера имеет возможность не только видеть полученное рентгеновское изображение, но и обрабатывать его для лучшей выявляемости дефектов.

Особенности КАРАТ РТС

  • Чувствительность контроля соответствует требованиям п.п.1.3 и 6.3 ГОСТ 7512-82 для сварных соединений при использовании промышленного рентгеновского аппарата с фокусным пятном 0,4/1,0мм.
  • Размер зоны контроля 200мм. Контроль может осуществляться как в динамическом режиме, так и в статическом (с накоплением кадров) режиме
  • Общий вес РТС – 14 кг
  • Цифровые рентгеновские снимки, полученные в результате контроля, защищены от редактирования
  • Надежная работа всех элементов при температуре окружающей среды от +5ºС до +40ºС и влажности до 90% в течение 3-х лет, при условии отсутствия прямой засветки и набранной дозе менее 1000 Грэй
  • Время подготовки РТС к работе – менее 15 минут

Схема и габариты детектора


  1. Область детектированияЗона электроники
  2. Съёмная ручка, используемая при переноске
  3. Клемма заземления
  4. Разъём питания
  5. Разъём триггера
  6. Разъём Ethernet (RJ45)
  7. Светодиоды диагностики
Детектор соответствует международным стандартам: UL-60601-1; EN-60601-1; IEC-60950; EN-60950.

РТС KAРAT обеспечивает:

  1. Чувствительность радиографического контроля по 1ому классу в соответствии с ГОСТ 7512-82;
  2. Сокращение затрат на расходные материалы (рентгеновскую пленку и химические реагенты, для ее обработки) и вспомогательное оборудование (проявочные машины и аксессуары для просушки и хранения пленки);
  3. Уменьшение времени проведения контроля, повышение оперативности и объективности контроля;
  4. Частичную автоматизацию контроля, уменьшение ручного труда и простой монтаж оборудования;
  5. Архивирование результата контроля в цифровом виде;
  6. Возможность просмотра и расшифровки изображений контролируемых объектов.

Рентгенотелевизионная система служит для приема, преобразования, усиления, улучшения и воспроизведения рентгеновских изображений, полученных при просвечивании промышленных изделий.

Рентгеновское излучение, проходя сквозь исследуемый объект, попадает на входное окно ППД, представляющего собой матрицу чувствительных элементов. На входном экране ППД рентгеновское излучение поглощается с генерацией фотонов света, которые преобразуются в поток электронов элементами матрицы ППД.

ПЗС-матрица преобразует свет в электрические сигналы, которые оцифровываются и поступают в компьютерную систему для улучшения, обработки и архивирования изображения, на компьютерном мониторе которой можно наблюдать как прямое, так и обработанное изображение объекта контроля. Типовая рентгенотелевизионная система может быть настроена таким образом, чтобы рентгеновское изображение максимального размера, определяемого размером ППД 200х200 мм, трансформировалось на весь экран монитора.


Проведем демонстрацию оборудования онлайн или в нашем офисе

Комплектация

В стандартный комплект системы входят:

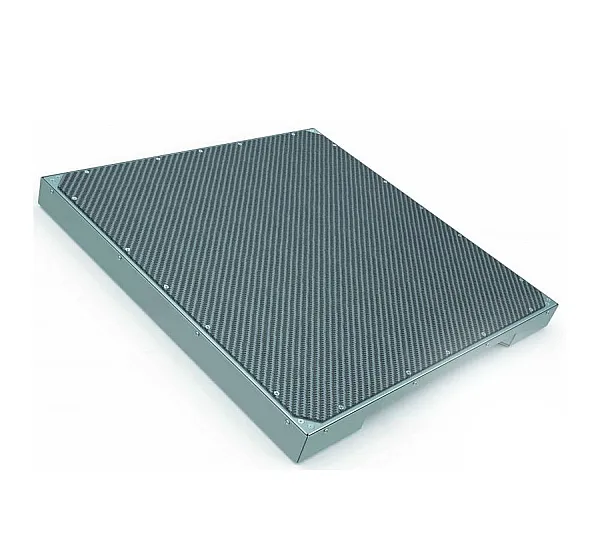

  • Плоскопанельный детектор (ППД), помещенный в защитный кожух с вольфрамовым экраном для платы управляющей электроники;
  • Стабилизированный блок питания ППД;
  • Система архивирования и улучшения изображения "X-Vizor"включая аппаратные средства (компьютер, монитор) и программное обеспечение;
  • Комплект кабелей для соединения всех частей системы;
