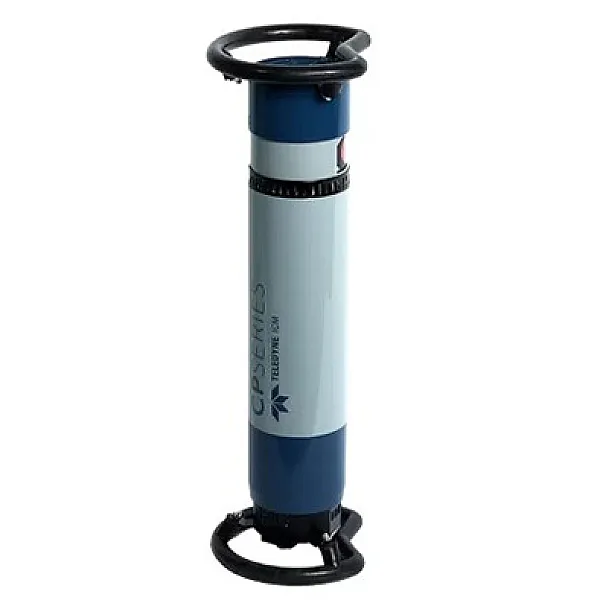

Портативные рентгеновские аппараты ICM серии CP
Рентгеновские аппараты ICM CP предназначены для проведения радиографического контроля в полевых и лабораторных условиях. Представляют собой моноблочные рентгеновские аппараты постоянного потенциала с направленным выходом излучения.
Серия CP была разработана с целью улучшить эксплуатационные характеристики аппаратов и в буквальным смысле облегчить проведение контроля. Производителю удалось значительно снизить массу блока излучателя, сохранив выходную мощность и функциональные возможности.
- Малая масса по сравнению с аналогами
Модель ICM CP200D весит всего 12 кг, ICM CP300D — 23 кг. Модели других рентгеновских аппаратов с таким же выходным напряжением ощутимо тяжелее
- Высокая проникающая способность
Для модели ICM CP200D — до 42 мм по стали, для ICM CP300D — до 66 мм

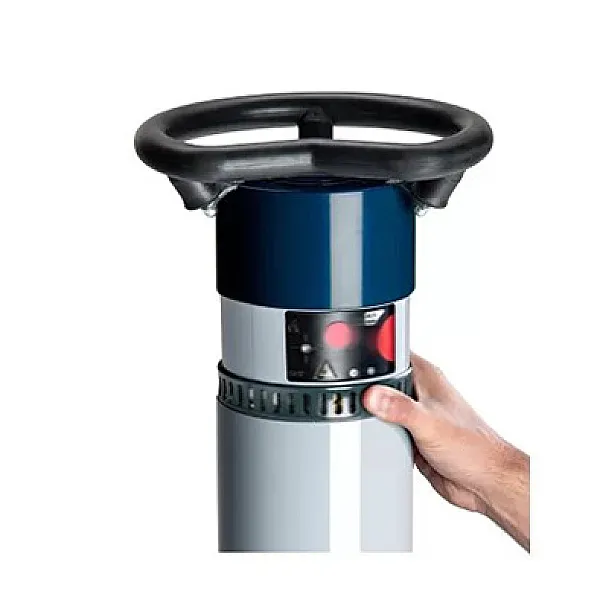

- Блок излучателя оснащен встроенной системой карусельного типа
Переключение между позициями выполняется вращением колеса системы. Пульт управления аппаратом автоматически определяет, в каком положении находится система, чтобы не допустить, например, случайную экспозицию через свинцовый затвор
- Широкий диапазон установки выходного напряжения
10–200 и 20–300 кВ, что позволяет обеспечить контроль изделий в максимально широком диапазоне радиационных толщин
- Широкий диапазон питающего напряжения
от 90 до 264 В переменного тока. Аппараты могут питаться от сети и генераторов, а при использовании преобразователя напряжения — от аккумуляторов 12/24 В

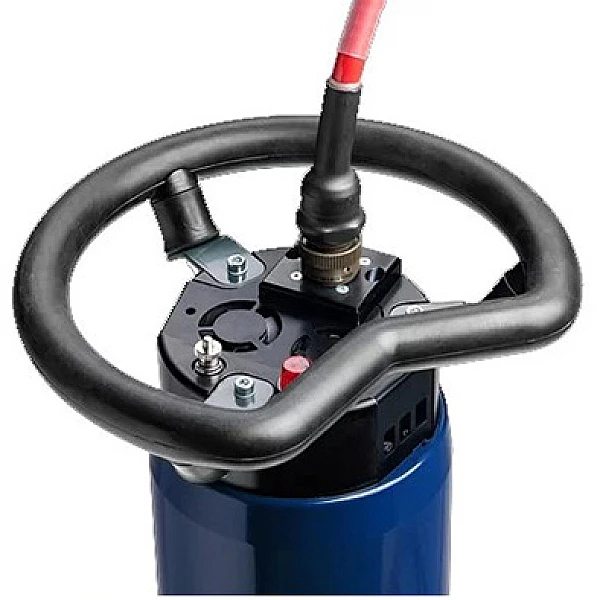

- 100% рабочий цикл при +30 °C
Для эффективного охлаждения и длительной работы в жаркую погоду излучатель оснащен 2 независимыми вентиляторами: для блока анода и блока электроники

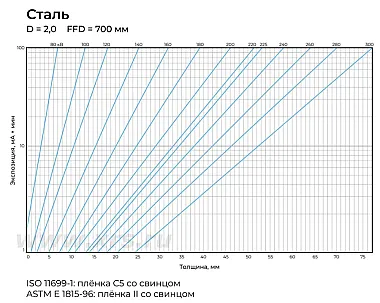

Номограмма экспозиций для рентгеновских аппаратов ICM серии CP
Технические характеристики излучателей ICM CP
| Наименование параметра | ICM CP200D | ICM CP300D |
| Направление излучения | направленное | |
| Диапазон высокого напряжения, кВ |
|
|
| Диапазон анодного тока, мА |
|
|
| Максимальный ток при максимальном напряжении, мА | 4,5 | 3,0 |
| Максимальная мощность, Вт | 900 | |
| Рабочий цикл при температуре +30 °C | 100% | |
| Толщина стали, доступная для просвечивания, мм (время экспозиции 10 мин, пленка AA400, фокусное расстояние 700 мм, плотность снимка 2,0) | 42 | 66 |
| Размер фокусного пятна (EN 12543), мм | 3,0 | |
| Угол выхода пучка излучения, град. | 60 × 40 | |
| Собственная фильтрация, мм | 0,8 (Be) | |
| Степень пыле- и влагозащиты | IP65 | |
| Масса блока излучателя (без ручных колец), кг | 12 | 23 |
| Габаритные размеры блока излучателя (без ручных колец) (⌀ × Д), мм | 140 × 715 | 180 × 862 |
| Доза утечки на расстоянии 1 м при полной мощности, мЗв/ч | 2,0 | <5,0 |
| Диапазон рабочих температур, °C | −30...+60 | |
| Диапазон температур хранения, °C | −40...+70 | |
Технические характеристики цифрового пульта управления POWERBOX
| Наименование параметра | Значение |
| Шаг регулировки анодного напряжения, кВ | 1,0 |
| Шаг регулировки анодного тока, мА | 0,1 |
| Шаг регулировки времени экспозиции, с | 1,0 |
| Диапазон установки времени экспозиции | от 1 с до 99 мин 59 с |
| Время предварительного прогрева, с |
|
| Независимые кнопки СТАРТ и СТОП | есть |
| Положения ключа безопасности |
|
| Положения тумблера питания | Сеть, Нет сети |
| Разрешение графических экранов, пикс. | 64 × 128 |
| Калькулятор времени экспозиции | опционально |
| Тип источника питания | сеть, генератор, аккумулятор |
| Требования к питанию |
|
| Потребляемая мощность, кВ·А | 1,4 |
| Степень пыле- и влагозащиты | IP65 |
| Масса цифрового пульта управления, кг | 7,9 |
| Габаритные размеры цифрового пульта управления, мм | 351 × 151 × 344 |
| Диапазон рабочих температур, °C | −30...+55 |
| Наименование | Количество |
| Рентгеновский аппарат ICM CP | 1 шт. |
| Пульт управления POWERBOX | 1 шт. |
| Силовой кабель | 1 шт. |
| Соединительный кабель | 1 шт. |
| Транспортный контейнер | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Гарантийный талон | 1 экз. |
