Рентгеновский аппарат ERESCO 32 MF4-С
по всей России
дилер
производителя
низкой цены

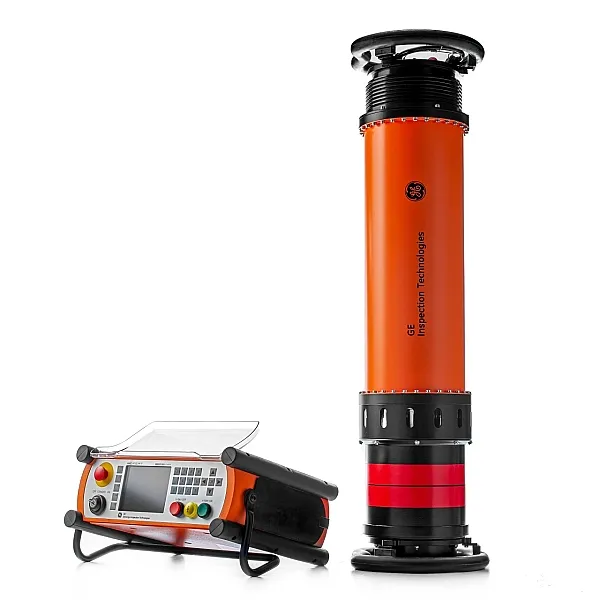

ERESCO 32 MF4-C предназначен для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций. Представляет собой портативный моноблочный рентгеновский аппарат, который с одинаковым успехом может использоваться как в лабораторных, так и в полевых условиях.

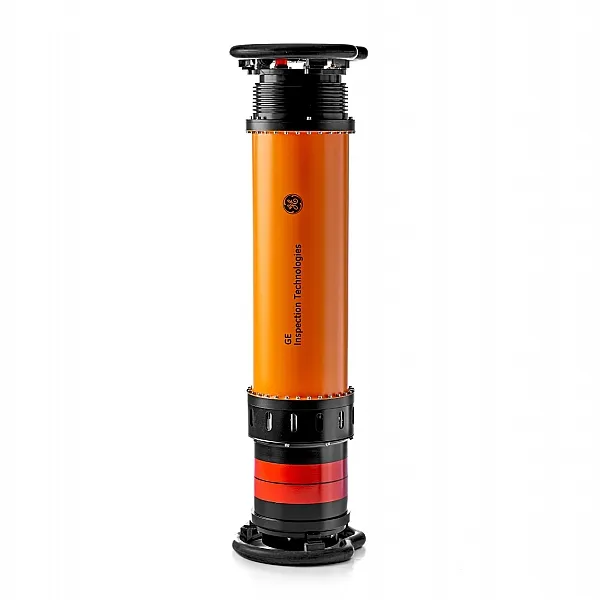

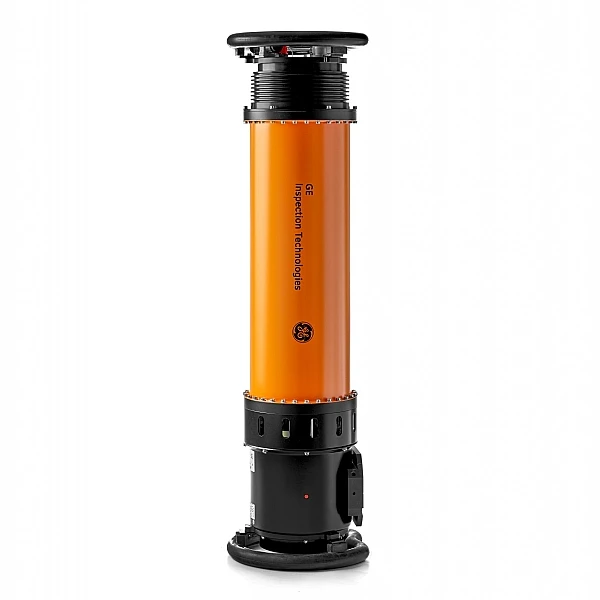

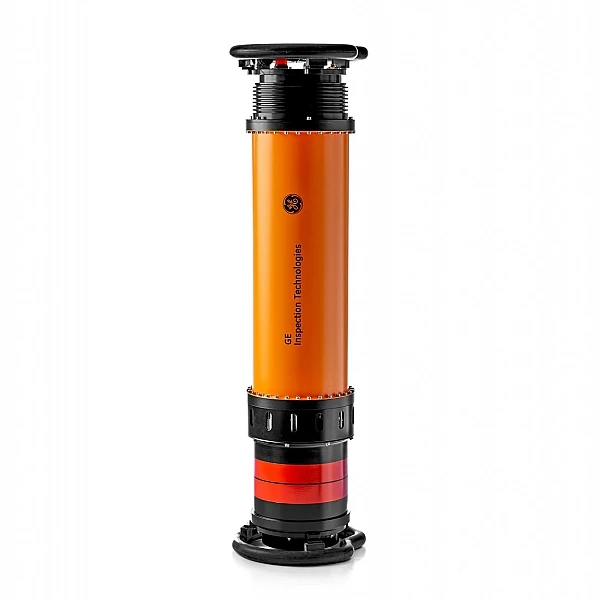

Моноблочный излучатель аппарата состоит из высоковольтного генератора и металлокерамической рентгеновской трубки MIRP-200E с конусным анодом, панорамным выходом излучения и воздушным охлаждением. Использование панорамной рентгеновской трубки позволяет просвечивать кольцевой сварной шов цилиндрических объектов контроля за одну экспозицию. Цифровой пульт управления оснащен ключом для защиты от несанкционированного использования. Коммутация пульта и моноблока излучателя осуществляется с помощью низковольтного соединительного кабеля длиной 20 м.
В качестве изолирующей среды в моноблоке излучателя ERESCO 32 MF4-C используется газовая смесь. Благодаря этому удалось уменьшить его массу и габариты, сделав моноблок более компактным и удобным для использования. Газовый диэлектрик не подвержен потере изолирующих свойств со временем (в отличие от, например, масляного). Кроме того, как показала практика, газонаполненные рентгеновские аппараты более приспособлены к эксплуатации в условиях повышенных температур, что позволяет значительно расширить область их применения.

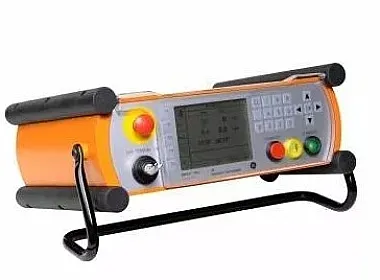

Работу рентгеновской трубки и высоковольтного генератора контролирует электронная система пульта управления. Прогревание трубки происходит в автоматическом режиме. Современная микропроцессорная платформа пульта управления позволяет использовать до 250 пользовательских программ и хранит в памяти параметры последних 256 экспозиций. Интерфейс RS232 позволяет управлять рентгеновским аппаратом с внешнего компьютера.
Все аппараты серии ERESCO оснащены встроенным калькулятором времени экспозиции. На основе заданных параметров (напряжение, фокусное расстояние, просвечиваемый материал, его радиационная толщина, тип рентгеновской пленки и требуемая плотность рентгеновского снимка) калькулятор рассчитывает произведение мА × мин. По этому значению выставляются максимально допустимая для заданного напряжения сила тока и соответствующее время экспозиции.
ERESCO 32 MF4-C может использоваться при контроле объектов из материалов различной плотности, структуры и толщины. Просвечивание выполняется на рентгеновскую пленку, запоминающие пластины или цифровые плоскопанельные детекторы.
При необходимости проведения съемки в режиме направленного просвечивания на моноблок излучателя может быть установлена свинцовая хомут-диафрагма, апертура которой формирует направленный пучок излучения с заданным телесным углом. Для позиционирования излучателя относительно исследуемого объекта используются специализированные штативы и тележки. По заказу с рентгеновским аппаратом может поставляться сигнальная лампа, предназначенная для светового оповещения при включении высокого напряжения. Если просвечивание выполняется на рентгеновскую пленку, в комплекте с ней рекомендуется использовать свинцовые экраны, с помощью которых можно сократить время экспозиции и защитить пленку от рассеянного излучения

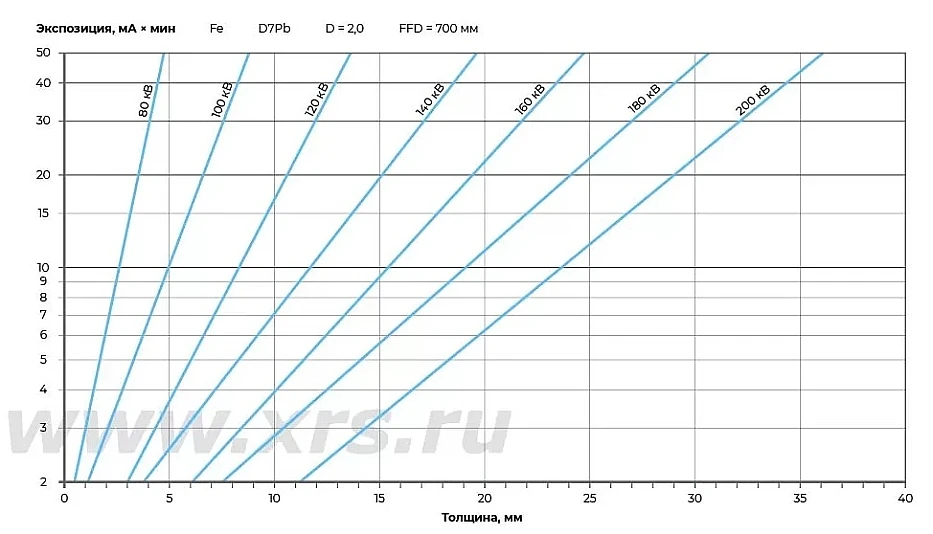

Номограмма экспозиции для рентгеновского аппарата ERESCO 32 MF4-С при использовании высокочувствительной пленки AGFA D7
| Наименование параметра | Значение |
| Направление излучения | Панорамное |
| Толщина стали (мм), доступная для просвечивания за 10 мин., пленка D7, фокусное расстояние 700 мм, плотность снимка D = 2,0 | 32 |
| Диапазон высокого напряжения, кВ | 5–200 |
| Диапазон тока в трубке, мА | 0,5–10 |
| Ток при максимальном напряжении, мА/кВ | 3,0/200 |
| Мощность трубки, Вт | 600 |
| Размер фокального пятна | 0,4 × 4 мм (EN 12543) |
| Материал анода | (W) Вольфрам |
| Угол наклона мишени | 22° |
| Угол выхода пучка излучения | 40° × 360° |
| Фильтр рентгеновского излучения | 0,4 мм Fe/Ni/Co + 2 мм Al |
| Стабильность тока и напряжения | ±1% |
| Требования к электропитанию |
160–253 В АС, 80–127 В АС, 50–60 Гц |
| Масса блока излучателя, кг | 31 |
| Масса цифрового пульта управления, кг | 8,9 |
| Макс. потребляемая мощность, кВ·А | 1,0 |
| Тип дисплея пульта управления | Графический ЖК экран с фоновой подсветкой |
| Разрешение экрана пульта управления, px | 320 × 240 |
| Диапазон рабочих температур, °C | −20...+50 |
| Диапазон температур хранения, °C | −30...+80 |
| Степень защиты | IP65 |

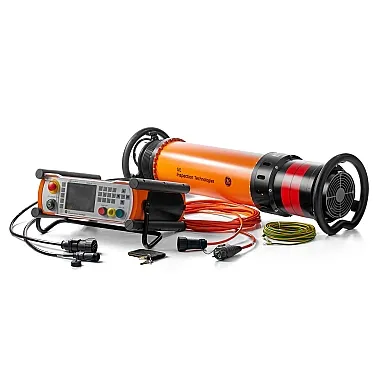

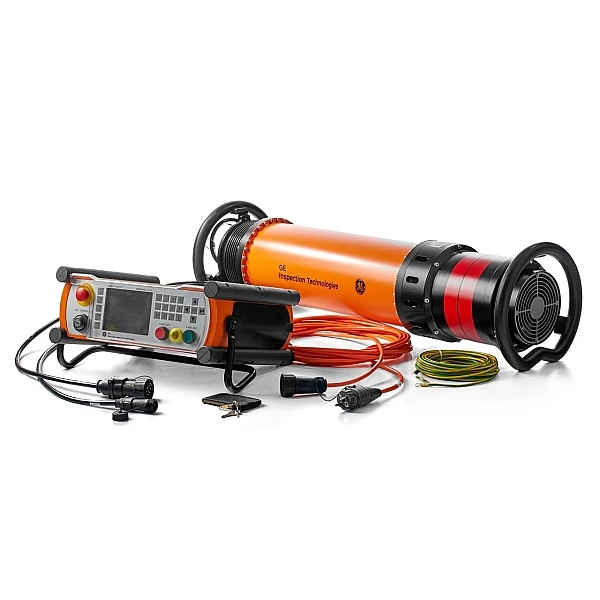

| Наименование | Количество |
| Блок излучателя ERESCO 32 MF4-С | 1 шт. |
| Пульт цифрового управления ERESCO 32 MF4-С | 1 шт. |
| Упаковочная сумка | 1 шт. |
| Соединительный кабель для соединения излучателя с пультом управления (20 м) | 1 шт. |
| Сетевой кабель, 230 В (10 м) | 1 шт. |
| Комплект запчастей | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз |
