Портативный рентгеновский аппарат постоянного тока РАП 160-5
РАП 160-5 предназначен для контроля рентгенографическим методом сварных швов металлоконструкций, а также отливок из стали и цветных металлов. Относится к рентгеновским аппаратам направленного действия.

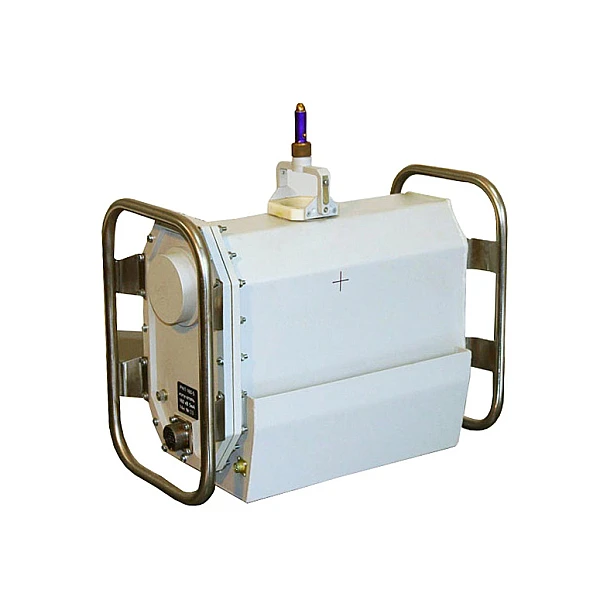

- Блок излучателя с навесным вентиляторным блоком
- Блок питания
- Пульт управления
- Блок сигнализации

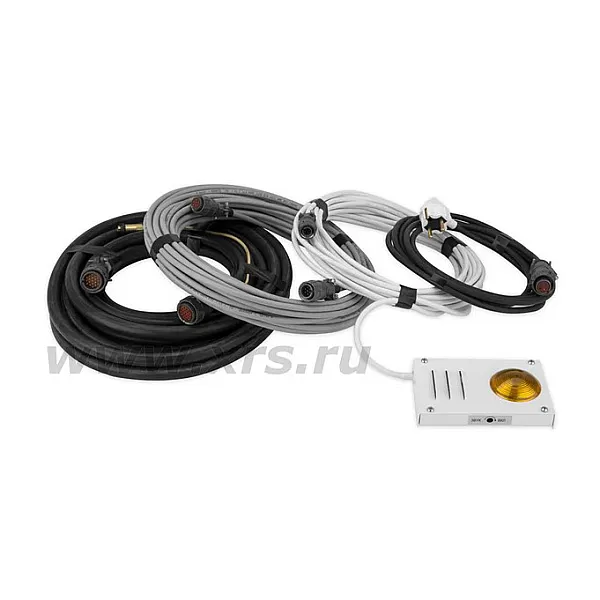

- Комплект соединительных кабелей

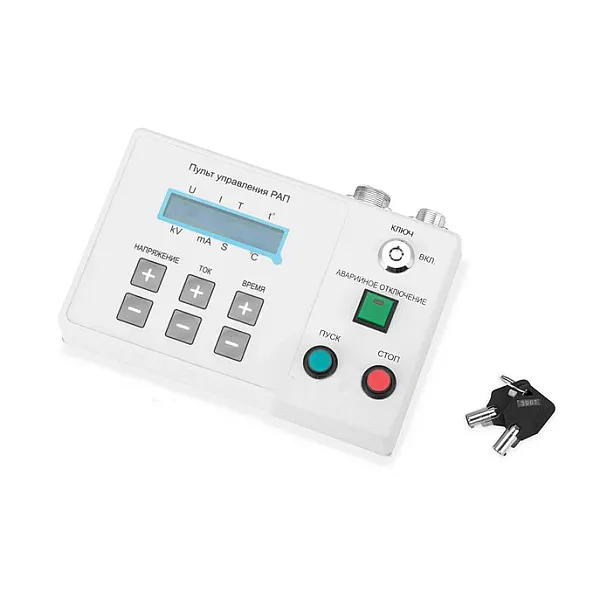

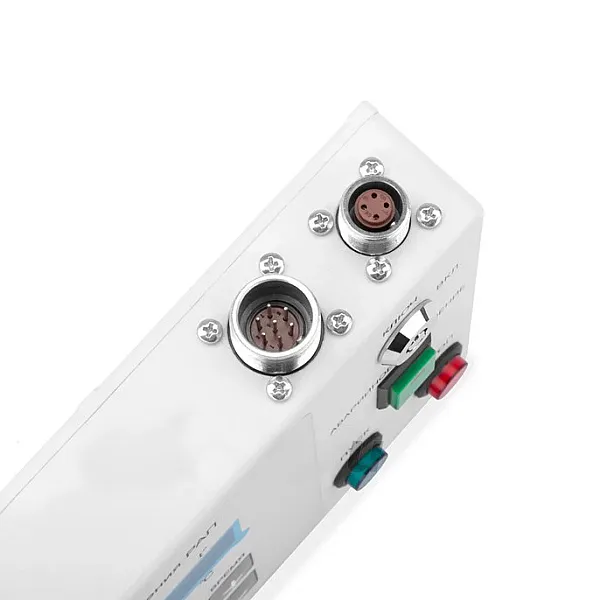

Пульт управления оснащен замком безопасности, что исключает возможность несанкционированного запуска рентгеновского излучения. В верхней части пульта находятся разъемы для подключения к блоку питания и блоку сигнализации. На дисплей пульта управления выводится вся необходимая для оператора информация: напряжение на трубке (U, кВ), анодный ток (I, мА), время экспозиции (T, сек.), температура изолирующего масла (t, °C).

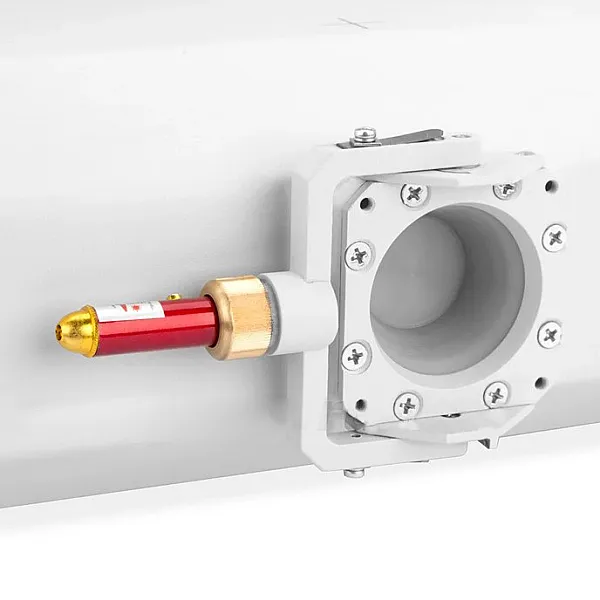

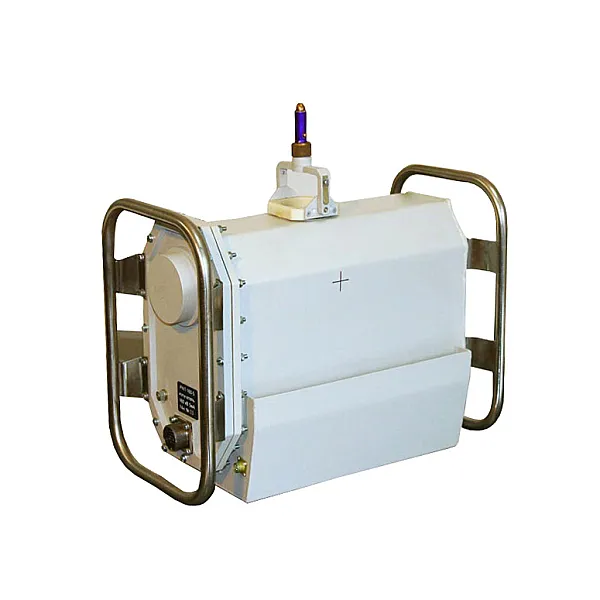

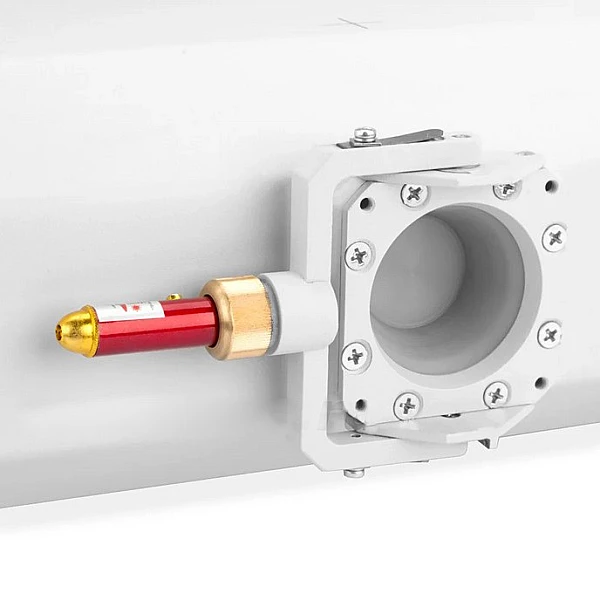

В блок излучателя встроен датчик температуры, который защищает его от перегрева: если изолирующее масло достигнет температуры +60 °С, работа блока прекратится. В центре фронтальной части излучателя находится выходное окно рентгеновской трубки, снабженное лазерным целеуказателем. Позиционирование блока излучателя относительно объекта контроля может осуществляться с помощью автоматизированных манипуляторов.

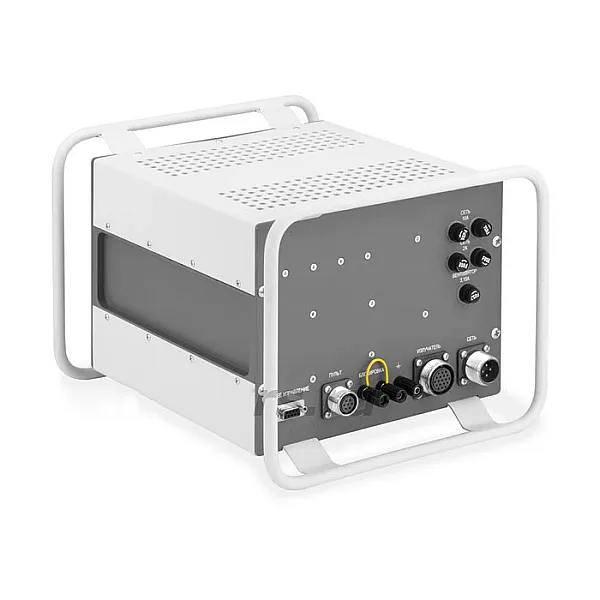

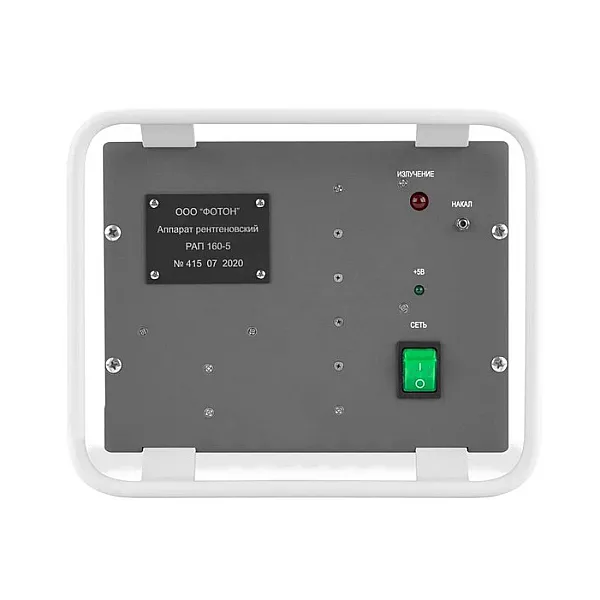

РАП 160-5 питается от однофазной сети переменного тока 220 В. Блок питания обеспечивает регулирование и стабилизацию режимов работы рентгеновской трубки, а также ее защиту от перегрузки. К блоку питания также могут подключаться сигнальная лампа-вспышка и дверные блокировочные контакты, которые служат для штатной блокировки аппарата при открытых дверях камеры или рентгенозащитного бокса.
Вентиляторный блок представляет собой съемный кожух с двумя вентиляторами, который формирует воздушный поток, обтекающий блок излучателя. Аппарат может работать без вентиляторного блока, но при этом значительно возрастают перерывы между рабочими циклами.
В аппарате РАП 160-5 используется рентгеновская трубка 0,8 БПМ 14-160. Трубка питается по частотно-импульсной схеме: на нее подаются высоковольтные импульсы длительностью сотни микросекунд и частотой до 350 Гц. Благодаря этому увеличивается рентгеновская отдача, повышается стабильность работы (за счет существенного снижения обратного напряжения) и возрастает фактический срок службы трубки.
Время экспозиции, величина анодного напряжения и анодного тока настраиваются вручную через пульт управления: диапазон установки напряжения составляет от 50 до 160 кВ, диапазон силы тока — от 0,5 до 5 мА. Это позволяет подбирать оптимальный режим просвечивания в каждом конкретном случае.
Номограммы экспозиций для рентгеновского аппарата РАП 160-5:

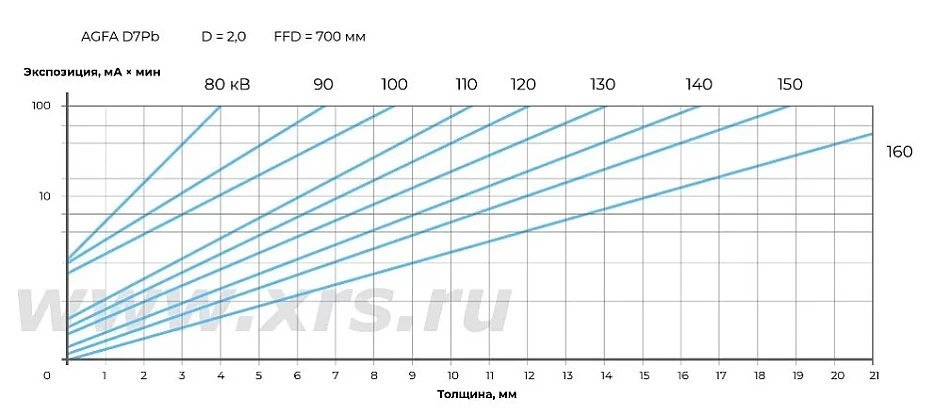

Для просвечивания по стали при использовании высокочувствительной пленки AGFA D7 с усиливающим свинцовым экраном 0,05–0,09 мм:

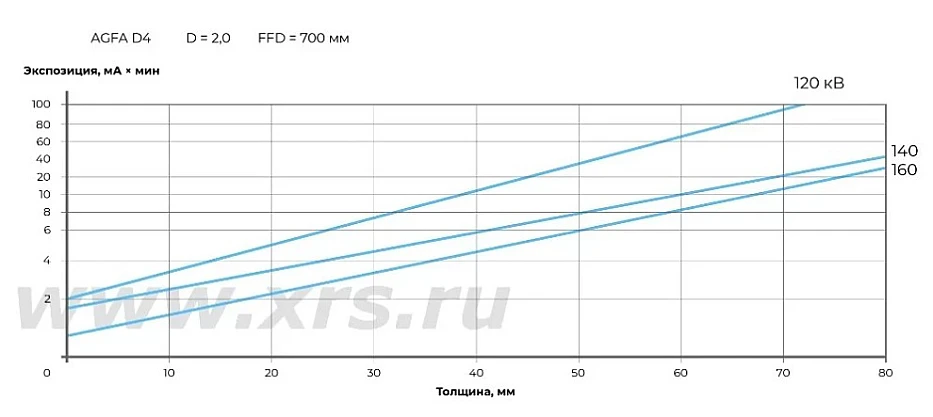

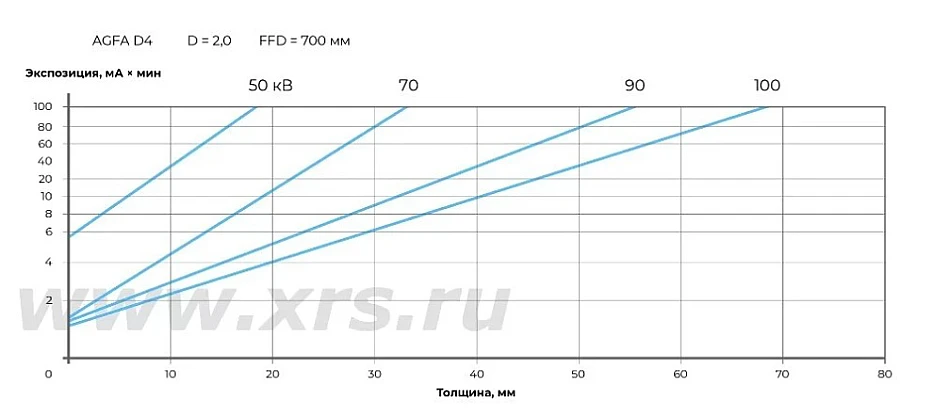

Для просвечивания по алюминию при использовании рентгеновской пленки D4 без усиливающих экранов:
Для просвечивания по алюминию при использовании рентгеновской пленки D4 с усиливающим свинцовым экраном 0,05–0,09 мм:
| Наименование параметра | Значение |
| Максимальное анодное напряжение, кВ | 160 |
| Максимальный анодный ток, мА | 5 |
| Диапазон регулирования анодного напряжения, кВ | 50–160 |
| Диапазон регулирования анодного тока, мА | 0,5–5,0 |
| Устанавливаемое время экспозиции, сек. | 1–9999 |
| Размер фокусного пятна, мм | 1,2 × 1,2 |
| Угол выхода излучения | 40° |
| Электропитание | однофазная сеть переменного тока, 50/60 Гц, 220 В |
| Полная потребляемая мощность, кВ·А, не более | 1,7 |
| Габаритные размеры блока излучателя с вентиляторным блоком, мм | 320 × 200 × 390 |
| Масса блока излучателя, кг | 16 |
| Габаритные размеры блока питания, мм | 305 × 260 × 215 |
| Масса блока питания, кг | 6,3 |
| Габаритные размеры пульта управления, мм | 190 × 130 × 50 |
| Масса пульта управления, кг | 0,6 |
| Диапазон рабочих температур, °С | −10...+40 |
| Габаритные размеры блока сигнализации, мм | 140 × 90 × 55 |
| Масса блока сигнализации, кг | 0,6 |
| Длина соединительного кабеля «излучатель — блок питания», м | 7 |
| Длина соединительного кабеля «пульт управления — блок питания», м | 20 |
| Длина сетевого шнура, м | 3 |
| Номинальная толщина просвечивания (Al), мм, при условиях: F = 700 мм; D = 2,0; рентгеновская пленка D4 без усиливающих экранов; время экспозиции 300 секунд | 66 |
| Номинальная толщина просвечивания (Fe), мм, при условиях: F = 700 мм; D = 2,0; рентгеновская пленка D7; свинцовые усиливающие экраны 0,05–0,09 мм; время экспозиции 300 секунд | 11 |
| Наименование | Количество |
| Блок излучателя РАП 160-5 (с вентиляторным блоком) | 1 шт. |
| Блок питания | 1 шт. |
| Блок сигнализации со встроенным соединительным кабелем | 1 шт. |
| Пульт управления | 1 шт. |
| Кабель «излучатель — блок питания» | 1 шт. |
| Кабель «пульт управления — блок питания» | 1 шт. |
| Сетевой кабель | 1 шт. |
| Комплект документации | 1 экз. |
