Сканер-дефектоскоп УСД-60-8K
8‑канальный УЗ сканер строит C‑скан шва и фиксирует координаты дефектов за один проход.
Индивидуальная цена
Цена по запросу
Нужны дополнительные вводные для просчета цены, закажите звонок или напишите менеджеру в WhatsApp:
Оперативная доставка
по всей России
по всей России
Официальный
дилер
дилер
Гарантия
производителя
производителя
Гарантия
низкой цены
низкой цены
Проведем демонстрацию на вашем объекте
Описание

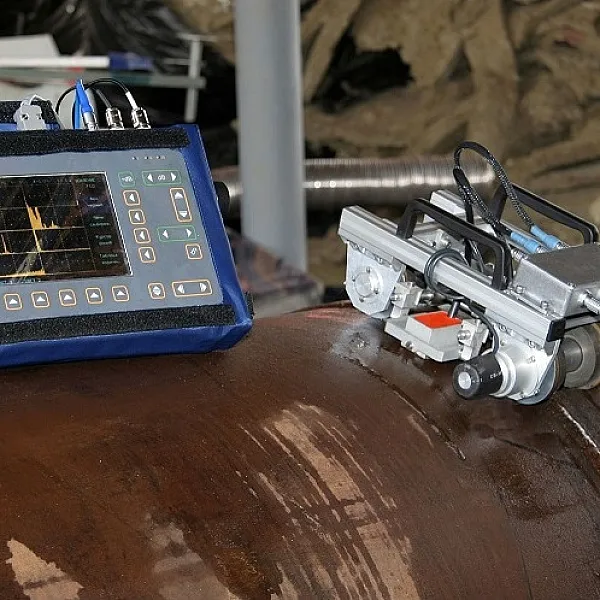

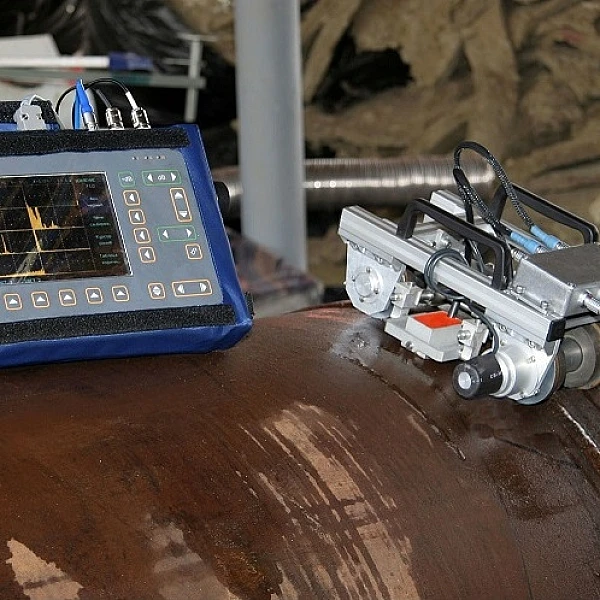

Сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector

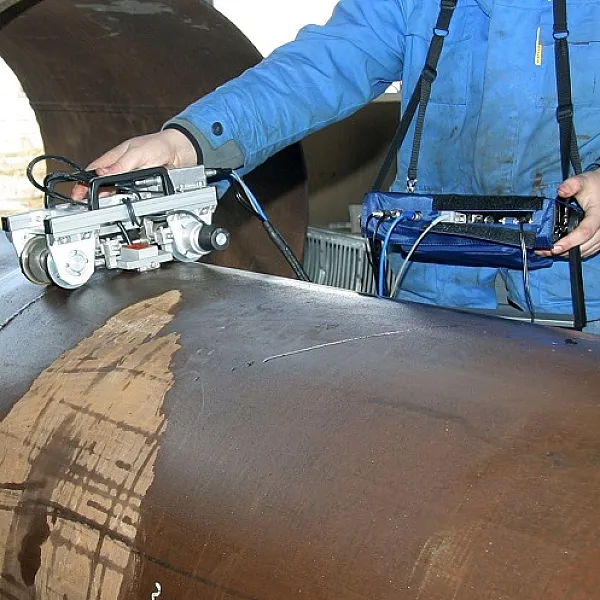

Предназначен для МУЗК кольцевых сварных соединений труб при строительстве, реконструкции и капитальном ремонте линейной части и технологических объектов магистральных газопроводов, а также сварных соединений протяженных конструкций листового металла, таких как мостовые конструкции, большие резервуары, корабли.Применение различных сканеров позволяет строить наглядный С-скан сварного шва с точным определением координат дефектов. А мощные магнитные колеса и система слежения за акустическим контактом обеспечивают достоверность контроля и возможность без потери координаты вернуться в любую точку сварного шва.
Расположение специальных 4-х канальных преобразователей по обе стороны сварного шва позволило обеспечить его контроль за один проход.
Сканер-дефектоскоп УСД-60-8К обеспечивает выявление дефектов в сварных соединениях, таких как трещины, несплавления по кромкам, непровары, поры, шлаковые включения с указанием условных размеров, места расположения (координаты) и количества дефектов в соответствии с СТО Газпром 2-2.4-083-2006 и Временными требованиями.
Сертификаты:
- Ультразвуковой дефектоскоп сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599),
- Зарегистрирован в Государственном реестре средств измерений под №34808-10,
- Имеет разрешение Ростехнадзора и рекомендован для применения на объектах ОАО "Газпром".
Преимущества дефектоскоп УСД-60-8К Weldspector:
- Одновременное отображении сигналов во всех каналах контроля в реальном времени
- Полноэкранный просмотр и настройка всех параметров каждого канала
- Независимое ВРЧ в каждом канале
- Функция калибровки энкодера для точного отсчета координат
- Сохранение и просмотр результатов сканирования
- Обработка и анализ проконтролированного участка шва
Восьмиканальный дефектоскоп УСД-60-8K обладает следующими особенностями:

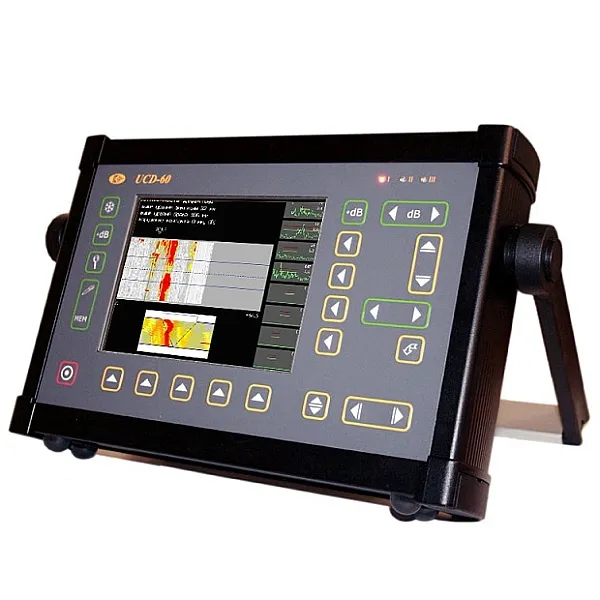

- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Работа на прямом солнечном свете и при отрицательных температурах до -40 С
- Отдельная настройка каждого канала: генератор, приемник, ВРЧ и пр.
- Частота повторения ЗИ:до 2000Гц
- Вывод сигналов в виде А-, С- скана
- Возможность подключения различных сканеров
- Возможность самостоятельного задания схемы контроля в каждом канале
- Автоматическая настройка на заданную толщину шва
- Интерфейс Ethernet
- Питание: Li-ion аккумулятор или внешний блок питания
- до 6-8 часов работы от аккумулятора
Требования для проведения контроля УСД-60-8К:
- Для проведения МУЗК необходимо обеспечить беспрепятственный доступ к сварному соединению с двух сторон. Ширина зачищенной поверхности (от брызг металла, шлака, окалины, грязи) должна быть не менее 150 мм от сварного соединения в каждую сторону
- Шероховатость поверхности должна быть не ниже Ra 6,3 мкм (Rz 40) по ГОСТ 2789
- Кривизна основного металла в осевом направлении в околошовной зоне (не менее 150 мм от сварного шва в каждую сторону) должна быть не более 0,5 мм на 100 мм длины
- Сварные соединения должны быть выполнены из труб с одной толщиной стенки
- Для проведения МУЗК сварных соединений, трубы, лежащие на земле, должны быть уложены на лежки таким образом, чтобы просвет от нижней точки трубы до земли был не менее 500 мм в зоне стыкового сварного соединения. В случае невозможности проведения МУЗК из-за ограниченного доступа к сварному соединению необходимо провести ручной УЗК или использовать другие методы неразрушающего контроля в соответствии с СТО Газпром 2-2.4-083
Вы можете купить сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector в компании Аверус - официального дилера завода-изготовителя.
Проведем демонстрацию оборудования онлайн
Характеристики
Технические характеристики:
| Развертка | мин.: 0 - 2,67 мкс макс.: 0 - 1000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
| Задержка | от -4 мкс до 1000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
| Максимальная длина контролируемого материала | до 6000 мм (эхо-режим) |
| Диапазон скоростей | 1000 - 9999 м/с |
| Задержка в призме | 0 - 100 мкс с шагом 0,01 / 0,1/ 1 и 10 мкс |
| Демпфирование | 25 ом / 50 ом/ 1000 Ом |
| Входной импенданс | 50 ом / 600 ом |
| Зондирующий импульс | радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительностью от 16 до 500 нс, с шагом 16 нс |
| Демпфер зондирующего импульса | регулируемый от 0 до 15 полупериодов с задежкой демпфирования от 0 до 7 полупериодов |
| Частота повторений ЗИ | регулируемая от 20 до 2000 Гц с шагом 1/ 5/ 10 или 100 Гц |
| Усилитель | широкополосный 0.4-20 МГц (-6 дБ) |
| Диапазон регулировки усиления | 100 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) | построение по 32 точкам, регулируемая по высоте |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан |
| Отсечка | компенсированная, 0 - 90% высоты экрана |
| Зоны контроля | Три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле. |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
| Дисплей | Цветной, TFT 640 х 480 точек 135 х 100 мм. Специальная функция для работы при ярком солнечном свете. |
| А-сигнал | 480 x 300 точек в стандартном режиме |
| Память | 500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Разъемы преобразователей | 2 СР50 (BNC) |
| Аккумулятор | Li-ion 8 А/ч |
| Время работы | 6-8 часов от аккумуляторов |
| Внешенее питание | блок питания от сети 220 В, 50Гц AC |
| Напряжение питания | 18V/3,5A DC |
| Диапазон рабочих температур | от -30 до +55 °C |
| Размер (В х Ш х Д) | 210 мм x 340 мм x 75 мм |
| Масса | 4 кг с аккумуляторами |
Файлы
Руководство пользователя.pdf
1 785.70 кб
Комплектация
Стандартная комплектация:
| Артикул | Наименование | Кол-во |
| 61101 | электронный блок УСД-60-8К со встроенным Li-ion аккумулятором | 1 |
| 39018 | блок питания сетевой 18В / 220В | 1 |
| 61001 | защитный чехол с блендой и креплением на корпусе оператора | 1 |
| 50231 | кабель СР50-Lemo00 | 2 |
| 15183 | Преобразователь ультразвуковой П111-5-К6 | 1 |
| 15111 | Преобразователь ультразвуковой П121-2,5-65 | 1 |
| 20361 | кабель 60-Ethernet-1m для связи с ПК | 1 |
| 20362 | кабель 60-Ethernet-2m для связи с ПК | 1 |
| 20360 | Ethernet Switch для УСД-60 | 1 |

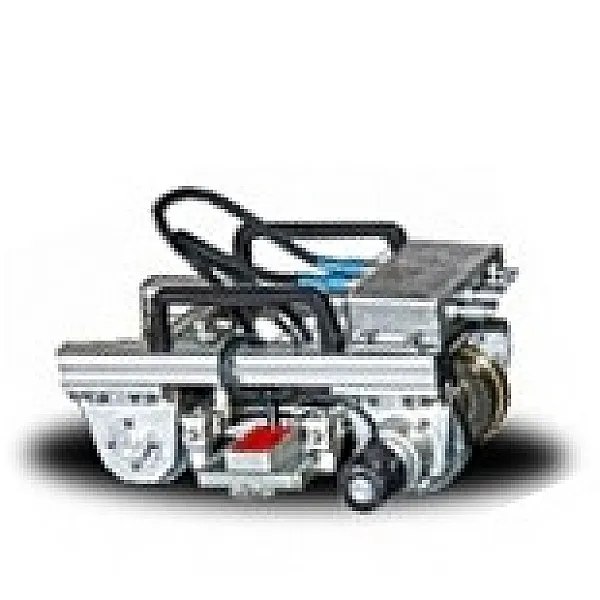

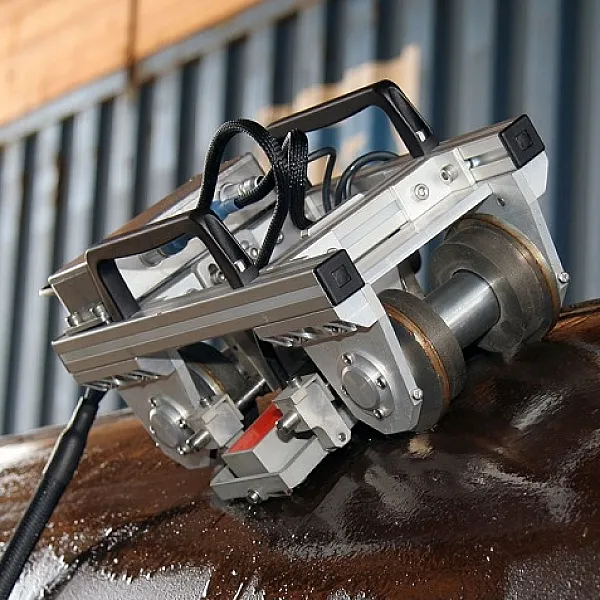

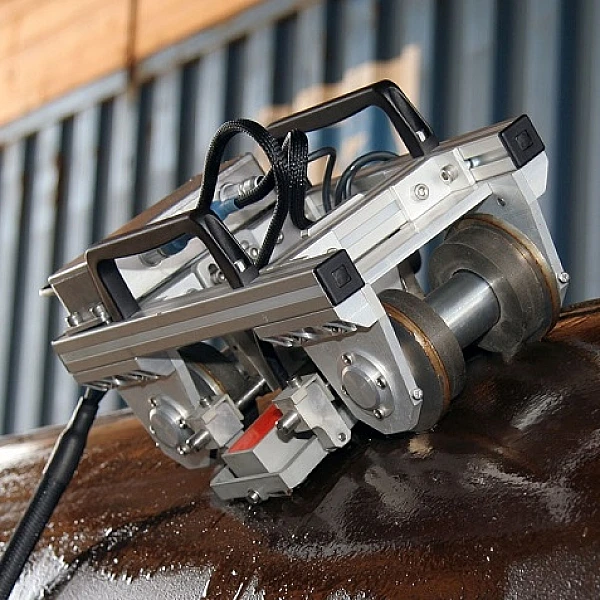

| 61320 | Сканирующее устройство на магнитных колесах для контроля изделий диам. от 500мм | 1 |
| 61321 | Ультразвуковой многоканальный акустический блок для толщин 5-24мм* | 2 |
| программное обеспечение на CD-диске | 1 | |
| комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) | 1 | |
| 60120 | кейс для переноски | 2 |
* возможно доукомплектовать оборудование дополнительными многоканальными акустическими блоками для контроля толщин от 5 до 90мм.
