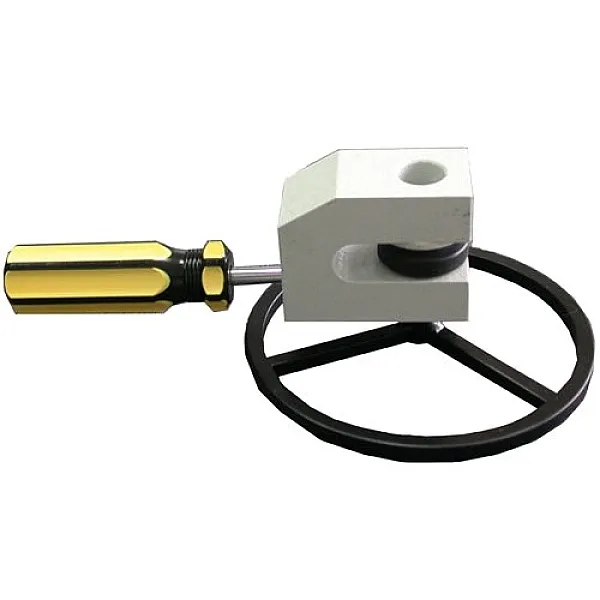

Струбцина для измерения твердости тонких стальных листов
Измерение твердости листов с помощью твердомера УЗИТ-3 без дополнительных устройств возможно при толщине листа более 3-4мм.
Твердость более тонких листов можно измерять с применением специальной струбцины.
Для измерения твердости с помощью струбцины необходимо:
1. На сторону листа противоположную стороне измерения нанести слой консистентной смазки (литол, солидол, циатим) в том месте, где будет прижиматься опорная шайба струбцины.

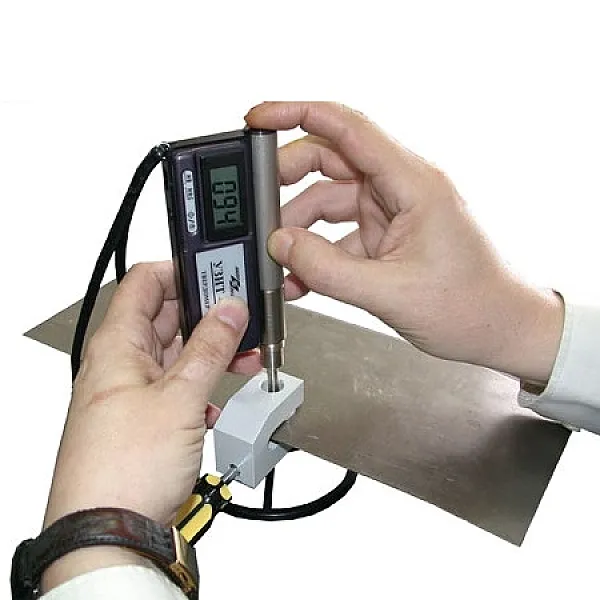

2. Зажать край листа в струбцине так, чтобы смазка попала между листом и опорной шайбой (рис.3).
Усилие зажима должно быть достаточно большим.
3. Через отверстие в струбцине произвести несколько измерений твердомером УЗИТ-3 со снятой оправкой.
Измерения проводить аккуратно, не проворачивая и не качая прибор при внедрении алмаза в поверхность листа.
ВНИМАНИЕ!
- Наличие смазки при использовании струбцины обязательно. В отсутствие смазки показания могут быть сильно завышены.
- С помощью струбцины данной конструкции можно измерять твердость стальных листов толщиной от 1.0 мм.
- Возможность измерения твердости более тонких листов зависит от их твердости. Например, твердость закаленных листов (твердость более 50 HRC) можно измерять при толщине от 0.5 мм. На листах с твердостью менее 150 HB измерения не будут достоверны уже при толщине 0.7-0.8 мм.
- Возможность достоверных измерений при толщине листа менее 1.0 мм в конкретных случаях рекомендуется проверять на образцах методом сравнения с прямыми измерениями стандартным твердомером Виккерса.
