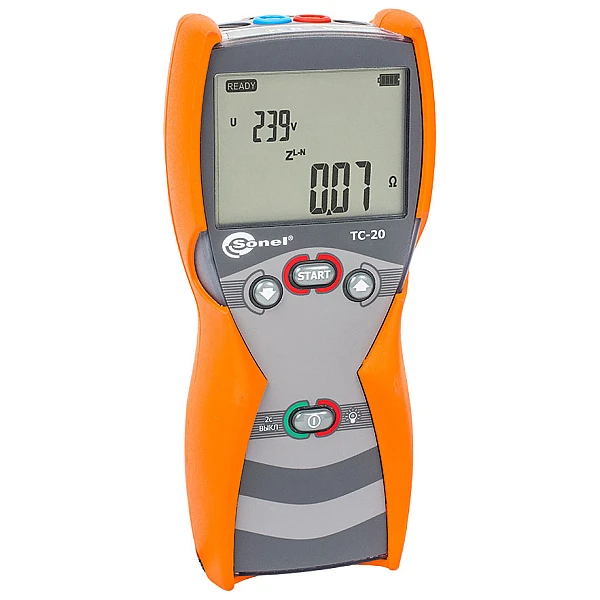

TC-20 Измеритель параметров петли короткого замыкания
Функциональные возможности
- измерение действующего значения фазного и линейного напряжения переменного тока частотой 45 - 65 Гц;
- измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
- измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания;
- расчёт ожидаемого тока короткого замыкания;
- оценку сопротивления заземляющих устройств.
Для выполнения вышеуказанных задач измеритель имеет:
- возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
- функцию автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
- функцию автоматического определения номинального фазного или линейного напряжения при вычислении ожидаемого тока короткого замыкания;
- функцию автоматического выбора диапазона измерения;
- возможность изменения длины измерительных проводов без необходимости калибровки прибора;
- функцию автоматической компенсации сопротивления измерительных проводов;
- сохранение последнего результата измерения;
- защиту от перегрева (индикатор высокой температуры);
- контроль заряда элементов питания в режиме реального времени;
- подсветку дисплея;
- автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) - экономия энергии элементов питания (AUTO-OFF).
Назначение и область применения:
Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи "фаза - нуль" с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.
Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.
Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.
Прибор может быть эффективно использован:
- электросетевыми компаниями (при техническом обслуживании электроустановок);
- службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях;
- строительными и монтажными организациями, при производстве электромонтажных работ;
- организациями надзора и контроля в электрических сетях и электроустановках потребителей;
- электроизмерительными лабораториями.
Результаты измерений помогут решить следующие вопросы:
- Какое значение ожидаемого тока короткого замыкания использовать при выборе аппарата защиты от сверхтоков?
- Правильно ли выбраны номинал и время-токовая характеристика существующего автоматического выключателя или плавкого предохранителя?
- Какой характер исследуемой цепи -- емкостной или индуктивный?
- Есть ли ошибки электромонтажа?
Как выполнить проверку защиты, обеспечивающей автоматическое отключение источника питания в системе TN? Как оценить надёжность работы выбранных защит?
Прибор всегда измеряет сопротивление, а отображаемый ток короткого замыкания рассчитывается по формуле:.jpg){kind=small}
где: Un – номинальное напряжение тестируемой электроустановки, ZS – измеренное полное сопротивление петли короткого замыкания. На основе выбранного в общих настройках номинального напряжения Un производится расчёт ожидаемого тока короткого замыкания.
Разберём пример.
Дано: система TN, номинальное напряжение электроустановки 220 В, в этажном электрощите для защиты розеточной группы установлен автоматический выключатель номинальным током 25 Ампер с время-токовой характеристикой «C».
Задание: проверить правильность выбора аппарата защиты от сверхтоков.
Решение:
1.Изучаем нормативные документы. ГОСТ Р 50571.16-2007 для системы TN предлагает нам провести измерение сопротивления петли "фаза - нуль" и проверить характеристику защитного устройства. ПУЭ (раздел 1.7.79) сообщает нам наибольшее допустимое время защитного автоматического отключения для системы TN -- для номинального напряжения 220 В оно не должно превысить 0,4 секунды.
2.Изучаем время-токовую характеристику срабатывания нашего автоматического выключателя. Для выполнения требований вышеуказанных нормативных документов выбираем кратность 10 и рассчитываем требуемый для гарантированного срабатывания ток КЗ
I=1,1×25×10=275 А
3.Производим измерение прибором ТС-20 и получаем такие результаты: Un = 229 В, ZS = 1.04 Ом , IK = 211,5 А.
4.Сравниваем полученное значение ожидаемого тока короткого замыкания с требуемым 275 А.
Ответ:
ток гарантированного срабатывания исследуемого автоматического выключателя больше, чем может возникнуть в схеме, исследуемый автоматический выключатель не обеспечивает выполнения требований нормативных документов и надёжности зашиты от свехтоков исследуемой розеточной группы. Автоматический выключатель установлен неправильно и подлежит замене.
| Гарантия: 36 месяцев |
| Номер в Госреестре: 68153-17 |
| Класс защиты: III 300 В |
| Температурный диапазон: -20 °C…+50 °C |
| Габариты ШxВxГ: 98×220×58 |
| Масса: 509 г |
Индекс: WMRUTC20
Технические характеристики Измерителя параметров петли короткого замыкания ТС-20
Сокращение "е.м.р." в определении основной погрешности означает "единица младшего разряда". Сокращение "и.в." в определении основной погрешности означает "измеренная величина".
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...440 В | 1 В | ±(2,5 % и.в. + 3 е.м.р.) |
Измерение полного сопротивления петли короткого замыкания ZS
Диапазон измерения согласно ГОСТ IEC 61557-3-2013
| Измерительный провод | Диапазон измерения Zs |
|---|---|
| 1,2 м | 0,24...200 Ом |
| 5 м | 0,26...200 Ом |
| 10 м | 0,28...200 Ом |
| 20 м | 0,35...200 Ом |
Диапазон измерения ZS
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ±(2,5% и.в. + 5 е.м.р.) |
| 20,0...99,99 Ом | 0,1 Ом | ±(2,5% и.в. + 3 е.м.р.) |
| 100...200 Ом | 1 Ом | ±(3% и.в. + 5 е.м.р.) |
- Номинальные рабочие напряжения UnL-N/UnL-L: 220/380 В, 230/400 В, 240/415 В
- Диапазон рабочего напряжения: 198…264 В (для ZL-PE и ZL-N) и 342…440 В (для ZL-L)
- Номинальная частота сети fn: 50 Гц, 60 Гц
- Диапазон рабочих частот: 45…65 Гц
- Максимальный ток измерения: 15,3 A для 230 В (10 мс) и 26,7 A для 400 В (10 мс)
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0..9,99 Ом | 0,01 Ом | ±(5% и.в. + 5 е.м.р.) значения ZS |
- Рассчитывается и отображается для ZS <10 Ом
Ток короткого замыкания петли IK
Диапазон измерения IK согласно ГОСТ IEC 61557-3-2013 рассчитывается на основании ZS
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 1,15…9,99 A | 0,01 A | Рассчитывается на основе погрешности полного сопротивления петли короткого замыкания ZS |
| 10,0...99,9 A | 0,1 A | |
| 100...999 A | 1 A | |
| 1,00...9,99 кA | 0,01 кA | |
| 10,0…40,0 кA | 0,1 кA |
Дополнительные технические данные
изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного СоюзаТР ТС 020/2011
| класс изоляции | двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| категория безопасности монтажа измерителя | CAT III 300 В |
| степень защиты корпуса измерителя в соответствии с ГОСТ 14254-2015 | IP67 |
| изделие соответствует требованиям по электромагнитной совместимости стандартам | ГОСТ Р 51522.1-2011 |
| питание измерителя | 4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA |
| габаритные размеры измерителя (длина х ширина х глубина) | 220×98×58 мм |
| масса прибора с комплектом батареек | примерно 509 г |
| рабочая температура | –20...+50 °C |
| температура хранения | -20...+70 °C |
| температура при калибровке | +23 ± 2 °C |
| влажность при калибровке | 40...60% |
| влажность при эксплуатации | 20...80% |
| высота над уровнем моря | < 3000 м |
| время до автоматического выключения Auto-OFF | на выбор 300, 600 или 900 секунд |
| количество измерений Zs на аккумуляторах | >5000 (2 измерения в минуту) |
| дисплей |
сегментный ЖКИ |
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Зажим «Крокодил» изолированный красный K02 | 1 | WAKRORE20K02 |
| Зонд острый с разъёмом «банан» голубой | 1 | WASONBUOGB1 |
| Зонд острый с разъёмом «банан» красный | 1 | WASONREOGB1 |
| Крепеж «Свободные руки» | 1 | WAPOZUCH1 |
| Провод измерительный 1,2 м с разъемами «банан» голубой | 1 | WAPRZ1X2BUBB |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 | WAPRZ1X2REBB |
| Ремень для переноски прибора M1 | 1 | WAPOZSZE4 |
| Футляр M10 | 1 | WAFUTM10 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| Адаптер AGT-16C | WAADAAGT16C |
| Адаптер AGT-16T | WAADAAGT16T |
| Адаптер AGT-32P | WAADAAGT32P |
| Адаптер AGT-32T | WAADAAGT32T |
| Адаптер AGT-63P | WAADAAGT63P |
| Адаптер AGT-16P | WAADAAGT16P |
| Адаптер AGT-32C | WAADAAGT32C |
| Зонд острый с разъемом «банан» желтый | WASONYEOGB1 |
| Зонд острый с разъемом «банан» складной SP-2M | WASONSP2M |
| Провод измерительный 10 м с разъемами «банан» красный | WAPRZ010REBB |
| Провод измерительный 20 м с разъемами «банан» красный | WAPRZ020REBB |
| Провод измерительный 5 м с разъемами «банан» красный | WAPRZ005REBB |
