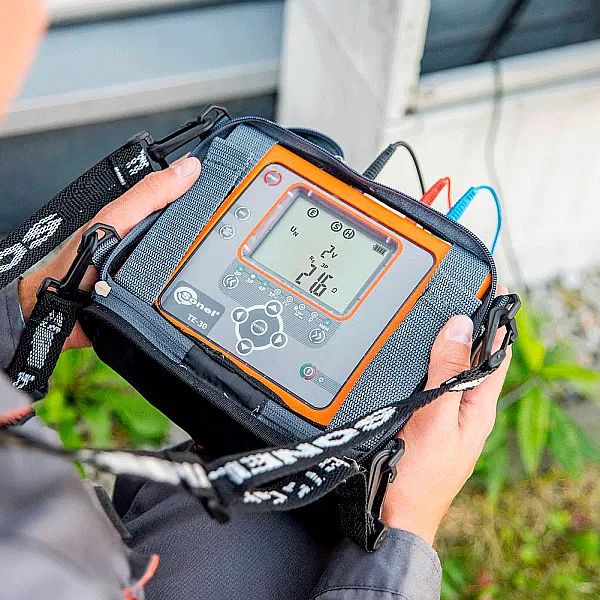

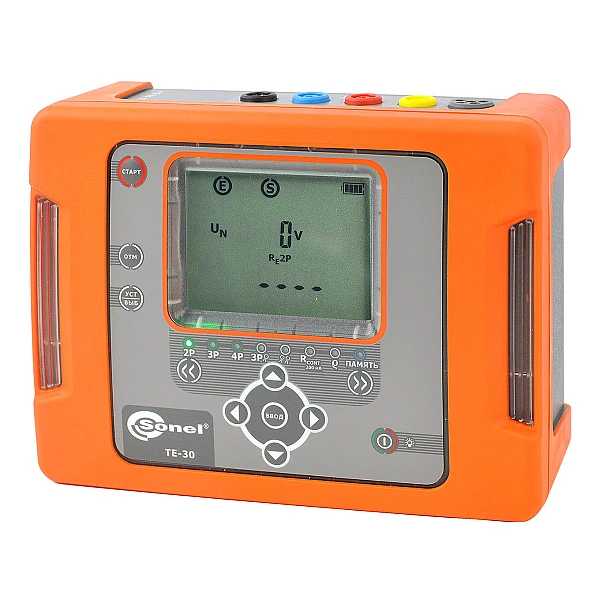

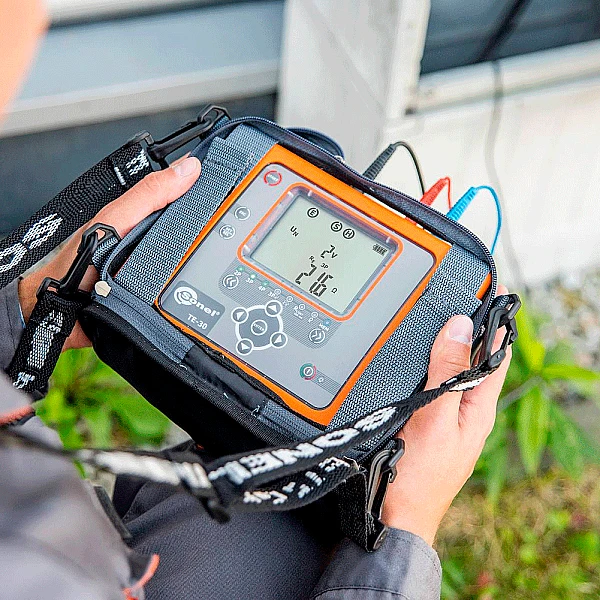

TE-30 Измеритель параметров заземляющих устройств
Функциональные возможности:
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3);
- измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1);
- измерение удельного сопротивления грунта методом Веннера;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
- измерение напряжения помех;
- измерение сопротивления измерительных зондов;
- автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
- работа прибора от внутреннего аккумулятора, сети 220 В, автомобильной сети 12 В («прикуривателя»);
- сохранение результатов измерений в память;
- передача данных на ПК с использованием USB интерфейса;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
- рабочий диапазон температур от -20°C до +50°C.
Назначение и область применения:
ТЕ-30 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит, произведенный в России. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
ТЕ-30 произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20°C до +50°C. Питание прибора осуществляется от встроенного аккумулятора, сети 220В или автомобильной сети 12 В с помощью дополнительного адаптера.
| Гарантия: 36 месяцев |
| Номер в Госреестре: 66500-17 |
| Класс защиты: CAT III 300В |
| Температурный диапазон: -20...+50°C |
| Габариты ШxВxГ: 200x150x75 мм |
| Масса: 1,2 кг |
Основные технические характеристики TE-30
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжении помех UN (RMS)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...100 В | 1 В | ± (10% и. в. + 1 е. м. р.) |
- частота fN 45…65 Гц
- частота измерения – минимум два измерения в секунду
Измерение сопротивления заземления (2-х проводный метод)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0…19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…1999 Ом | 1 Ом | ±5% |
| 2000…9999 Ом | 1 Ом | ±8% |
Измерение сопротивления заземления (3-х и 4-х проводный метод)
Измерительный диапазон по ГОСТ IEC 61557-5-2013: 0,53 Ом…9999 Ом для Un=50 В
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом | ± 5% и.в. |
| 2000...9999 Ом | 1 Ом | ± 8% и.в. |
Измерение сопротивления многоэлементных заземлений с помощью клещей (3-х проводный метод с токовыми клещами)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом | ± 5% и.в. |
| 2000...9999 Ом | 1 Ом | ± 8% и.в. |
Измерение сопротивления многоэлементных заземлений с помощью двух клещей
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 8 е. м. р.) |
| 20,0...99,9 Ом | 0,1 Ом | ± (20% и. в. + 3 е. м. р.) |
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...9,99 Ом∙м | 0,01 Ом∙м |
Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. |
| 10,0…99,9 Ом∙м | 0,1 Ом∙м | |
| 100...999 Ом∙м | 1 Ом∙м | |
| 1,00…9,99 кОм∙м | 0,01 кОм∙м | |
| 10,0…99,9 кОм∙м | 0,1 кОм∙м | |
| 100…999 кОм∙м | 1 кОм∙м |
- расстояние между измерительными зондами (L): 1...50 м
Измерение сопротивления измерительных зондов
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. |
| 1,00...9,99 кОм | 1 кОм | |
| 10,0...19,9 кОм | 0,1 кОм |
| Дополнительные технические характеристики | |
|---|---|
| Класс изоляции | двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности | III 300В согласно ГОСТ IEC 61010-1-2014 |
| Степень защиты корпуса ГОСТ 14254-2015 | IP65 |
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В |
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS |
| Частота измерительного тока | 125 Гц для сети 50Гц, 150Гц для сети 60Гц |
| Измерительное напряжение и ток для 2p | U<24В RMS, I≥200мA для R≤60 Ом |
| Измерительное напряжение для 3p, 4p | 25 или 50 В |
| Измерительный ток 3p, 4p | >200 мA |
| Максимальное сопротивление измерительных зондов | 20 кОм |
| Индикация тока помех (клещи) | ≤0,5 мA |
| Питание измерителя | пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А∙ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц |
| Количество измерений сопротивления R 2p | >1100 (1 Ом, 2 измерения/мин.) |
| Количество измерений RE | >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) |
| Длительность измерения сопротивления для метода 2p | <4 секунд |
| Длительность измерения для остальных методов | <8 секунд |
| Габаритные размеры | 200 x 150 x 74 мм |
| Масса измерителя | приблизительно 1,2 кг |
| Рабочая температура | -20..+50°C |
| Температура зарядки аккумуляторов | +10..+40°C |

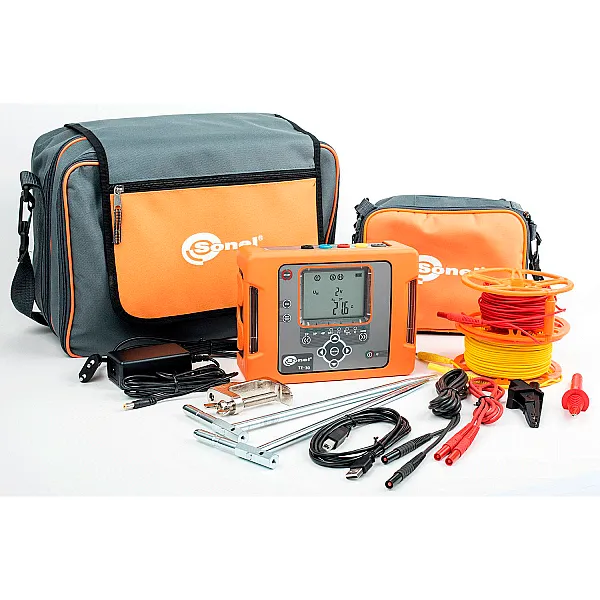

Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Зажим «Крокодил» изолированный черный K01 | 1 | WAKROBL20K01 |
| Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 | 1 | WAZASZ7 |
| Зонд измерительный для забивки в грунт 30 см | 2 | WASONG30 |
| Зонд острый с разъёмом «банан» красный | 1 | WASONREOGB1 |
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 | WAPRZ1X2REBB |
| Провод измерительный 2,2 м с разъемами «банан» черный | 1 | WAPRZ2X2BLBB |
| Провод измерительный 25 м на катушке с разъемами «банан» красный | 1 | WAPRZ025REBBSZ |
| Провод измерительный 50 м на катушке с разъемами «банан» желтый | 1 | WAPRZ050YEBBSZ |
| Футляр L10 | 1 | WAFUTL10 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| Зажим специальный типа «струбцина» с разъемом «банан» | WAZACIMA1 |
| Зонд измерительный для забивки в грунт 80 см | WASONG80 |
| Катушка для намотки измерительного провода | WAPOZSZP1 |
| Клещи измерительные C-3 | WACEGC3OKR |
| Клещи передающие N-1 | WACEGN1BB |
| Провод измерительный 25 м на катушке с разъёмами «банан» голубой | WAPRZ025BUBBSZ |
| Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | # |
| Футляр для двух зондов 80 см | WAFUTL3 |
