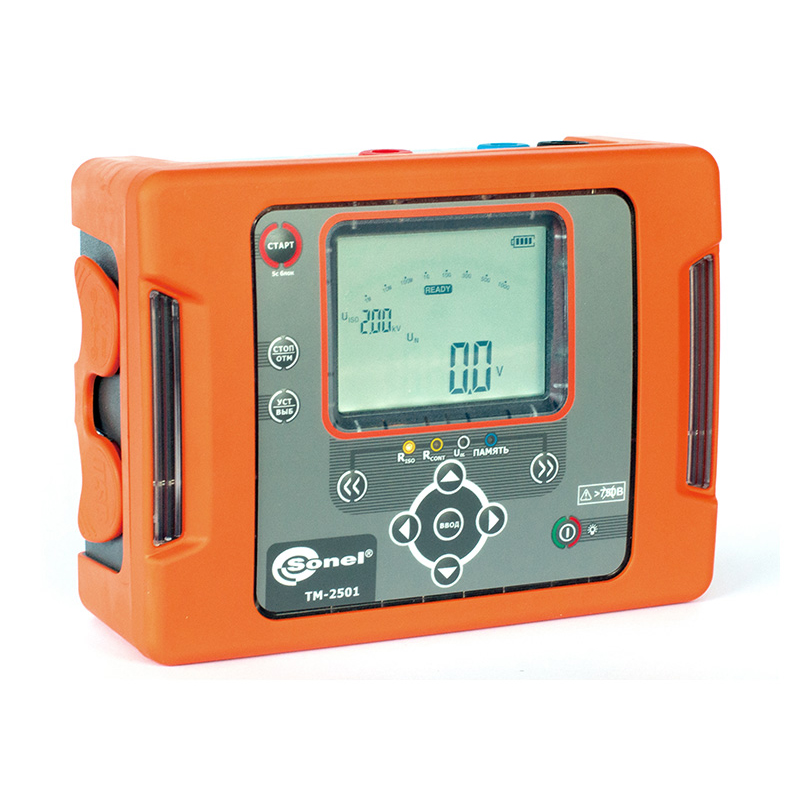

TM-2501 Измеритель параметров электроизоляции
Функциональные возможности
- измерительное напряжение до 2500 В: установка произвольной величины 100...2500 В с шагом 100 В;
- измерение сопротивления изоляции до 1000 ГОм (1 ТОм);
- вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
- индикация измеряемого сопротивления и тока утечки;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
- графический анализ состояния изоляции по трём характеристикам RISO(t), U(t), I(t);
- измерение напряжения переменного и постоянного тока до 750 В;
- работа прибора от внутреннего аккумулятора, сети 220 В, автомобильной сети 12 В («прикуривателя»);
- сохранение результатов измерений в память;
- передача данных на ПК с использованием USB интерфейса;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
- рабочий диапазон температур от -20 °C до +50 °C.
Назначение и область применения:
TM-2501 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 1000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.
Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
ТМ-2501 произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20 °C до +50 °C. Питание прибора осуществляется от встроенного аккумулятора, сети 220В или автомобильной сети 12 В с помощью дополнительного адаптера.
| Гарантия: 36 месяцев |
| Номер в Госреестре: 63717-16 |
| Класс защиты: IV 600В (III 1000В) |
| Температурный диапазон: -20...+50 °C |
| Габариты ШxВxГ: 200×150×75 мм |
| Масса: около 1 кг |
Основные технические характеристики TM-2501
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»Измерение напряжения переменного и постоянного тока (True RMS)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...299,9 В | 0,1 В | ±(3% и. в. + 2 е. м. р.) |
| 0,0...750 В | 1 В |
Измерение сопротивления изоляции
Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...1,000 ТОм (IISOnom=1 мА)| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...999,9 кОм | 0,1 кОм | ±(3% и. в. + 20 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...9,999 ГОм | 0,001 ГОм | |
| 10,00...99,99 ГОм | 0,01 ГОм | |
| 100,0...999,9 ГОм | 0,1 ГОм |
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведенной ниже.
| Диапазон | Разрешение |
|---|---|
| до 100 В | 50 ГОм |
| 200...400 В | 100 ГОм |
| 500...900 В | 250 ГОм |
| 1000...2400 В | 500 ГОм |
| 2500 В | 1000 ГОм |
Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax - максимальный ток преобразователя (1 мА)
Низковольтное измерение сопротивления
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
- Напряжение на разомкнутых измерительных проводниках: 4…24 В
- Выходной ток при R<2 Ом: мин. 200 мA
- Компенсация сопротивления измерительных проводников
- Измерение двунаправленным током
| Дополнительные технические характеристики | |
|---|---|
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 600В (III 1000В) по PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP65 |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 9,6В, 2 А×ч |
| Габаритные размеры | 200×150×75 мм |
| Масса измерителя | около 0,9 кг |
| Температура хранения | –20...+60° C |
| Рабочая температура | -20...+50° C |
| Память результатов измерений | 990 ячеек, 11880 результатов |
| Интерфейс | USB |
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Зажим «Крокодил» изолированный голубой К09 11 кВ | 1 | WAKROBU32K09 |
| Зажим «Крокодил» изолированный красный К09 11 кВ | 1 | WAKRORE32K09 |
| Зажим «Крокодил» изолированный черный К09 11 кВ | 1 | WAKROBL32K09 |
| Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 | 1 | WAZASZ7 |
| Зонд острый с разъемом «банан» красный 5кВ | 1 | WASONREOGB2 |
| Зонд острый с разъемом «банан» черный 5кВ | 1 | WASONBLOGB2 |
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой | 1 | WAPRZ1X8BUBB |
| Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный | 1 | WAPRZ1X8REBB |
| Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный | 1 | WAPRZ1X8BLBB |

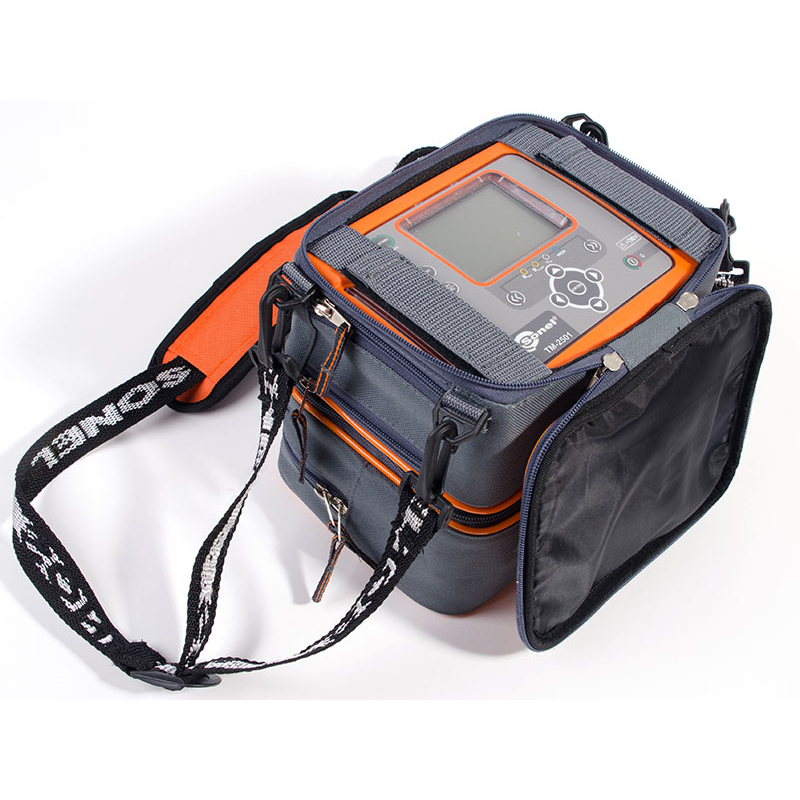

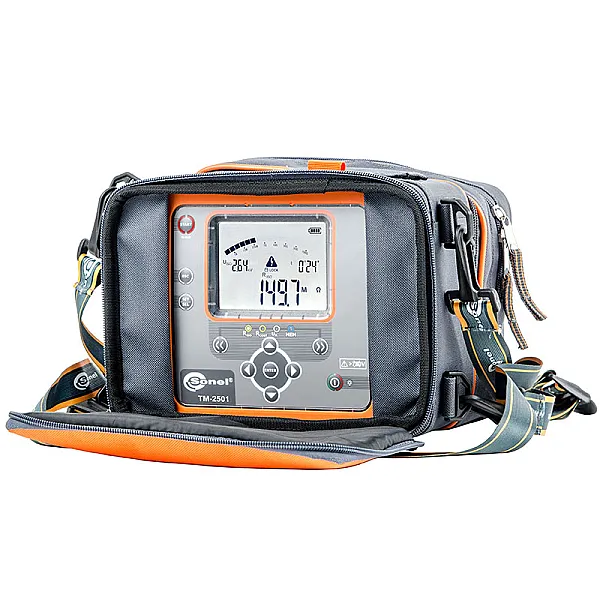

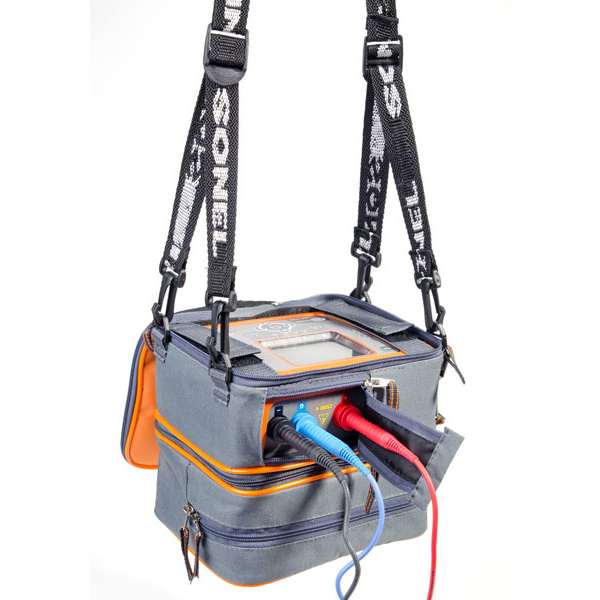

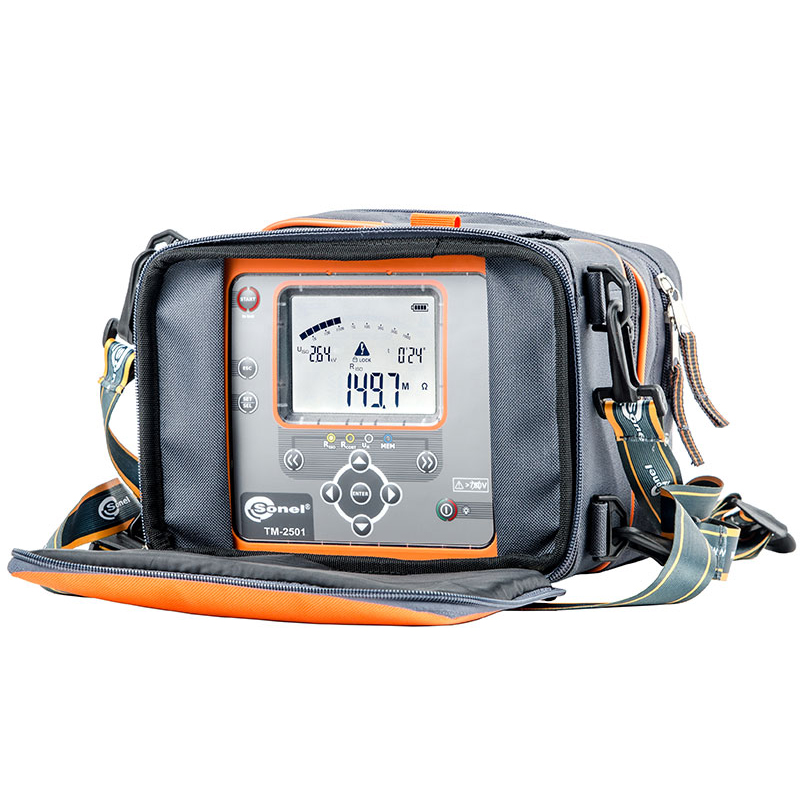

| Футляр M8 | 1 | WAFUTM8 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| Адаптер автомобильный (12В) | WAPRZLAD12SAM |
| Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | # |
