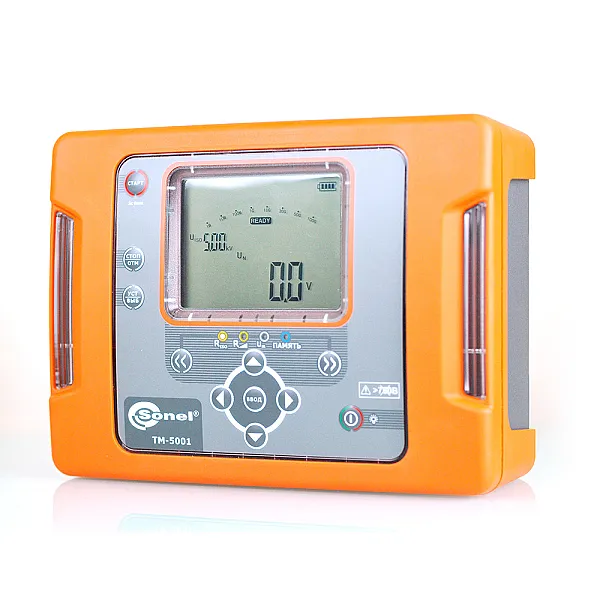

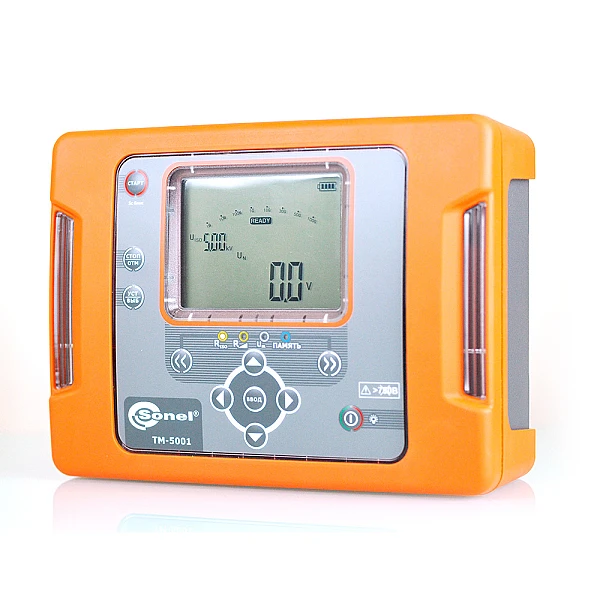

ТМ-5001 Измеритель параметров электроизоляции
Функциональные возможности
- измерительное напряжение до 5000 В: установка произвольной величины 50...500 В с шагом 50 В и с 500...5000 В с шагом 100 В;
- измерение сопротивления изоляции до 5000 ГОм (5 ТОм);
- вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
- индикация измеряемого сопротивления и тока утечки;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- графический анализ состояния изоляции по трём характеристикам RISO(t), U(t), I(t);
- настройка трёх режимов работы фильтра от помех электромагнитных полей;
- измерение сопротивления изоляции нарастающим напряжением (RampTest) с возможностью регулирования испытательного напряжения и времени;
- измерение напряжения переменного и постоянного тока до 750 В;
- работа прибора от внутреннего аккумулятора, сети 220В и автомобильной сети 12 В («прикуривателя»);
- сохранение результатов измерений в память;
- o передача данных на ПК с использованием USB интерфейса
- совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
- рабочий диапазон температур от -20 °C до +50 °C.
Назначение и область применения:
TM-5001 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 5000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки. Функция Ramp test позволяет измерять сопротивления изоляции и напряжения пробоя с шагом до 1 кВ/с.
Аналоговый фильтр прибора подавляет переменную составляющую тока и позволяет выполнить измерения в среде сильных электромагнитных помех
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
ТМ-5001 произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20°C до +50°C. Питание прибора осуществляется от встроенного аккумулятора, сети 220В или автомобильной сети 12 В с помощью дополнительного адаптера.
| Гарантия: 36 месяцев |
| Номер в Госреестре: 71531-18 |
| Класс защиты: IV 600В (III 1000В) |
| Температурный диапазон: -20...+40 °C |
| Габариты ШxВxГ: 200×150×75мм |
| Масса: около 1,0 кг |
Основные характеристики
- Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
- Сокращение «е.м.р.» означает - единица младшего разряда.
|
Диапазон |
Разрешение |
Основная погрешность |
|
0…299,9 В |
0,1 В |
± (3 % и.в. + 2 е.м.р.) |
|
300…750 В |
1 В |
- Диапазон частоты: 45...65 Гц
Диапазон измерений, согласно ГОСТ IEC 61557-2-2013 RISO min = UISO nom /IISO nom …5 ТОм (IISO nom = 1 мА)
Двухпроводное измерение:
|
Диапазон |
Разрешение |
Основная погрешность |
|
0...999,9 кОм |
0,1 кОм |
± (3 % и.в. + 20 е.м.р.) |
|
1,000...9,999 МОм |
0,001 МОм |
|
|
10,00...99,99 МОм |
0,01 МОм |
|
|
100,0...999,9 МОм |
0,1 МОм |
|
|
1,000...9,999 ГОм |
0,001 ГОм |
|
|
10,00...99,99 ГОм |
0,01 ГОм |
|
|
100,0...999,9 ГОм |
0,1 ГОм |
|
|
1,000...5,000 ТОм |
1 ГОм |
± (4 % и.в. + 50 е.м.р.) |
Превышение диапазона сигнализируется отображением > xxxx ГОм (где xxxx — это предельное значение для выбранного диапазона).
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведённой ниже.
|
Напряжение |
Диапазон измерений |
|
до 100 В |
50 ГОм |
|
200…400 В |
100 ГОм |
|
500…900 В |
250 ГОм |
|
1000…2400 В |
500 ГОм |
|
2500 В |
1000 ГОм |
|
5000 В |
5000 ГОм |
Примечание: для значения сопротивления изоляции ниже RISO min точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой:
где:
- RISO min – минимальное сопротивление изоляции, измеряемое без ограничения тока преобразователя;
- UISO nom – номинальное напряжение измерения;
- IISO nom – номинальный ток преобразователя (1 мА).
|
Диапазон |
Разрешение |
Основная погрешность |
|
0…IL max |
милли-, микро-, нано- |
Рассчитывается на основании показаний сопротивления |
- IL max – максимальный ток при коротком замыкании проводов, разрешение и размерность вытекают из диапазона измерения сопротивления изоляции.
|
Диапазон |
Разрешение |
Основная погрешность |
|
0...999,9 кОм |
0,1 кОм |
± (5 % и.в. + 40 е.м.р.) |
|
1,000...9,999 МОм |
0,001 МОм |
|
|
10,00...99,99 МОм |
0,01 МОм |
|
|
100,0...999,9 МОм |
0,1 МОм |
|
|
1,000...9,999 ГОм |
0,001 ГОм |
|
|
10,00...99,99 ГОм |
0,01 ГОм |
|
|
100,0...999,9 ГОм |
0,1 ГОм |
|
|
1,000...4,999 ТОм |
0,001 ТОм |
- Таблица для скорости нарастания измерительного напряжения t £ 5 В/сек.;
- Для скорости нарастания измерительного напряжения t > 5 В/сек. погрешность измерения сопротивления изоляции не определена;
- Для скорости нарастания измерительного напряжения t > 50 В/сек. результат измерения сопротивления изоляции не отображается;
- Измерение возможно для ёмкости объекта не более, чем 1 мкФ.
|
Диапазон |
Разрешение |
Выбранное UISO |
Основная погрешность |
|
25,0…99,0 В |
0,1 В |
£ 600 В |
± (5% и.в. ± 10 е.м.р) |
|
100…600 В |
1 В |
£ 600 В |
± (5% и.в. ± 4 е.м.р) |
|
25…999 В |
1 В |
> 600 В |
± (5% и.в. ± 5 е.м.р) |
|
1,00…5,00 кВ |
10 В |
> 600 В |
± (5% и.в. ± 4 е.м.р) |
- Измерение возможно для ёмкости объекта не более, чем 1 мкФ.
Дополнительные характеристики
|
Питание |
|
|
Питание измерителя |
- Пакет аккумуляторов SONEL NiMH 9,6 В; 2 Ач - Постоянный ток 11÷14,5 В; 2,5А |
|
Категория электробезопасности |
CAT IV/600 В |
|
Параметры сети источника питания ЗУ |
90…264 В; 50…60 Гц |
|
Диапазон температур зарядки аккумулятора в режиме 500 мА |
10…40 °C |
|
Время «быстрой зарядки/подзарядки» аккумулятора |
4/10 часов |
|
Условия окружающей среды и другие технические данные |
|
|
Диапазон рабочих температур |
-20…40 °C |
|
Диапазон температур при хранении |
-20…60 °C |
|
Влажность |
20…90 % |
|
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) |
IP65 |
|
Нормальные условия для поверки |
Температура окружающей среды: 23 ± 2 °C Влажность: 40…60 % |
|
Размеры |
200 x 150 x 75 мм |
|
Масса |
около 1,0 кг |
|
Дисплей |
Сегментный ЖКИ |
|
Память для хранения данных |
990 ячеек |
|
Высота над уровнем моря |
˂ 2000 м |
|
Соответствие |
ГОСТ Р МЭК 61557-1-2005 |
|
Класс защиты |
Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 |
|
Электромагнитная совместимость |
ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005) |
Дополнительные погрешности
Данные о дополнительной погрешности в основном полезны при использовании измерителя в нестандартных условиях, а также для измерительных лабораторий при поверке.
|
Влияющая величина |
Обозначение |
Дополнительная погрешность |
|
Местоположение |
E1 |
0% |
|
Напряжение питания |
E2 |
0% (не отображается BAT) |
|
Температура 0...35°C |
E3 |
0,1% ºC |
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Зажим «Крокодил» изолированный голубой К09 11 кВ | 1 | WAKROBU32K09 |
| Зажим «Крокодил» изолированный красный К09 11 кВ | 1 | WAKRORE32K09 |
| Зажим «Крокодил» изолированный черный К09 11 кВ | 1 | WAKROBL32K09 |
| Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 | 1 | WAZASZ7 |
| Зонд острый с разъемом «банан» красный 5кВ | 1 | WASONREOGB2 |
| Зонд острый с разъемом «банан» черный 5кВ | 1 | WASONBLOGB2 |
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой | 1 | WAPRZ1X8BUBB |
| Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный | 1 | WAPRZ1X8REBB |
| Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный | 1 | WAPRZ1X8BLBB |

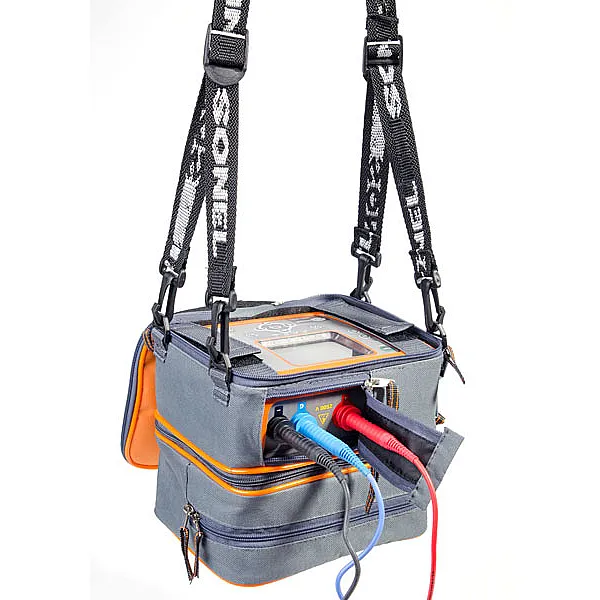

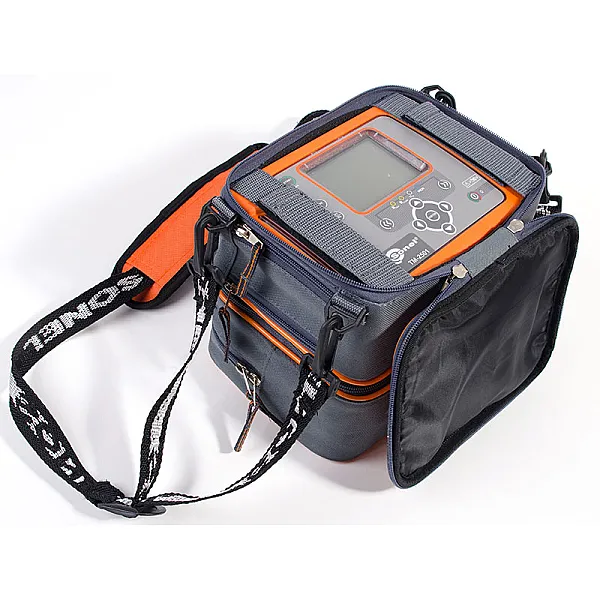

| Футляр M8 | 1 | WAFUTM8 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| Адаптер автомобильный (12В) | WAPRZLAD12SAM |
| Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | # |
