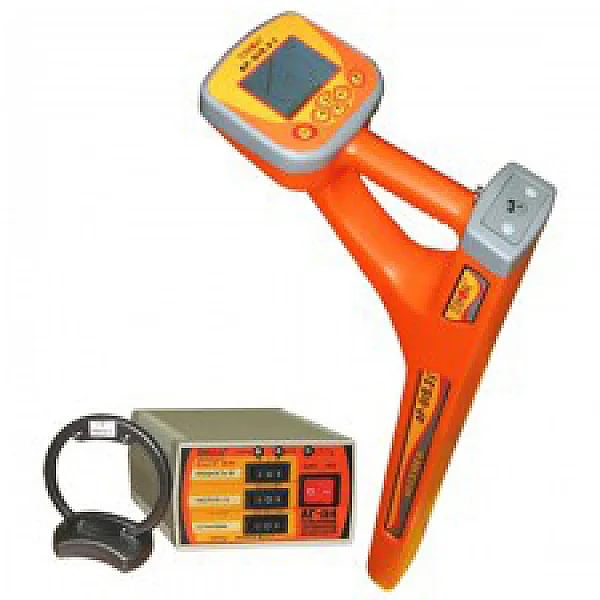

Трассоискатель с функцией сохранения GPS/ГЛОНАСС координат "Успех АГ-309.20К"
Назначение
Прибор предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), поиска неисправностей кабельных линий, а также позволяет определить координаты прохождения коммуникации с помощью встроенного GPS\ГЛОНАСС модуля, которые можно сохранить в память прибора и позже просмотреть на компьютере.
Рекомендуемые области применения
- Геодезия
- Электросети
- Энергетика
- Теплосети
- ЖКХ
- Строительство
Функции и решаемые задачи
- Поиск неисправностей кабельных линий.
- Определение положения подземных коммуникаций в режиме «Трасса» и «График».
- Прямое цифровое измерение глубины их залегания на всех рабочих частотах.
- Указание направления отклонения от оси коммуникации в режиме «Трасса».
- Измерение силы тока в коммуникации.
- Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117.
- Функция «Выбор кабеля из пучка» при помощи датчика КИ-105.
- Одновременная работа со встроенными и внешними датчиками.
- Определение и сохранение координат GPS\ГЛОНАСС в память приемника для последующей обработки с помощью бесплатного ПО, поставляемого в комплекте.
- Режим поиска внутритрубного зонда для трассировки неметаллических трубопроводов (опция).
Особенности приемника
- Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
- Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.
- Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
- Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
- Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
- Одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
- Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
- Различные режимы индикации (цифровая, график).
- Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
- Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
- Работа в зимних условиях до -20°С.
Особенности генератора "АГ-114.1"
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
| Приемник "АП-019.3" | |
|---|---|
| Параметр | Значение |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | Не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,001....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
|
| Звуковая индикация |
Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
| Режим поиска внутритрубного генератора | |
| Частота сигнала, принимаемого от внутритрубного генератора | 512 Гц |
| Генератор "АГ-114.1" | |
|---|---|
| Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт | 5, 10, 20 |
| Усилитель мощности | CLASS D КПД 80% |
| Частота генерации (непрерывный или импульсный), Гц | 512, 1024, 8192, одновременно 3 частоты |
| Диапазон сопротивлений нагрузки, соответствующий диапазону мощностей (5…20Вт), Ом | 1 … 1000 |
| Согласование с нагрузкой | автоматическое |
| Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 |
| Питание | 1 аккум. 12В/2,2 Ач или сетевой блок |
| Габаритные размеры электронного блока, не более, мм | 190х140х80 |
| Вес генератора в чехле с носимым аккум., не более, кг | 2,2 |
| Индуктивная антенна "ИЭМ-301.3" | |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
- Приемник "АП-019.3"
- Генератор "АГ-114.1"
- Индукционная антенна "ИЭМ-301.3"
- Батарейки
- Кабель мини-USB
- Чехол
- Кабель для подключения внешнего аккумулятора
- Кабель для подключения нагрузки
- Контакт магнитный
- Штырь заземления
- CD-диск с ПО
- Сумка для приемника
- Сумка для комплекта
- Руководство по эксплуатации
- Датчик контроля качества изоляции "ДКИ-117"
- Датчик-определитель дефектов коммуникаций "ДОДК-117"
- Клещи индукционные "КИ-105"
- Накладная рамка "НР-117"
- Комплекты автономного генератора МАГ-05.Х.ХХ
