Трассоискатель Сталкер 75-04

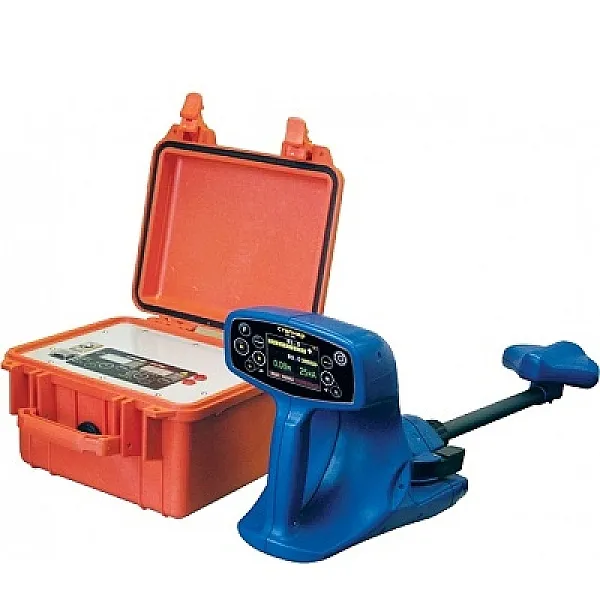

Комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работВ комплект поставки «Сталкер 75-04» входит генератор ГТ-75 и приемник ПТ-04.
Общие особенности трассопоискового комплекса
- GPS – выноска подземных трасс с последующим наложением на карту
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
- наличие четырех рабочих частот и регулируемая выходная мощность ГТ-75 (от 10 до 75) Вт позволяют эффективно проводить весь комплекс работ
- возможность комплектации датчиками контроля изоляции (контактным и бесконтактным), индукционными клещами, мини-датчиком для отбора кабельных жил
Преимущественные отличия приемника ПТ-04 от аналогов
- высокоинформативный цветной дисплей;
- одновременное отображение на дисплее шкалы максимума, шкалы минимума а также непрерывная индикация глубины залегания и силы тока коммуникации в режиме реального времени;
- функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию при работе в местах с высокой плотностью коммуникаций;
- определение мест повреждения изоляции коммуникаций с одновременным определением её планового положения;
- для более точного и наглядного поиска повреждения изоляции можно использовать функцию определения полярности сигнала по входу «ЗОНД», т.е. в месте повреждения изоляции происходит смена знака «+» на «-» .
ПРИЕМНИК ПТ-04
Режим «ТРАССА»1. Определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами «максимума» и «минимума» одновременно.
2. Указание направления тока (от генератора / к генератору).
3. Непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты.
4. Функция “острый максимум” объединяет точность режима “минимума” и удобство режима “максимума”.
Режим «ТРАССА-ЗОНД»
1. Определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения.
2. Отбор жил кабеля, определения мест короткого замыкания, обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).
Приёмник без применения генератора обеспечивает на рабочих частотах:
- «50 Гц»(POWER) – обнаружение силовых кабелей под напряжением;
- «РАДИО» –поиск телефонных кабелей, а также других коммуникаций по наведенным радиоволнам в диапазоне частот от 10 кГц до 36 кГц;
- «100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
- «550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
- «ЭФИР»- поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
Запись в память приемника ПТ-04:
- уровня сигналов с магнитных антенн и по входу ЗОНД;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ЗОНД»;
- фазы сигнала по входу «ТРАССА» рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.

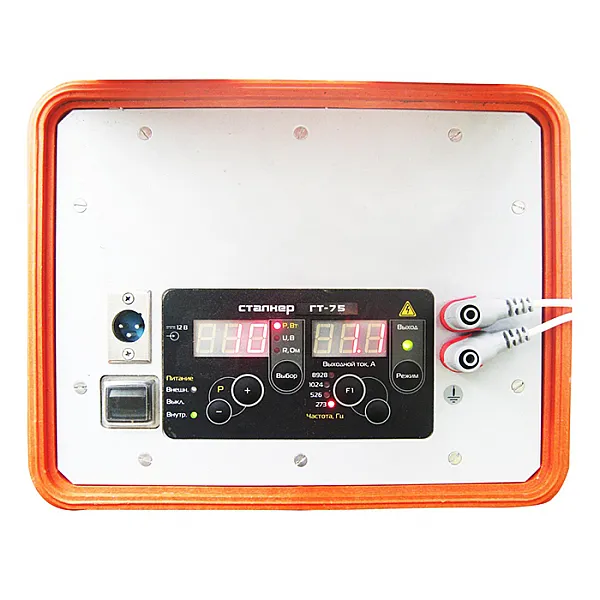

Генератор ГТ-75
Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала Высокая выходная мощность для работы в сложных условиях Автоматическое согласование с нагрузкой для простоты использования Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В) Влагозащищенный, ударопрочный корпус (IP 44)
Технические характеристики приёмника ПТ-02М и ПТ-04:
|
Технические характеристики приёмника |
ПТ-02М |
ПТ-04 | |
|
Номинальные значения рабочих частот*, Гц |
при работе с генератором |
273, 526, 1024, 8928 |
273, 526, 1024, 8928, 32768 |
|
при работе без генератора |
50 |
50 (POWER), 100, 300, 550, 1450, "РАДИО" | |
|
Чувствительность при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024, 8928 Гц |
1 мкВ,приведенная ко входу приемника |
200 мкА к току, протекающему на расстоянии 1 метр | |
|
Чувствительность при отношении сигнал шум 6 дБ на частоте 33 кГц |
- |
10 мкА к току, протекающему на расстоянии 1 метр | |
|
Полоса пропускания для режима «РАДИО» |
от 10 кГц до 36 кГц | ||
|
Полоса пропускания для режима «эфир» |
от 48 Гц до 14 кГц | ||
|
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц |
по уровню -3 дБ |
9 | |
|
по уровню -60 дБ |
24 | ||
|
Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ |
10 | ||
|
Динамический диапазон входных сигналов, дБ |
100 |
120 | |
|
Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее |
200 мкА | ||
|
Определение тока рабочей частоты в коммуникации |
от 10 мА до 10,0 А | ||
|
Определение глубины залегания коммуникации, м |
От 0,10 до 6,00 | ||
|
Определение напряжения рабочей частоты по входу гнезда «ЗОНД» |
от 100 мкВ до 1,70 В | ||
|
Предел допускаемой погрешности определения планового
|
± 0,1 | ||
|
Габаритные размеры, мм, не более |
720х245х170 | ||
|
Масса, кг, не более |
2,4 | ||
|
Диапазон рабочих температур, °С от -30 до +55 |
от -30 до +55 | ||
Технические характеристики генератора ГТ-75 и ГТ-15:
|
Технические характеристики |
ГТ-75 |
ГТ-15 |
|
Рабочие частоты*, Гц |
273, 526, 1024,8928 |
273, 526, 1024, 8928, 32768 |
|
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт |
от 10 до 75 |
от 1 до 10 |
|
Диапазон напряжений питания от источника постоянного тока, В |
от 10,5 до 14 | |
|
Сила тока, потребляемая от источника постоянного тока, А |
не более 10 |
не более 1,8 |
|
Габаритные размеры, мм,не более |
275x250x180 |
210x130x100 |
|
Диапазон рабочих температур, °С |
от -30 до +55 | |
|
Питание, В |
12 | |
|
Масса, кг, не более |
8,5 |
2,5 |
* По дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц
