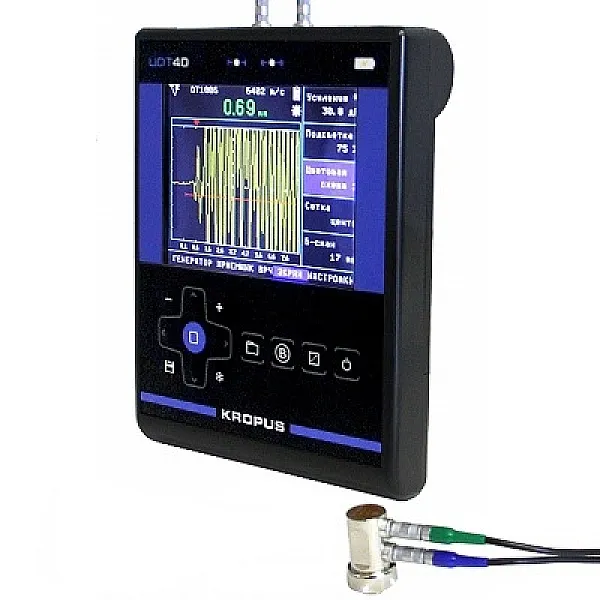

УДТ-40 ультразвуковой толщиномер с А-сканом
Ультразвуковой толщиномер УДТ-40 - современный высокотехнологичный ультразвуковой толщиномер, не имеющий аналогов среди российских приборов. В нём реализованы такие возможности контроля толщины как измерение толщины металла под покрытием, ЭМА контроль, высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо".
Наличие A-скана и B-скана существенно повышает скорость и качество анализа, позволяет избежать распространенных ошибок измерений (например, удвоение показаний), позволяет получить профиль дна изделия.
Прибор работает с любыми ультразвуковыми преобразователями с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.
Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №31416-11 и допущен к применению в Российской Федерации.
Толщиномер УДТ40 (UDT40) предназначен для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях. Встроенные контуры согласования в сочетании с тремя степенями электрического демпфирования делают возможным измерение любыми совмещенными и раздельно-совмещенными преобразователями с частотами 0,5−15 МГц.
ПРЕИМУЩЕСТВА УДТ-40:
- цветной дисплей с TFT-матрицей 320 х 240
- световая и звуковая сигнализация брака
- широкополосный усилитель 0,5−15 МГц
- регулировка усиления в диапазоне 90 дБ
- наличие А-, В-скана (для визуализации профиля изделия)
- регистрация минимальных значений толщины
- сохранение результатов измерений для дальнейшего анализа и обработки (общая емкость запоминающего устройства для результатов: более 90000 единичных измерений, или более 500 результатов В-сканирования)
- относительная погрешность измерения толщины – менее 1%
- средняя наработка на отказ - не менее 2500 часов
- время автономной работы (емкость аккумулятора 7 А/час) - не менее 8 часов
- функция заморозки, позволяющая зафиксировать на экране мгновенное значение измерения и А-развертку
- возможность создавать до 512 файлов результатов измерений и до 512 файлов результатов В-сканирования
- Удобная система калибровки и настройки на образец, не требующая ручного ввода скорости звука в материале
- Возможность сохранения до 99 пользовательских настроек толщиномера
РЕЖИМЫ ИЗМЕРЕНИЯ:
Режим записи – в этом режиме скрыты все меню и настройка прибора, но открыт файл для записи результатов измерений. Подходит для задач, где требуется большое число измерений и необходимость сохранения результатов измеренийРежим В-сканирования – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины
Режим измерения – прибор измеряет толщину и отображает на экране А-развертку и измеренное значение. Подходит для задач, где не требуется сохранение результатов, а также для настройки прибора
В дополнение к этим режимам, толщиномер производства Кропус, UDT-40 может также находиться в нескольких дополнительных режимах: Создание файла, Удаление файла, Загрузка конфигурации, Сохранение конфигурации, Режим калибровки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр | Значение |
Развертка | мин.: 0 - 4 мм |
Диапазон скоростей | 1000 - 9999 м/с |
Задержка | от 0 мкс до 168 мкс |
Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
Входной импенданс | 50 ом / 600 ом |
Детектирование | радиосигнал |
Зоны контроля | две независимых зоны, начало и ширина |
Автоматическая Сигнализация Брака (АСБ) | световая и звуковая |
Измерение временных интервалов | от 0 до первого сигнала в зоне или между |
Дисплей |
|
Память |
|
Интерфейс | USB |
Разъемы преобразователей | Lemo 00 |
Аккумуляторы | встроенный литий-полимерный аккумулятор 11 В, 5А/ч |
Время работы от аккумулятора | не менее 12 часов |
Питание толщиномера |
|
Рабочее напряжение питания | 15 В DC |
Размер (В x Ш x Д) | 205 мм x 160 мм x 43 мм |
Вес | 0,87 кг |
КОМПЛЕКТАЦИЯ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА УДТ-40:
Состав комплекта :
| Артикул | Наименование | Кол-во |
| 62311 | электронный блок УДТ-40 со встроенным Li-ion аккумулятором | 1 |
| 39009 | блок питания сетевой 15В / 220В | 1 |
| 62202 | защитный чехол с блендой и креплением на корпусе оператора | 1 |
| 50221 | кабель 2Lemo00-2Lemo00 1,5м | 1 |
| Преобразователь ультразвуковой П112-5-12/2 | 1 | |
| Преобразователь ультразвуковой П112-10-6/2 | 1 | |
| Образец настроечный | 1 | |
| 20250 | Кабель USB для связи с ПК | 1 |
| Программное обеспечение на CD-диске | 1 | |
| Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 | |
| Кейс для переноски | 1 |
2. УДТ-40 (авиационный комплект):
Состав комплекта :
| Артикул | Наименование | Кол-во |
| 62311 | электронный блок УДТ-40 со встроенным Li-ion аккумулятором | 1 |
| 39009 | блок питания сетевой 15В / 220В | 1 |
| 62202 | защитный чехол с блендой и креплением на корпусе оператора | 1 |
| 50221 | кабель 2Lemo00-2Lemo00 1,5м | 1 |
| Преобразователь ультразвуковой П112-5-6/2 | 1 | |
| Преобразователь ультразвуковой П112-10-6/2 | 1 | |
| Преобразователь ультразвуковой П112-10-4/2 | 2 | |
| 68251 | Образец ступенька алюминий 0,5-15мм | 1 |
| 20250 | Кабель USB для связи с ПК | 1 |
| Программное обеспечение на CD-диске | 1 | |
| Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 | |
| Кейс для переноски | 1 |
3. УДТ-40 (УЗ+ЭМА толщиномер):
Состав комплекта :
| Артикул | Наименование | Кол-во |
| 62311 | электронный блок УДТ-40 со встроенным Li-ion аккумулятором | 1 |
| 39009 | блок питания сетевой 15В / 220В | 1 |
| 62202 | защитный чехол с блендой и креплением на корпусе оператора | 1 |
| 50221 | кабель 2Lemo00-2Lemo00 1,5м | 1 |
| 50211 | кабель Lemo00-Lemo00 1,5м | 1 |
| Преобразователь ультразвуковой П112-5-12/2 | 1 | |
| Преобразователь ультразвуковой П112-10-6/2 | 1 | |
| Преобразователь ультразвуковой П111-2,5-К12 | 1 | |
| ЭМА-преобразователь ET4030 | 1 | |
| Образец настроечный | 1 | |
| 20250 | Кабель USB для связи с ПК | 1 |
| Программное обеспечение на CD-диске | 1 | |
| Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 | |
| 60120 | Кейс для переноски | 1 |
