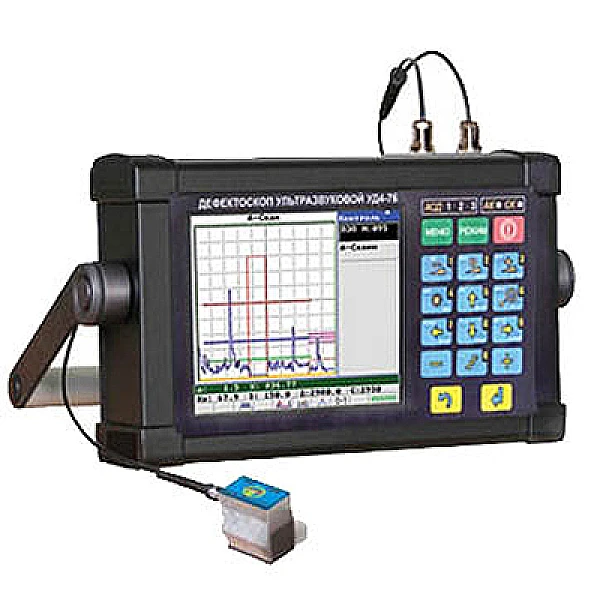

Ультразвуковой дефектоскоп УД4-76
Стоимость базового комплекта дефектоскопа УД4-76 - $ 4 786 с НДС,
низкотемпературная версия - $ 5 116 с НДС,
дефектоскоп УД4-76 TOFD - от $ 10 291 с НДС.
Комплект для ультразвукового многоканального контроля колесных пар вагонов согласно СТО РЖД 1.11.002-2008 на базе дефектоскопа УД4-94-ОКО-01 - от $ 29 900 с НДС.
Первичная поверка дефектоскопа УД4-76 включена в цену.
Тип оборудования: дефектоскоп ультразвуковой
Производитель дефектоскопов: Россия (Украина)
Свидетельства и сертификаты:
- Свидетельство о внесении дефектоскопа УД4-76 в государственный реестр средств измерений РФ.
Гарантия на ультразвуковой дефектоскоп УД4-76: 18 месяцев.
Назначение прибора:
Дефектоскоп УД4-76 предназначен для ручного и механизированного ультразвукового контроля материалов, заготовок, изделий и оборудования, съема и сохранения томограмм.
Ультразвуковой дефектоскоп-томограф общего назначения УД4-76, с большим высококонтрастным TFT дисплеем, применяется для контроля продукции на наличие (обнаружение) дефектов типа нарушения сплошности и однородности материалов, изделий и полуфабрикатов, сварных соединений, измерения отношения амплитуд сигналов от дефектов, глубины и координат их залегания. Функция томографа позволяет отображать и сохранять результаты контроля в виде Б-сканов с привязкой к пути сканирования. Дефектоскоп также решает задачу измерения толщины изделий при одностороннем доступе. Включено несколько режимов работы с АРД диаграммами, что позволяет мобильно определять эквивалентные размеры дефектов.
Ультразвуковой дефектоскоп УД4-76 адаптирован и полностью соответствует требованиям нормативной документации действующей в различных производственных секторах, таких как: атомная энергетика, металлопроизводство, трубная промышленность, железнодорожный транспорт и т.д.
Отличительные особенности ультразвукового дефектоскопа УД4-76:
- работа с любыми типами пьезоэлектрических преобразователей;
- измерение эквивалентных и условных размеров дефектов;
- функция «толщиномер»;
- развертки типа А-скан, В-скан;
- синхронизация: внутренняя, внешняя, от датчика пути;
- контроль скорости сканирования;
- различные формы детектирования: РЧ / 2п.п. / +п.п. / -п.п.;
- набор функций регулировки усиления, в том числе АРУ, ВРЧ;
- интерфейс автоматической калибровки параметров ПЭП и объекта контроля;
- несколько режимов работы с АРД диаграммами;
- два независимых трехуровневых измерительных строба;
- два дополнительных специальных строба;
- возможность контроля акустического контакта;
- система АСД по всем уровням стробов;
- индикация АСД на ярких трехцветных светодиодах;
- усовершенствованный режим пиковой кривой;
- режим наложения текущего сигнала на зафиксированный ранее (режим «стоп-кадр»);
- построение спектра сигнала;
- динамическое изменение характеристик генерирующего тракта в зависимости от включаемых частотных фильтров;
- разметка экрана по отражениям сигнала в объекте контроля;
- возможность использования специального программного интерфейса;
- возможность выбора структуры меню по двум схемам: «Пользователь» / «Эксперт»;
- возможность создания голосовых комментариев ко всем типам сохраняемых данных;
- большой высокоскоростной TFT дисплей;
- сохранение и вызов настроек контроля;
- связь с ПЭВМ через USB порт.
Прочие характеристики дефектоскопа УД-4 76:
1) Измерение эквивалентных размеров дефектов (АРД диаграммы):С использованием АРД диаграмм, дефектоскоп УД4-76 может проводить измерение эквивалентных дефектов в диапазоне от 0,8 до 20,0 мм (эквивалентный размер дефекта) с погрешностью, не больше 15 %.
Если в дефектоскопе есть встроенный алгоритм автоматического выстраивания АРД-диаграмм для разных типов ПЭП, то анализ обработанных данным можно провести очень быстро. Для уменьшения временных затрат на настройку приборов программное обеспечение дефектоскопа УД4-76 включает опцию автоматического построения кривой ВРЧ по построенной для данного ПЭП АРД-диаграмме;
2) Построение карты коррозии (карты толщин):
Для толщинометрии и дефектоскопии сварных зон используется соответствующий режим, в котором все манипуляции проводятся с сохранением координат пути сканирования. За сохранения данных отвечает датчик перемещений.
Затем, сохраненные данные изучаются и делаются выводы относительно несовпадений металла по толщине, расслоению и язвенным поражениям;
3) Отображение РЧ сигнала:
Для проведения точного измерения толщины изделия и координат его дефектов применяется недетектированный РЧ (радиочастотный) сигнал. При этом дискретность измерения равна 0,01 мм. Используя дефектоскоп, пользователь может выбирать между автоматическим и ручным режимами для отметки точки на кривой сигнала, по которой проводят измерения;
Режимы работы УД4-76
• Режим временной регулировки чувствительности (ВРЧ)Уровень ВРЧ задается в сетке точек, соединенных линейными участками. Следовательно, можно задать разные формы кривой ВРЧ – кусочнолинейную, а также ступенчатую и т.д. Уровень ВРЧ соответствует ослаблению уровня сигнала в выбранной точке относительно предустановленного уровня коэффициента усиления.
Данный режим имеет смысл использовать при проведении контроля длинномерных изделий, а также изделий из материалов с высоким затуханием.
• Режим разметки развертки по отражениям
В данном режиме работы прибора можно быстро обнаружить дефект в подконтрольном изделии по направлению ультразвуковых лучей (прямому, однажды или многократно отраженному лучу);
• Режим амплитудных кривых DAC
Режим DAC - альтернатива режиму ВРЧ, дает возможность построения кривой, соединяющей точки на дисплее, соответствующие вершинам сигналов, построениt до двух дополнительных кривых, отстоящих от базовой кривой на заданное количество дБ. Режим позволяет быстро и легко построить кривую ВРЧ.
• Режим ПИК
Незаменимый режим во время поиска мелких дефектов или деятельности в условиях нестабильного акустического контакта. При этом на дисплее одновременно с максимальной огибающей подконтрольных эхо-сигналов (отображающихся красным светом) индицируется текущий сигнал.
Этот режим используется, чтобы найти максимальную амплитуду эхо-сигнала и оценить условную протяженность. Применяется чаще всего для документирования результатов дефектоскопии, забракованных и пригодных изделий.
В режиме ПИК пользователь получает достоверные результаты с минимальными затратами времени.
• РЕЖИМ Saft
Для получения наиболее верных данных и результатов дефектоскопии разработано специальное программное обеспечение, позволяющее работать в режиме Saft. Хорошо подходит для анализа сварных соединений и стальных заготовок.
Данный режим позволяет при получении данных выбрать наиболее высокое значение отношения "сигнал-шум" (в том числе при контроле над объектами из крупнозернистых материалов) и отобразить примерную форму дефекта.
• Режим специализированного интерфейса
Данный режим используется для решения специализированных задач. Например, при мониторинге различных однотипных изделий или в случае, когда деталь содержит много зон контроля.
Для решения этой проблемы в УД4-76 существует "СпецМеню". Здесь находятся необходимые общие настройки и программный интерфейс. Введенные параметры защищаются от некорректных изменений дефектоскопистом.
• Режим связи с ПЭВМ
Режим используется для передачи данных из памяти прибора в память ПК и наоборот. Передавать можно "А-сканы" и "Б-сканы", для формирования отчетов по результатам проведенного контроля или баз данных.
В дефектоскоп с помощью ПК можно ввести программы для определенных видов испытаний, задать нужные параметры и сохранить их. Таким образом прибор будет всегда готов к работе, без предварительного повтора настройки всякий раз, когда возникает необходимость в его использовании.
Основные технические характеристики ультразвукового дефектоскопа УД4-76:
| Полоса пропускания приемного тракта, МГц | 0,2 ÷ 20 |
| Номинальные значения центральных частот полосовых фильтров, МГц | 0,4; 1,25; 1,8; 2,5; 5; 10; 15 |
| Номинальных значения частот повторения зондирующих импульсов, Гц / дискретность установки, Гц | 30 ÷ 1000 / 1; 10; 100 |
| Амплитуда зондирующего импульса генератора в режиме максимальной амплитуды / в режиме минимальной амплитуды, В | не менее 200 / 20 |
| Диапазон регулировки коэффициента усиления приёмного тракта, дБ / дискретность установки, дБ | 0 ÷ 100 / 0,1; 0,5; 1; 10 |
| Динамический диапазон сигналов наблюдаемых на экране, дБ | не менее 20 |
| Диапазон контроля наличия дефектов по стали, мм / дискретность установки, мм | 1 ÷ 10 000 / 1; 10; 100 |
| Диапазон измерения глубины залегания дефектов по стали, мм | 0,5 ÷ 10 000 |
| Диапазон измерений эквивалентного диаметра дефекта, мм | 0,8 ÷ 20 |
| Диапазон установки скорости распространения УЗК, м/с / дискретность установки, м/с | 1 000 ÷ 15 000 / 1; 10; 100; 1000 |
| Диапазон установки угла ввода УЗК пьезоэлектрического преобразователя (ПЭП) / дискретность установки | от 0 до 90 / 0,1; 1,0; 10,0 |
| Диапазон установки задержки развертки относительно импульса возбуждения, мм / дискретность установки, мм | от 0 до 10 000 / 1; 10; 100; 1000 |
| Диапазон установки длительности задержки измерительного строба, мм / дискретность установки, мм | от 1 до 10 000 / 1; 10; 100; 1000 |
| Диапазон установки порога АСД (высоты уровней измерительного строба): | |
| - браковочный уровень (красный уровень строба), дБ / дискретность установки, дБ | минус 34 - плюс 6 дБ / 0,1; 1 10 |
| - контрольный уровень (синий уровень строба) , дБ / дискретность установки, дБ | минус 34 - плюс 6 дБ, / 0,1; 1; 10 |
| - поисковый уровень (зеленый уровень строба) , дБ / дискретность установки, дБ; | минус 34 - плюс 6 дБ, / 0,1; 1; 10 |
| Диапазон установки линейной компенсированной отсечки / дискретность установки | от 0 до 80 % высоты экрана / 1 %. |
| Количество запоминаемых программ настройки дефектоскопа | не менее 100 |
| Количество запоминаемых изображений развертки (А-Скан изображений) | не менее 100 |
| Количество запоминаемых измеренных значений глубины (координат) | не менее 150 000 |
| Количество запоминаемых томограмм (Б-Скан изображений) | ограничено объемом встроенной карты памяти |
| Масса дефектоскопа с аккумуляторной батареей (без комплекта ПЭП, кабелей и футляра), кг | не более 3,5 |
| Электрическое питание дефектоскопа | встроенная аккумуляторная батарея 12 В |
| Сеть переменного тока 220В, 50 Гц | |
| Емкость встроенной аккумуляторной батареи | 4500 мА/час |
Комплект поставки:
- Дефектоскоп УД4-76 - 1 шт.;
- Пьезоэлектрические преобразователи (типы по требованию) - 5 шт.;
- Кабель соединительный (ПЭП/электронный блок) - 3 шт. (При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП);
- Кабель соединительный (ПЭВМ/электронный блок) - 1 шт.;
- Кабель синхронизации входной - 1 шт. (Поставляется по отдельному заказу потребителя);
- Кабель синхронизации выходной - 1 шт. (Поставляется по отдельному заказу потребителя);
- Устройство зарядное АЗУ-2М - 1 шт.;
- Аккумуляторный блок питания - 1 шт.;
- Сетевой блок питания БП-2 1 шт. (Поставляется по отдельному заказу потребителя);
- Головные телефоны с микрофоном - 1 шт. (поставляются по отдельному заказу потребителя);
- Сканирующее устройство РСП-4 1 шт. (Поставляется по отдельному заказу потребителя);
- Руководство по эксплуатации УД4-76.23535778.04.01.06РЭ - 1 экз.;
- Руководство по эксплуатации АЗУ-2.14327992РЭ - 1 экз.;
- Программное обеспечение для обработки результатов контроля на ПЭВМ - 1 шт.;
- Руководство пользователя по программному обеспечению для обработки результатов контроля на ПЭВМ - 1 экз.;
- Чехол для электронного блока дефектоскопа УД4-76 - 1 шт.;
- Кейс для запасных частей и принадлежностей - 1 шт.
